接口布局

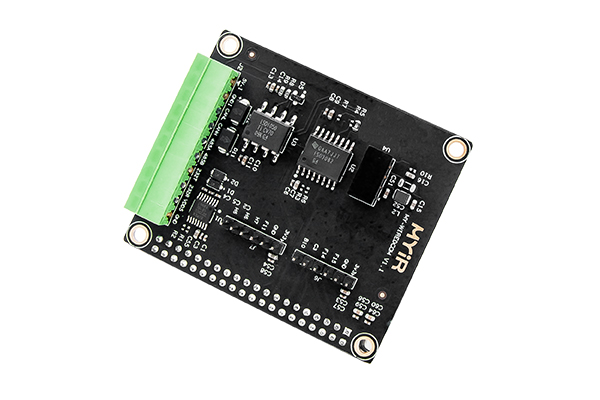

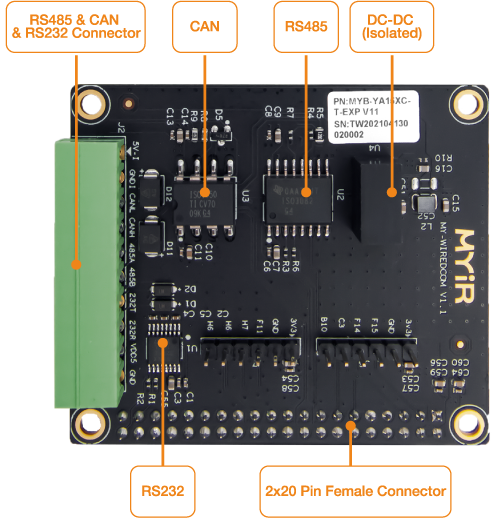

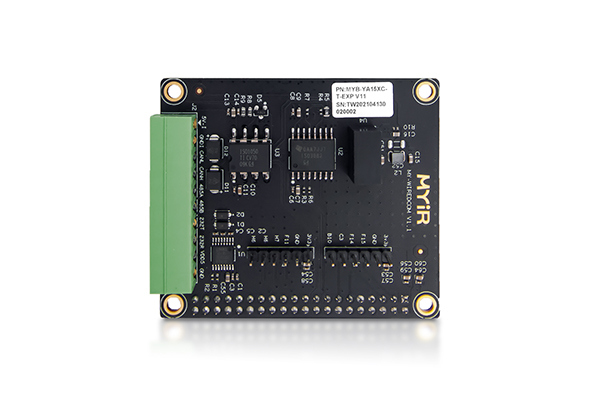

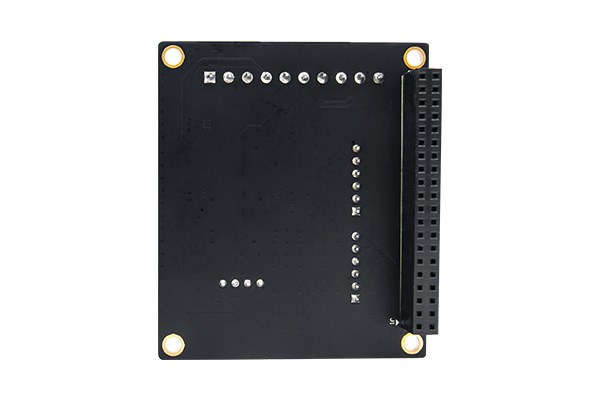

MY-WIREDCOM 采用雙面器件布局設計，其中背面只含有一個器件——2x10PIN排母。關鍵IC器件及連接器標注如下圖2-1。
MY-WIREDCOM 采用雙面器件布局設計，其中背面只含有一個器件——2x10PIN排母。關鍵IC器件及連接器標注如下圖2-1。

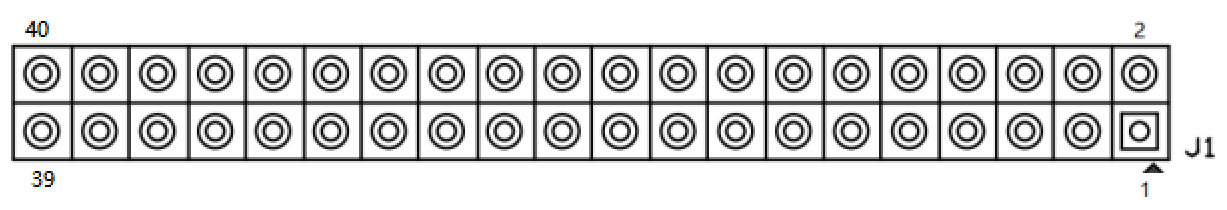

MY-WIREDCOM 排母接口PIN定義兼容樹莓派擴展接口的信號定義。采用2x20in 排母連接器。該連接器特點：2.54mm Pin間距。參考物料型號21U220153010，品牌Leyconn。
| 位號 | 標識 | 功能 | 信號 | 說明 |
|---|
| J1 | 1 | 輸入3.3V | VDD_3V3 | |
| 2 | 輸入5V | VDD_5V | ||
| 3 | I2C1_SDA | PF15 | 3.3V TTL | |
| 4 | 輸入5V | VDD_5V | ||
| 5 | I2C1_SCL | PF14 | 3.3V TTL | |
| 6 | 電源(信號)地 | GND | ||
| 7 | GPIO | PI11 | 3.3V TTL | |
| 8 | UART3_TX | PD8 | 3.3V TTL | |
| 9 | 電源(信號)地 | GND | ||
| 10 | UART3_RX | PB12 | 3.3V TTL | |
| 11 | GPIO | PC3 | 3.3V TTL | |
| 12 | GPIO | PF8 | 3.3V TTL | |
| 13 | GPIO | PB10 | 3.3V TTL | |
| 14 | 電源(信號)地 | GND | ||
| 15 | GPIO | PZ6 | 3.3V TTL | |
| 16 | CAN_RX | PB5 | 3.3V TTL | |
| 17 | 輸入3.3V | VDD_3V3 | ||
| 18 | CAN_TX | PB13 | 3.3V TTL | |
| 19 | SPI5_MOSI | PF11 | 3.3V TTL | |
| 20 | 電源(信號)地 | GND | ||
| 21 | SPI5_MISO | PH7 | 3.3V TTL | |
| 22 | GPIO | PI8 | 3.3V TTL | |
| 23 | SPI5_SCK | PH6 | 3.3V TTL | |
| 24 | SPI5_CE0 | PH5 | 3.3V TTL | |
| 25 | 電源(信號)地 | GND | ||
| 26 | SPI5_CE1 | PF13 | 3.3V TTL | |
| 27 | I2C2_SDA | PZ7 | 3.3V TTL | |
| 28 | I2C2_SCL | PH4 | 3.3V TTL | |
| 29 | GPIO | PD13 | 3.3V TTL | |
| 30 | 電源(信號)地 | GND | ||
| 31 | GPIO | PF10 | 3.3V TTL | |
| 32 | GPIO | PA5 | 3.3V TTL | |
| 33 | GPIO | PC0 | 3.3V TTL | |
| 34 | 電源(信號)地 | GND | ||
| 35 | GPIO | PF9 | 3.3V TTL | |
| 36 | GPIO | PF12 | 3.3V TTL | |
| 37 | UART7_TX | PF7 | 3.3V TTL | |
| 38 | GPIO | PB2 | 3.3V TTL | |
| 39 | 電源(信號)地 | GND | ||
| 40 | UART7_RX | PF6 | 3.3V TTL |

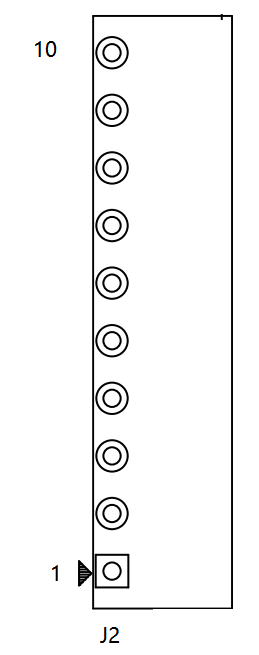

MY-WIREDCOM有線通信接口主要包含RS232、RS485、CAN等通信接口。采用1x10Pin 鳳凰端子連接器。該連接器特點：3.81mm Pin間距。參考物料型號ULO-TB13-15RC/3.81-10P-4000A，品牌ULO。
| 位號 | 標識 | 功能 | 信號 | 說明 |
|---|---|---|---|---|
| J2 | 1 | 輸出隔離電源5V | 5V_ISO | |
| 2 | 隔離電源地 | GND_ISO | CAN和RS485參考地使用GND_ISO | |
| 3 | 隔離CANL | CANL | ||
| 4 | 隔離CANH | CANH | ||
| 5 | 隔離RS485_A | RS485_A | ||
| 6 | 隔離RS485_B | RS485_B | ||
| 7 | RS232_TX | RS232_TX | ||
| 8 | RS232_RX | RS232_RX | ||
| 9 | 輸出VDD5V | VDD5V | ||
| 10 | 電源GND | GND | RS232參考地使用GND |
| 序號 | 功能規格 | 參數 |
| 1 | 供電要求 | DC 4.75V~5.25V DC 3.3V |
| 2 | 功耗 | 模塊本身功耗小于0.3W |
| 3 | 工作溫度 | -40℃~+85℃ |
| 4 | 存儲溫度 | -40℃~85℃ |
| 5 | 電氣隔離接口 | RS485,CAN |
| 6 | 非電氣隔離接口 | RS232 |
MY-WIREDCOM規格參數
| 序號 | 產品型號 | 安裝位置與方式 |
| 1 | MYD-YA15XC-T | 安裝在J15排針, |
| 2 | MYD-JX8MPQ | 安裝在J25排針，RS232功能不支持 |
MY-WIREDCOM支持產品列表

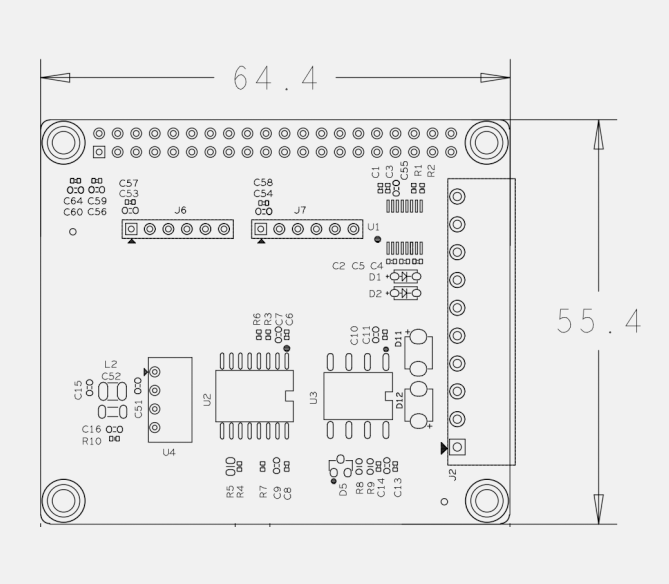

MY-WIREDCOM采用4層板設計，尺寸64.4x55.4x1.6mm。
