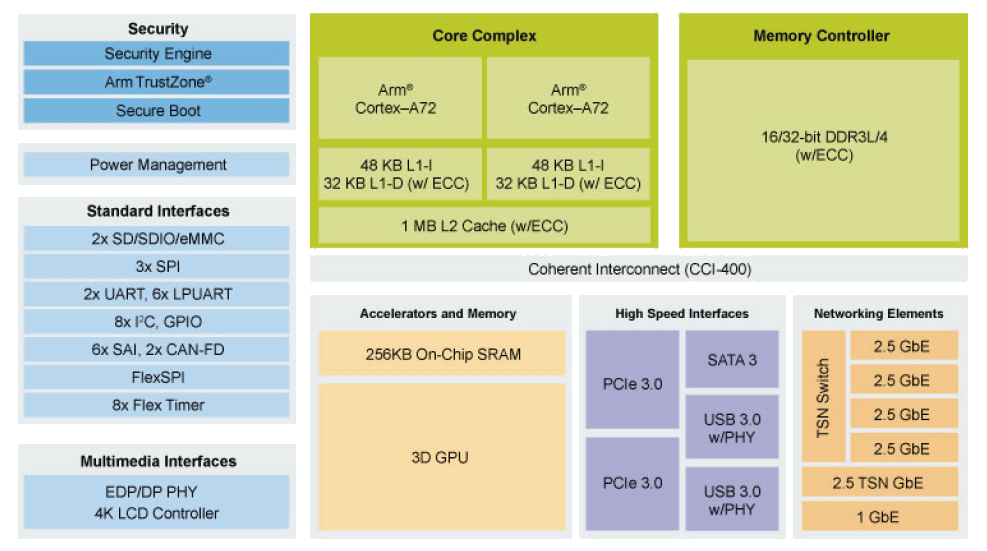

高速率 高性能LS1028A處理器的應用范圍

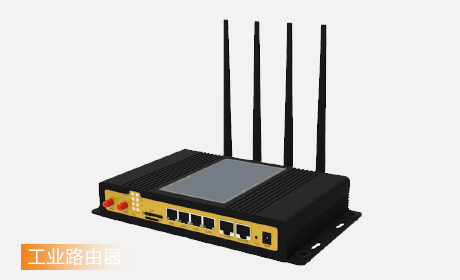

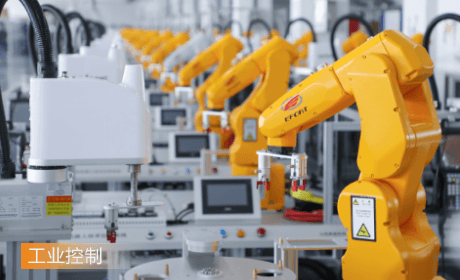

NXP LS1028A系列核心板和開發板，具有豐富的高速接口和支持高清顯示的特點，適用于工業路由器、工業控制、邊緣計算、汽車電子、工業物聯網等對高速總線接口、處理性能以及顯示要求較高的場景。

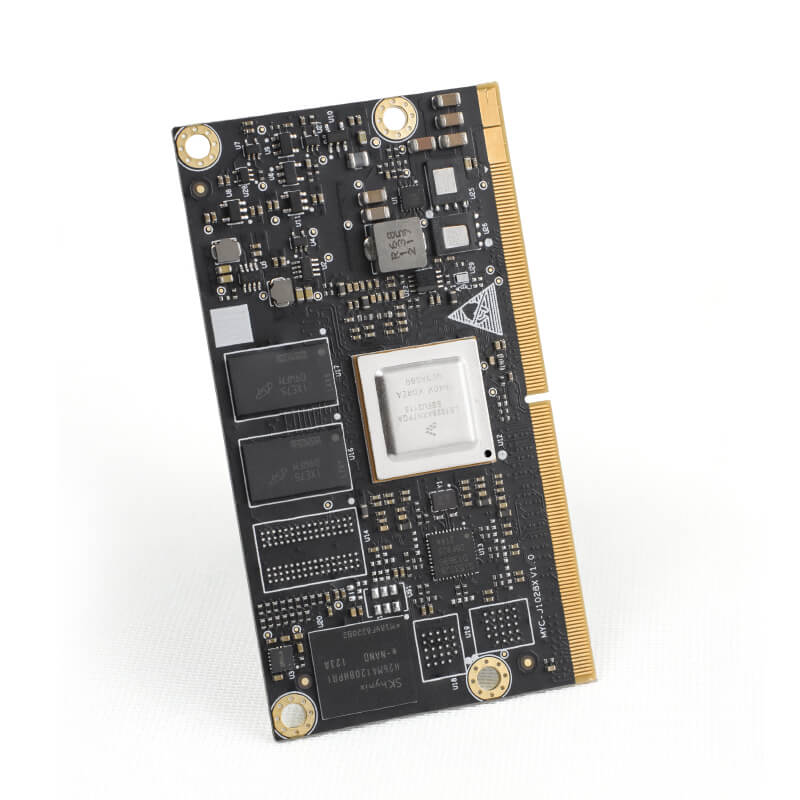

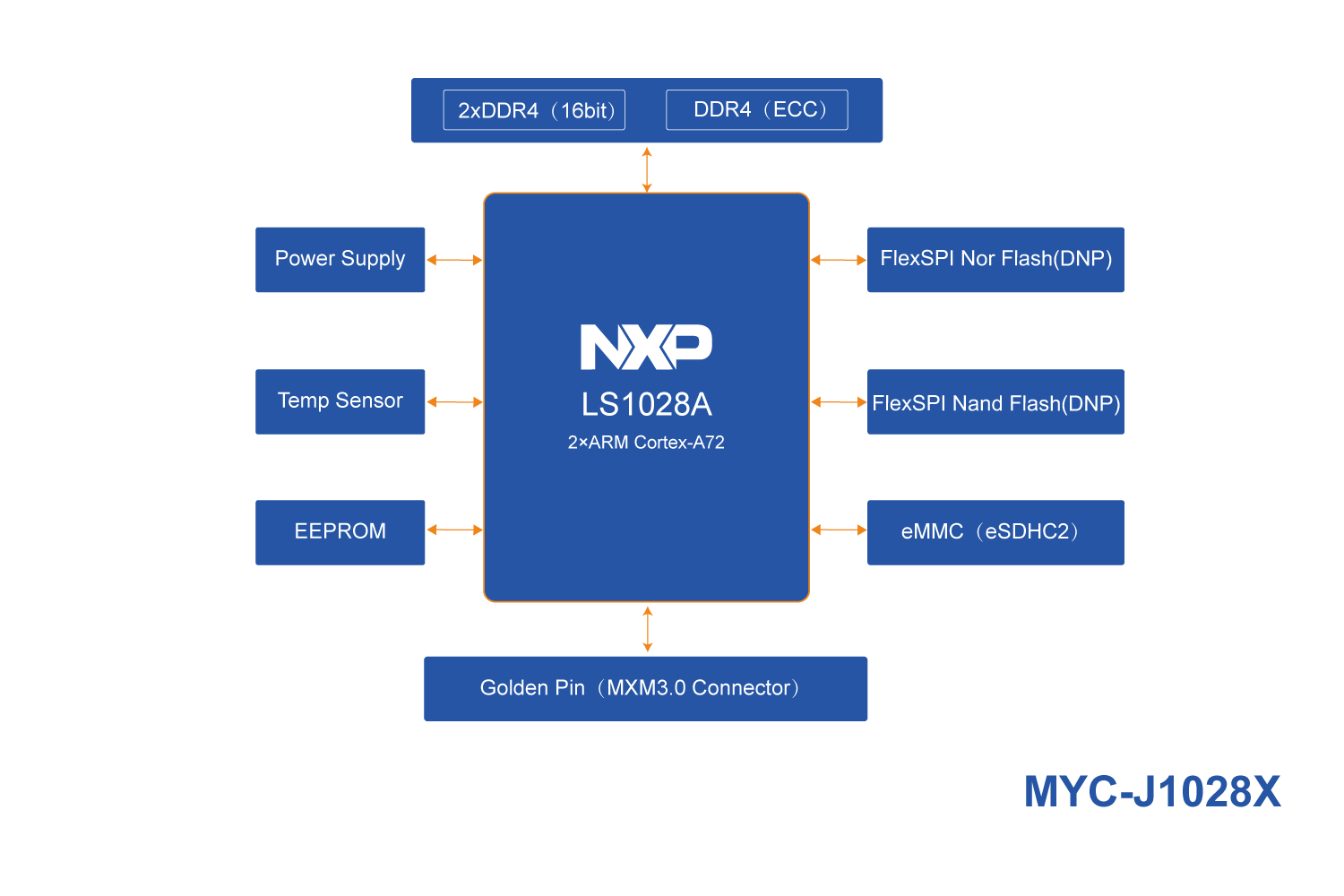

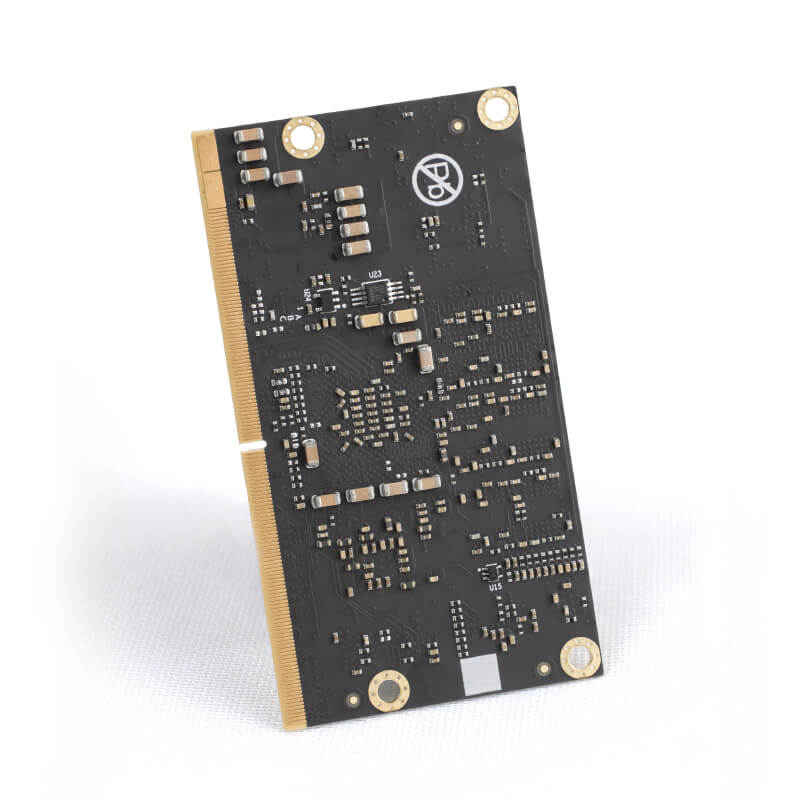

| 名稱 | 主要參數 | 配置 |
|---|---|---|
| 處理器型號 | NXP LS1028A | 標配 |
| 處理器架構 | 雙核ARM Cortex-A72 | |
| 處理器主頻 | 1.5GHz | |
| 內存 | 標配2GB DDR4 ，容量可選3GB、4GB | 可選 |
| 存儲器 | 標配8GB eMMC ，容量可選16GB、32GB | 可選 |
| XSPI NOR Flash | 默認空貼 | 可選 |
| QSPI NAND Flash | 默認空貼 | 可選 |
| 工作電壓 | 5V | |

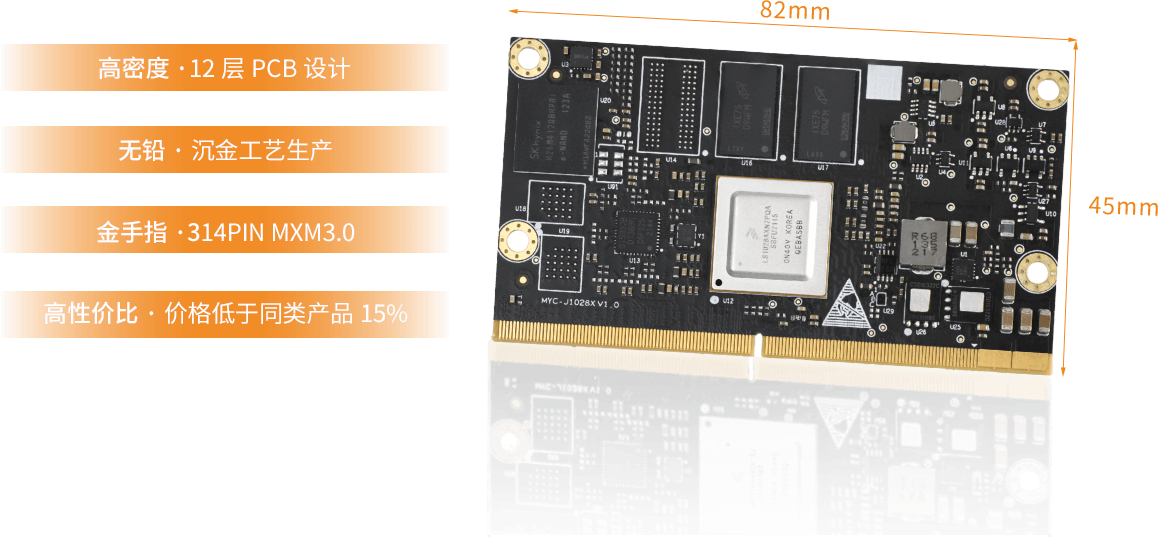

| 機械尺寸 | 82mmx45mmx1.2mm | |
| 接口類型 | 金手指，314PIN | |
| PCB工藝 | 12層板設計，沉金工藝 | |
| 工作溫度 | 工業級：-40℃~85℃ | |
| 操作系統 |
Linux 5.10 Ubuntu 18.04 |
|
| 相關認證 | CE，ROHS |
| 項目 | 參數 |
|---|---|
| Ethernet |
1* SGMII信號 1* QSGMII信號 |
| PCIe 3.0 | 2* PCIe 3.0 |
| SATA 3.0 | 1* SATA 3.0 |
| CAN-FD | 2* CAN-FD |
| USB3.0 | 2* USB3.0 |
| I2C | 8* I2C |
| SPI | 3* SPI |
| SDIO | 2* SDIO |
| UART |
6*LPUART 2* UART |
| Display Output | 1* DP1.3/eDP1.4，支持4K@60fps |
| JTAG | 支持JTAG |
| SAI | 6* SAI |

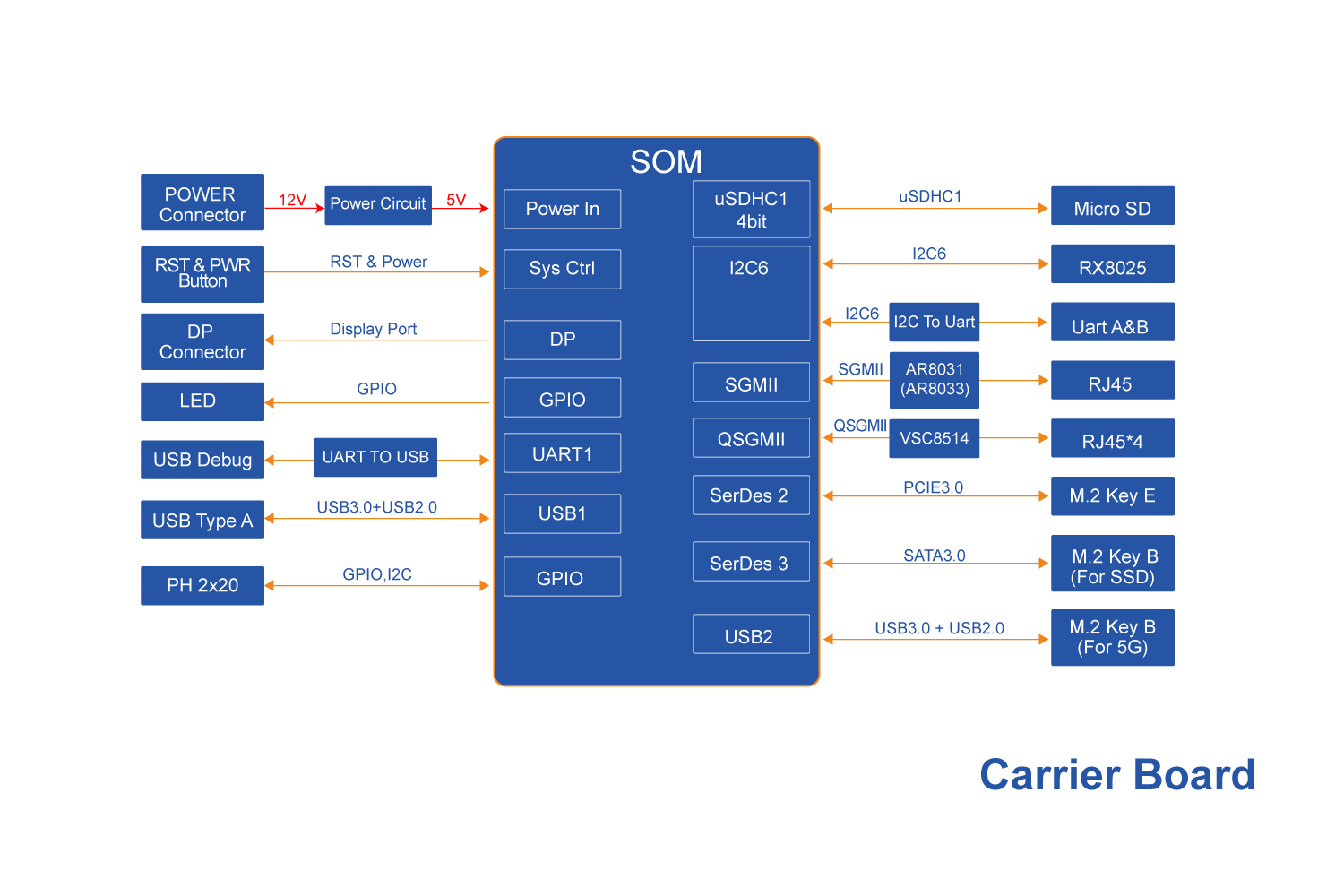

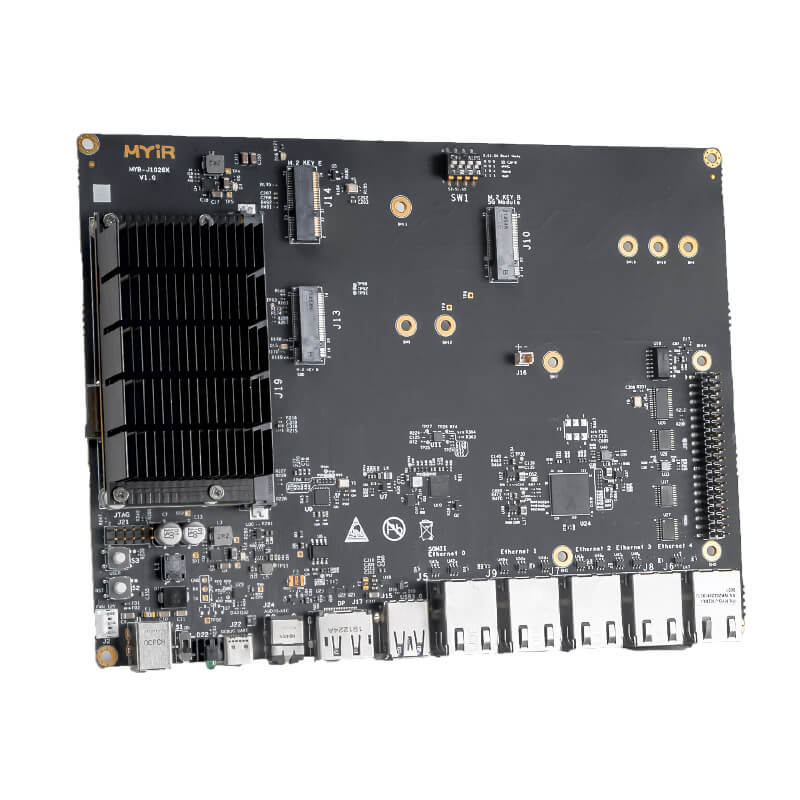

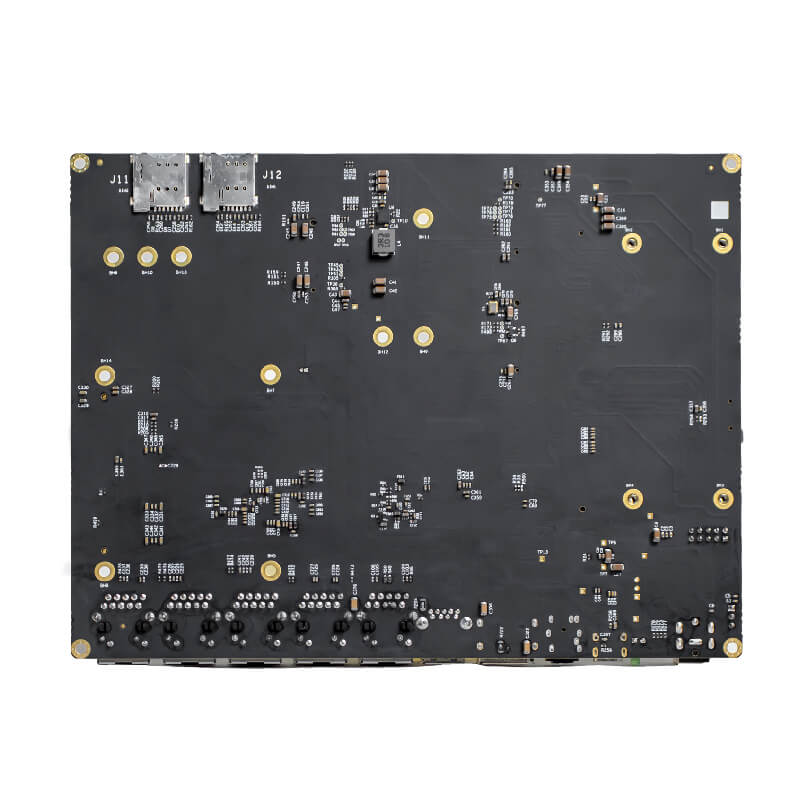

| 功能 | 參數 | |
|---|---|---|
| 系統 | POWER | 12V DC JACK |
| KEY | 1路復位按鍵 | |
| 1路用戶按鍵 | ||
| SWITCH | 1路電源開關 | |
| BOOT SET | 1路撥碼開關 | |
| SD | 1路Micro SD卡槽 | |
| 通訊接口 | WIFI/BT | 1路PCIE3.0協議M.2 E型插座的WIFI模塊接口 |
| 5G |
1路USB3.0協議M.2 B型插座的5G模塊接口 2路SIM卡座 |
|
| SSD | 1路SATA3.0協議M.2 B型插座的SSD模塊接口 | |
| Ethernet | 5路10/100/1000M以太網接口，RJ45接口，均支持TSN | |
| USB | 1路 USB 3.0 HOST 接口，采用Type-A接口 | |
| UART |
1路調試串口，通過串口轉USB，采用Type-C接口 2路普通串口，通過擴展接口引出 |
|
| 多媒體接口 | DISPLAY | 1路DP顯示接口 ，分辨率高達4K@60FPS |
| AUDIO | 1路3.5mm音頻輸出接口 | |
| 擴展接口 | Expansion IO | 1路2.54mm間距的40PIN排針，GPIO/I2C/SPI/UART/CAN |
| 類別 | 名稱 | 描述信息 | 源碼 |
|---|---|---|---|
| 引導程序 | RCW | 初始化時鐘，PIN MUX | YES |
| ATF | 安全環境與非安全環境的切換，DDR初始化 | YES | |
| uboot | u-boot 2020.04 | YES | |
| Linux內核 | Linux kernel |
基于官方kernel_5.4.47版本定制（ubuntu） 基于官方kernel 5.10.9版本定制（Edge） |
YES |
| 設備驅動 | MMC | eSDHC驅動程序 | YES |
| SPI | SPI驅動程序 | YES | |
| I2C | I2C驅動程序 | YES | |
| USB Host | USB 驅動程序 | YES | |
| Ethernet | 千兆網絡驅動程序 | YES | |
| DSA Switch | 交換機驅動程序 | YES | |
| TSN | TSN驅動程序 | YES | |
| XPSI | XSPI 驅動程序 | YES | |
| UART | 串口驅動程序 | YES | |
| CAN | CAN驅動程序 | YES | |
| GPIO | GPIO驅動程序 | YES | |
| RTC | RTC驅動程序 | YES | |
| SATA | SATA驅動程序 | YES | |
| PCIE | PCIE驅動程序 | YES | |
| SAI | SAI驅動程序 | YES | |
| DP | DP驅動程序 | YES | |
| 文件系統 | Ubuntu | 基于LSDK 20.12構建的Ubuntu文件系統 | YES |
| myir-image-full | 基于Yocto 3.2.1構建的Edge文件系統 | YES | |
| 編譯工具鏈 | Cross compiler | aarch64-linux-gnu-gcc | BINARY |
