MYC-C7Z010/20-V2 核心板及開發板

高性能高品質ZYNQ7000計算平臺

Xilinx Zynq-7010/20, 雙核Cortex-A9融合ARTIX-7 FPGA；
1GBDDR, 4GB eMMc ,32MB QSPI flash；
板載千兆以太網 PHY及USB PHY；
極致選料與工藝標準,品質可靠；
提供完善硬件參考&軟件源碼及教程，助力產品開發；

應用：適合運動控制,機器視覺,ADAS,專業相機,工業以太網,測試&測量等。

Xilinx金牌合作伙伴全年數十萬片出貨

Xilinx Zynq-7010/20高性能處理器應用范圍

MYC-C7Z010/20-V2用于家庭和工業領域的嵌入式應用，包括充電樁計費控制單元、游戲外設、高能玩具、打印機、消費類醫療器械和教育終端以及智能收費系統、智能售貨機、稱重系統等消費產品應用。

機器視覺領域，“芯“動之選

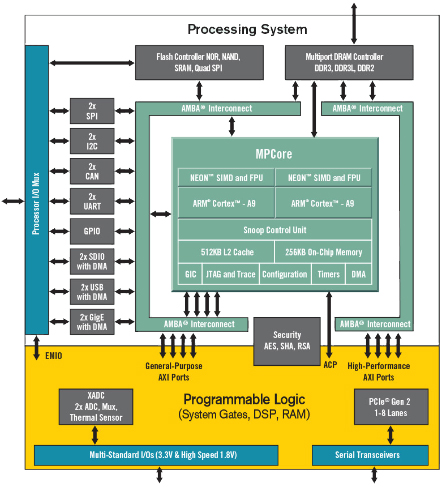

MYC-C7Z010/20-V2 核心板及開發板，基于 Xilinx Zynq-7010/20，雙/單核Cortex-A9+FPGA全可編程處理器；PS部分(ARM)與PL部分(FPGA)之間采用AXI 高速片上總線通信，吉比特級帶寬，突破傳統ARM+FPGA架構的通信瓶頸，通過PL部分(FPGA)靈活配置豐富的外設接口，如串口、以太網口、視頻接口等，可滿足工業以太網等應用的拓展性需求。

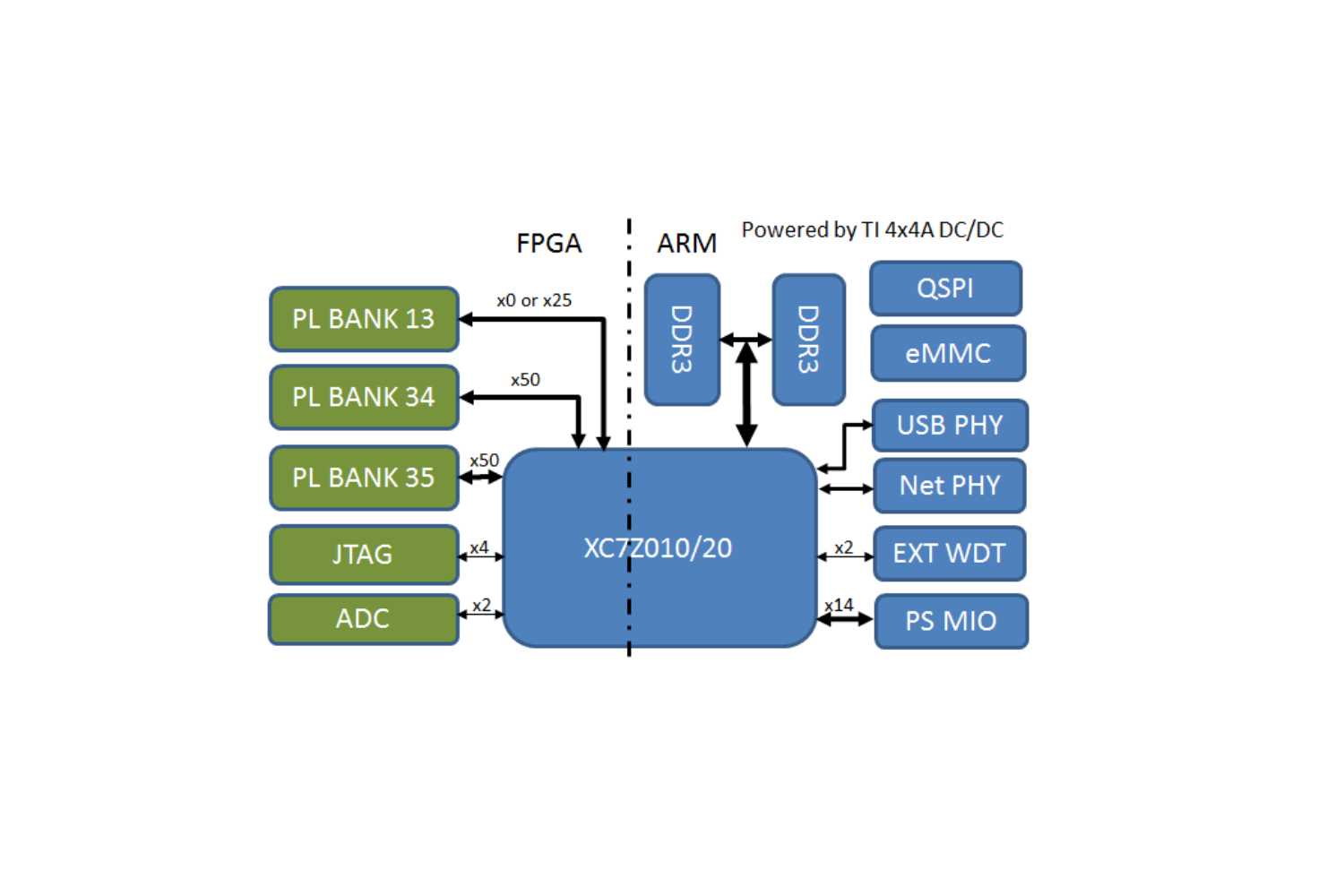

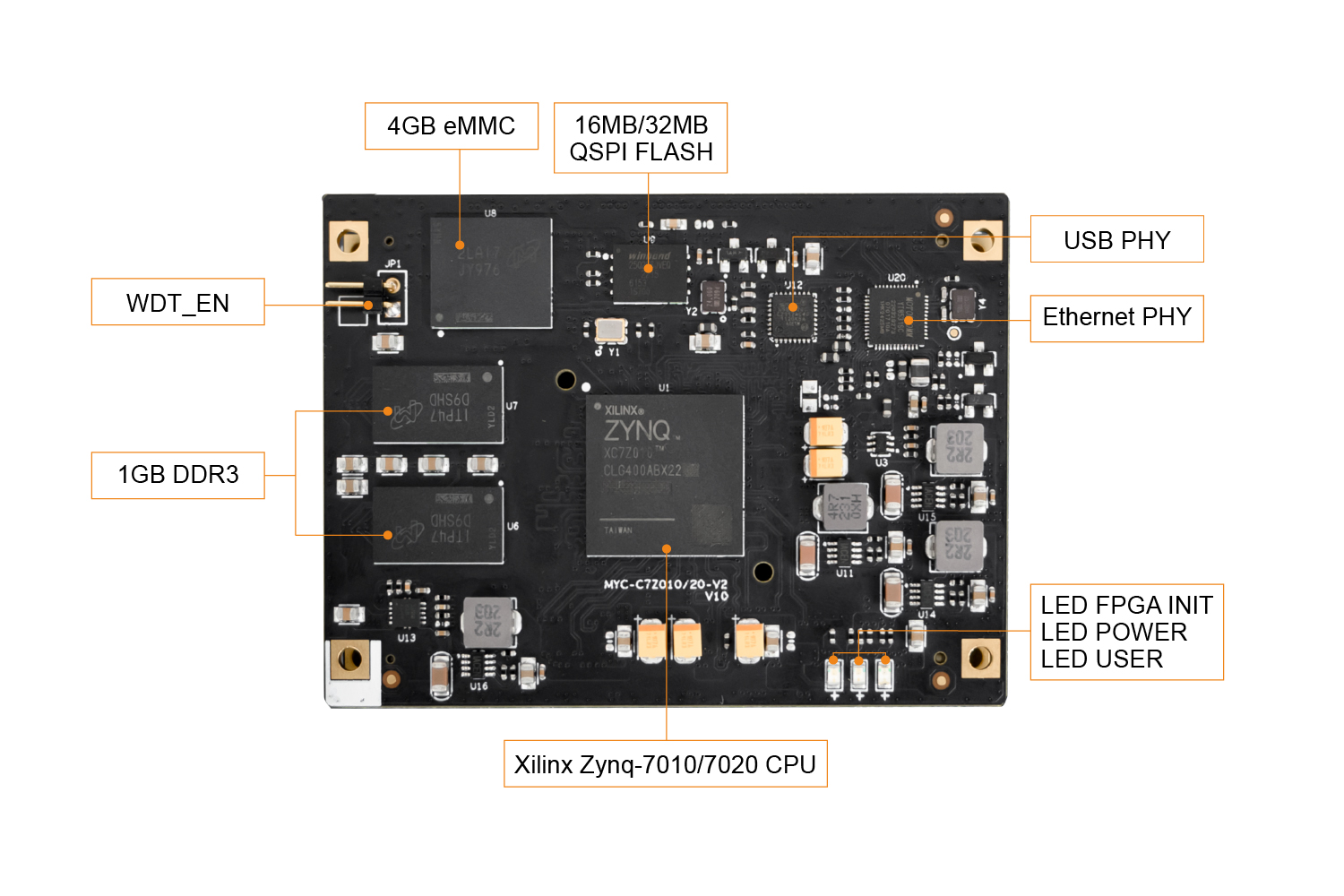

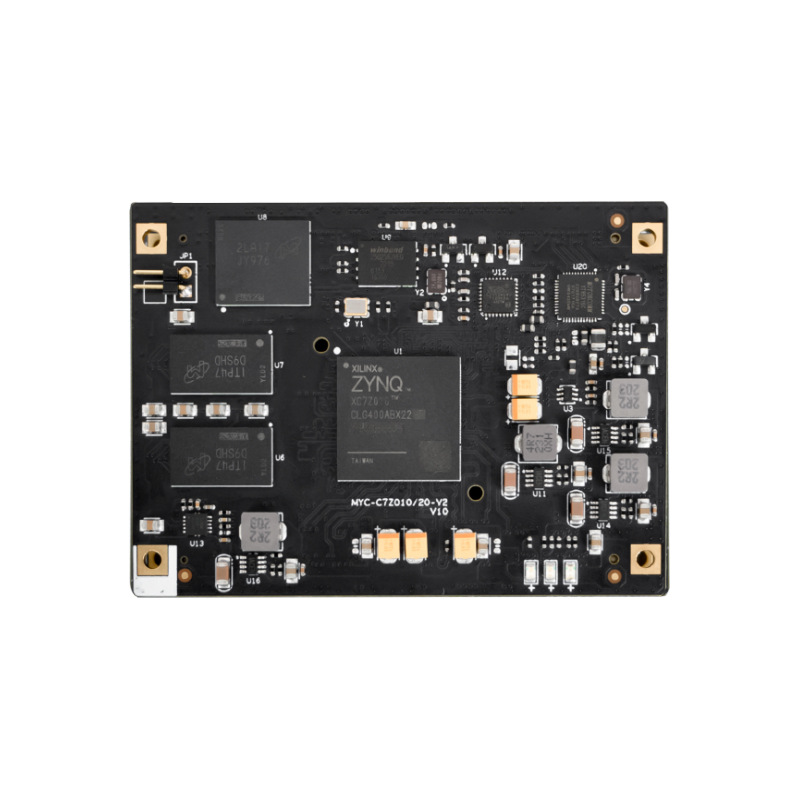

核心板標注圖、框架圖

MYC-C7Z010/20-V2 核心板及開發板，Xilinx Zynq-7010/20處理器、1GBDDR, 4GB eMMc ,32MB QSPI flash 的完善存儲組合，拒絕瓶頸；板載千兆以太網 PHY及USB PHY，板載外置看門狗電路，完善易用；雙140PIN 高速BTB提供豐富拓展IO：16 PS MIO，100/125 PL MIO。
超高產品質量：選料、設計、測試認證全方位保證

MYC-C7Z010/20-V2核心板及開發板經過一系列的軟硬件測試，保障產品性能穩定關鍵信號質量測試、高低溫測試、軟件壓力測試，24小時無故障運行，適應嚴苛工業環境。
品質可靠拓展性強

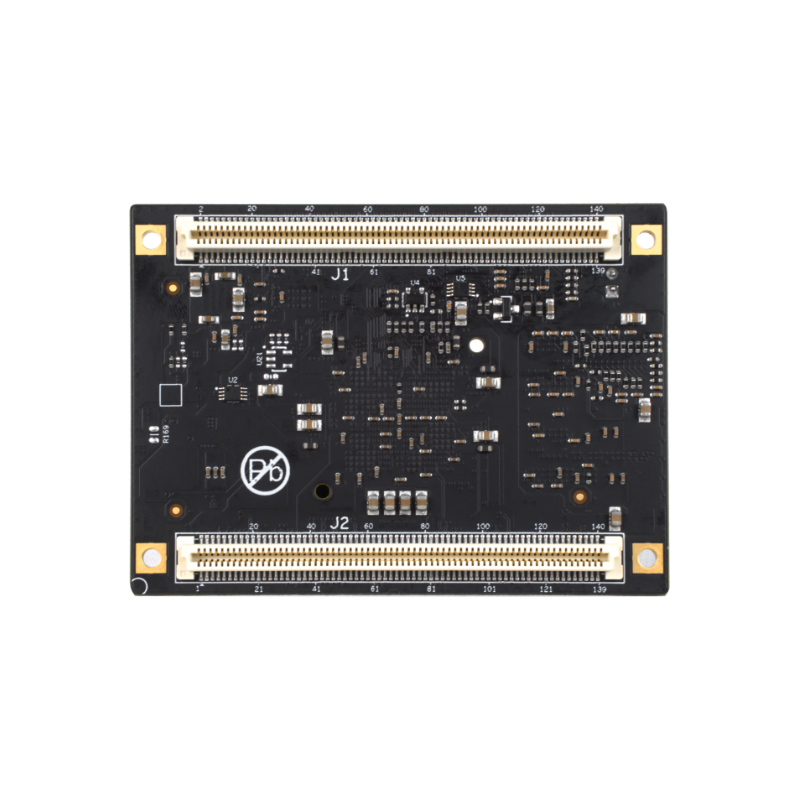

MYC-C7Z010/20-V2 核心板及開發板，采用10層PCB板，沉金工藝生產，獨立的接地信號層，無鉛，采用2*140Pin 0.8mm間距雙排PCB連接器，品質可靠。

豐富開發資源

MYC-C7Z010/20-V2核心板及開發板，配套資源豐富，為開發者提供了穩定的設計參考和完善的軟件開發環境，能夠有效幫助開發者提高開發效率、縮短開發周期、優化設計質量、加快產品研發和上市時間。

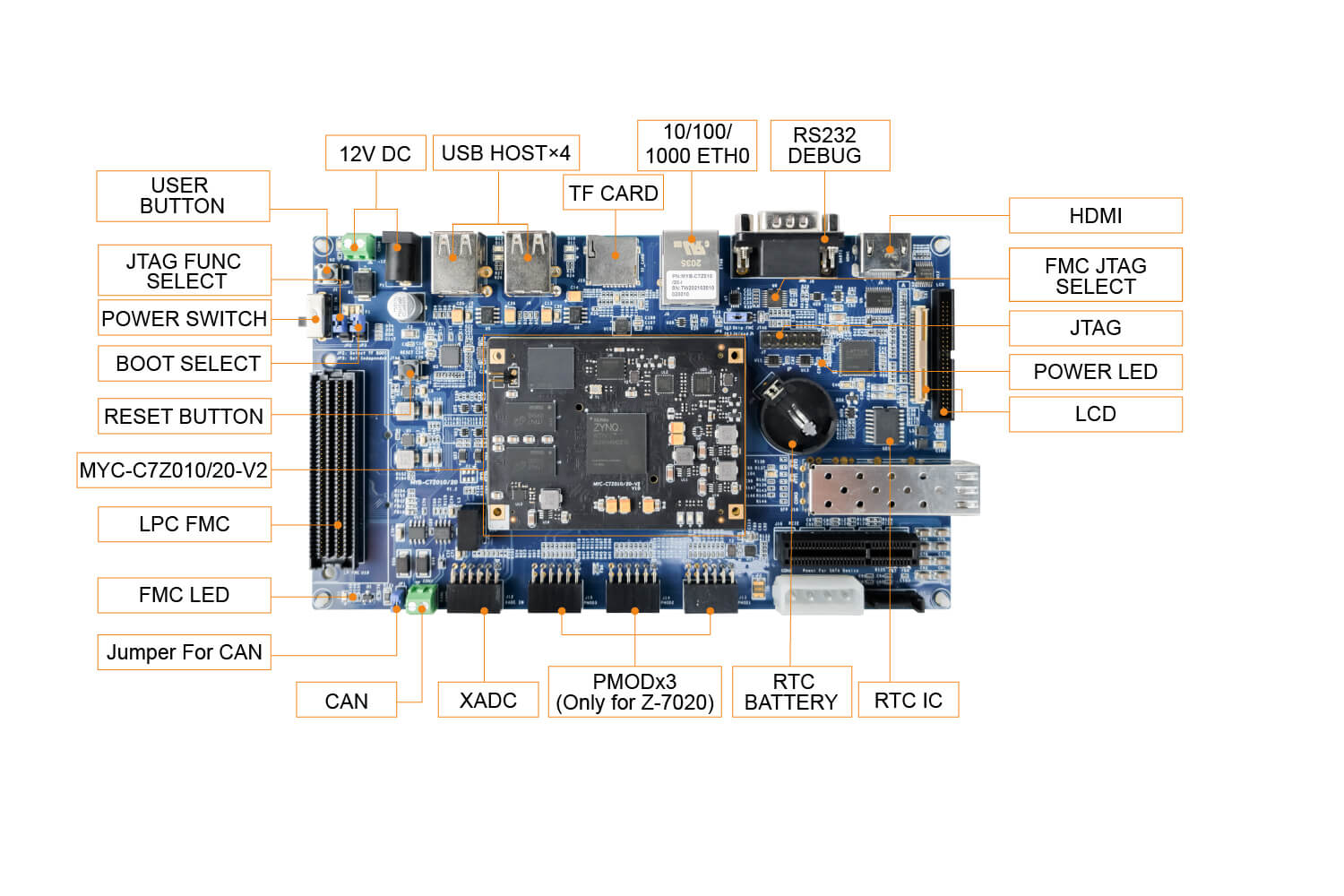

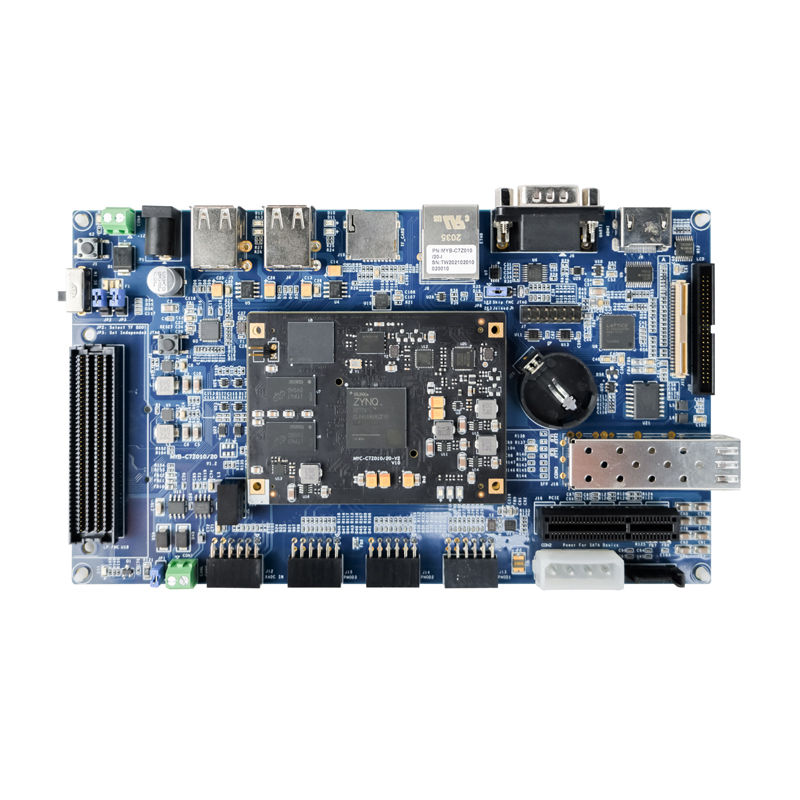

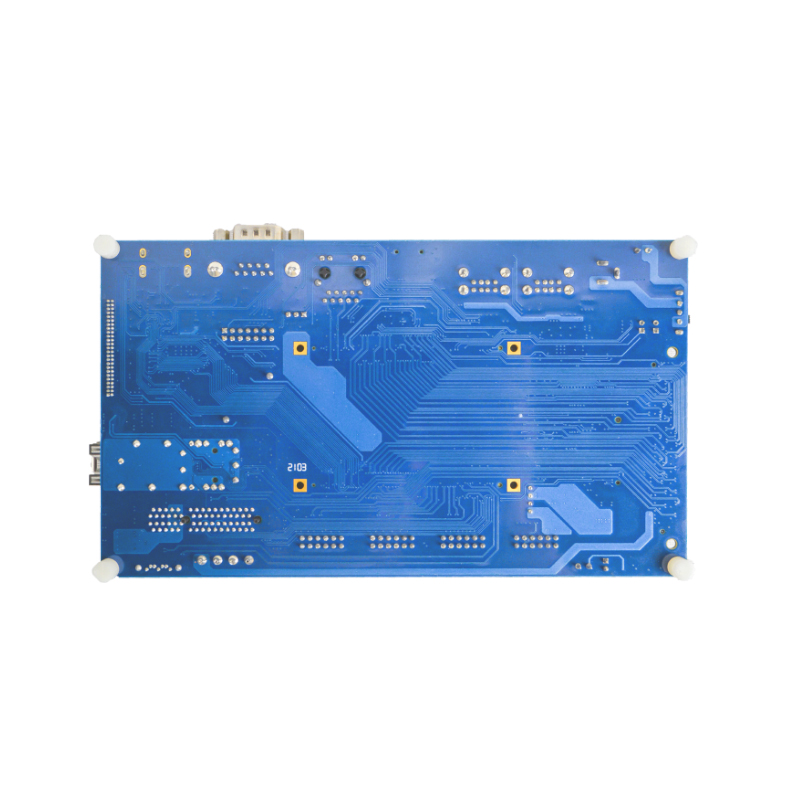

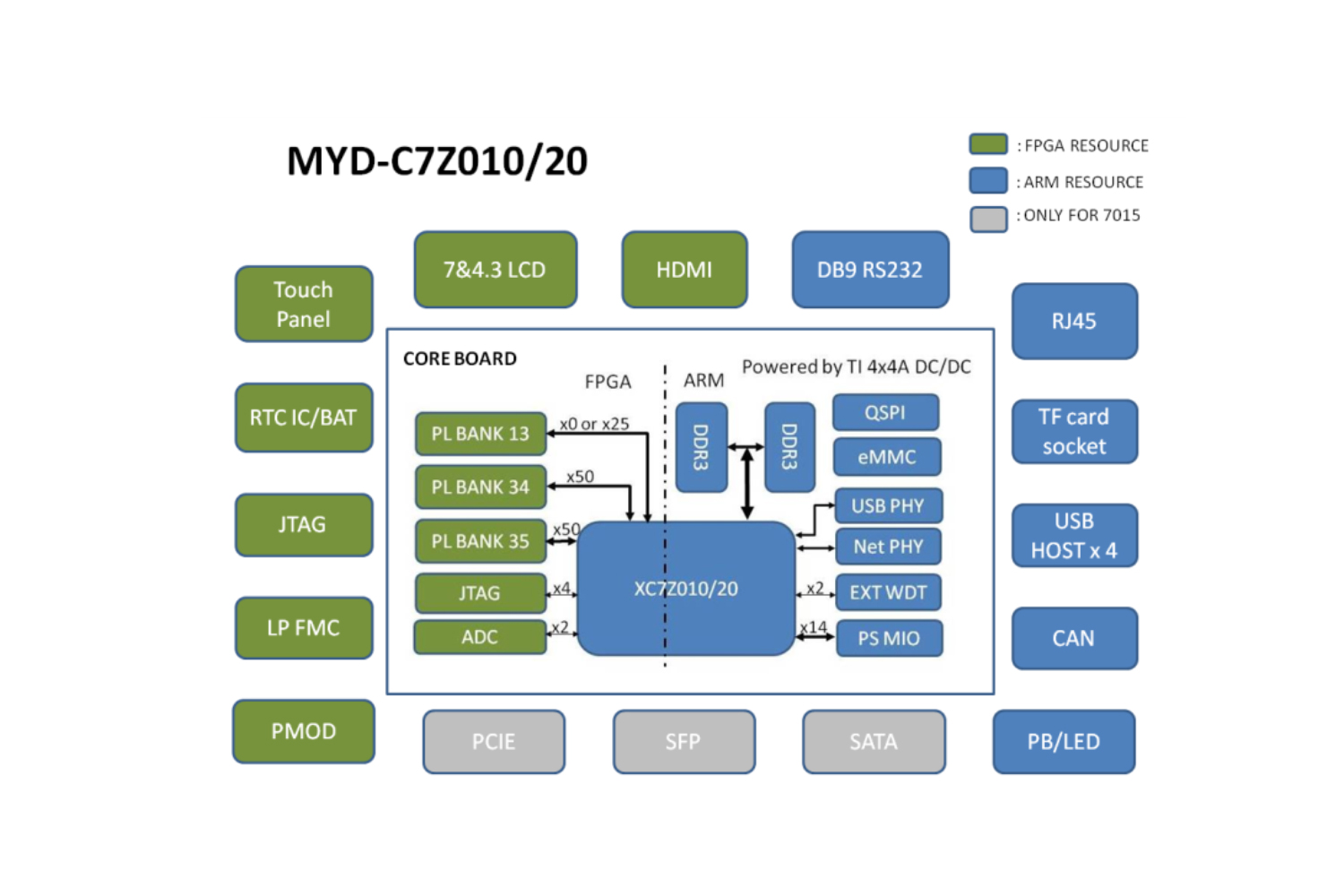

開發板套件標注、框架圖

MYC-C7Z010/20-V2核心板及開發板，各種外設給足，適合應用廣泛

規格參數

根據CPU型號、工作溫度等參數的不同，請從以下列表中選擇最適合您的型號。MYC-C7Z010/20-V2核心板及開發板，針對批量要求，米爾提供定制服務，可以選配核心板參數。

核心板資源及參數電氣參數核心板擴展信號底板外設接口資源軟件資源參數

項目	參數
CPU	基于高性能雙核ARM Cortex-A9處理系統
	雙通道高速緩存
	最高支持1GB DDR
	最高支持866MHz主頻
	支持10/100/1000M Ethernet
內存	1GB DDR3 SDRAM（512MB*2）
Flash	4GB eMMC
Flash	QSPI 默認32MB/16MB
PHY	1路千兆以太網PHY
PHY	1路USB PHY
看門狗	外置看門狗電路
指示燈	一個電源指示燈（藍色），一個FPGA燒寫完成指示（紅色）和一個用戶指示燈（綠色）

項目	參數
工作溫度	0~+ 70℃商業級 / 工業級 -40 ~ +85℃
環境濕度	20%~90%，非冷凝
機械尺寸	底板：190mm x 110 mm
機械尺寸	核心板：75mm x 55 mm
PCB規格	底板：4層，沉金工藝生產，獨立的接地信號層，無鉛
PCB規格	核心板：10層，沉金工藝生產，獨立的接地信號層，無鉛
電源供電	核心板：5V/0.5A
電源供電	開發板：12V/0.5A
核心板接口類型	2*140 Pin 0.8mm間距雙排PCB連接器
系統功耗	核心板：2.5W
系統功耗	開發板：6W

項目	參數
網口	1路千兆網口
USB	1路USB OTG2.0
串口	2路串口（串口，I2C，CAN在PS會有復用，或通過PL引腳實現）
I2C	2路I2C接口（串口，I2C，CAN在PS會有復用，或通過PL引腳實現）
CAN	2路CAN總線（串口，I2C，CAN在PS會有復用，或通過PL引腳實現）
SPI	2路SPI（通過PL引腳實現）
ADC	1路獨立差分ADC，16路ADC從PL引腳引出
SDIO	1路SDIO，接TF卡

項目	參數
PS單元
USB	4路USB Host接口（USB HUB 擴展）
串口	1路RS232， DB9接口
TF card	1路TF card（支持外部啟動）
CAN	1路CAN接口
Ethernet	1路10/100/1GMbps以太網接口
JTAG	1路PS/PL復用 JTAG接口
RTC	外部RTC模塊
按鍵	1路IIC接口：連接LCD和電阻觸摸屏IC
跳線帽	1個跳線帽：選擇TF卡或者QSPI啟動
	1個跳線帽：支持選擇PS和PL復用JTAG，或獨立JTAG（需要PL配置PL端引腳做JTAG）
	1個跳線帽：選擇是把FMC上模塊加進JTAG（板載JTAG接口）
PL單元
XADC	1路XADC接口
FMC	1路xilinx標準LPFMC接口
HDMI	1路HDMI接口，YCrCb 16bit，不支持音頻
LCD	與HDMI復用顯示信號，RGB 16bit
TP	支持電阻觸摸屏和電容屏
LED	1個LED：指示是否存在FMC模塊接入
	1個LED：電源燈
PMoD	3路（僅XC7Z020）

類別	名稱	描述信息	源碼
交叉編譯器	gcc 4.6.1	gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-50)	——
引導程序	BOOT.BIN	一級引導程序，包括FSBL、bitstream	YES
引導程序	uboot	二級引導程序	YES
Linux內核	Linux 3.15.0	專為MYD-C7Z010_20的硬件制定的Linux內核	YES
驅動程序	USB Host	USB Host驅動	YES
	Ethernet	千兆以太網驅動	YES
	MMC/SD/TF	MMC/SD/TF卡驅動	YES
	CAN	CAN驅動	YES
	LCD Controller	XYLON LCD屏驅動	YES
	HDMI	HDMI芯片SII902X驅動	YES
	Button	Button驅動	YES
	UART	串口驅動	YES
	LED	LED驅動	YES
	GPIO	GPIO驅動	YES
	QSPI	QSPI Flash S25FL256S 驅動	YES
	RTC	DS3231 RTC驅動	YES
	電阻觸摸	TSC2007電阻觸摸驅動	YES
	電容觸摸	FT5X0X電容觸摸驅動	YES
	ADC	ADC驅動	YES
文件系統	Ramdisk	Ramdisk 系統鏡像	YES
文件系統	Rootfs.tar	tar歸檔文件	YES

規格型號

基本參數

核心板產品型號	主頻	DDR3	eMMC	工作溫度
MYC-C7Z010-V2-4E1D-667-C	667MHz	1GB	4GB	商業級：0~+70℃
MYC-C7Z020-V2-4E1D-766-C	766MHz	1GB	4GB	商業級：0~+70℃
MYC-C7Z010-V2-4E1D-667-I	667MHz	1GB	4GB	工業級：-40~+85℃
MYC-C7Z020-V2-4E1D-766-I	766MHz	1GB	4GB	工業級：-40~+85℃

開發板產品型號	主頻	DDR3	eMMC	工作溫度
MYD-C7Z010-V2-4E1D-667-C	667MHz	1GB	4GB	商業級：0~+70℃
MYD-C7Z020-V2-4E1D-766-C	766MHz	1GB	4GB	商業級：0~+70℃
MYD-C7Z010-V2-4E1D-667-I	667MHz	1GB	4GB	工業級：-40~+85℃
MYD-C7Z020-V2-4E1D-766-I	766MHz	1GB	4GB	工業級：-40~+85℃

選配模塊

功能類型	模塊型號	詳情鏈接
液晶	MY-TFT043RV2 液晶模塊	查看詳情
	MY-TFT070CV2 7寸電容式觸摸屏	查看詳情
	MY-TFT070RV2 7寸電阻式觸摸屏	查看詳情
Xilinx下載線	Xilinx下載線	查看詳情
WIFI	MY-WF003U USB WIFI模塊	查看詳情
攝像頭	MY-CAM002U USB攝像頭模塊	查看詳情

資料下載

序號	資料名稱	更新時間	大小
01	MYC-C7Z010/20核心板產品介紹-CN	2015.06.11	258 KB
02	MYD-C7Z010/20開發板產品介紹_CN	2015.06.11	303 KB
03	MYC-C7Z010/20 產品數據手冊	2015.06.18	1.15 MB
04	MYD-C7Z010/20 Linux 開發手冊	2015.06.18	442 KB
05	MYD-C7Z010/20 產品用戶手冊	2015.06.18	692 KB
06	MYC-C7Z010/20 管腳描述表	2015.06.18	270 KB
07	MYD-C7Z010/20 可編程邏輯開發手冊	2015.06.18	1.26 MB
08	MYD-C7Z020_SDSoc_Platform	2015.11.24	1.57 MB
