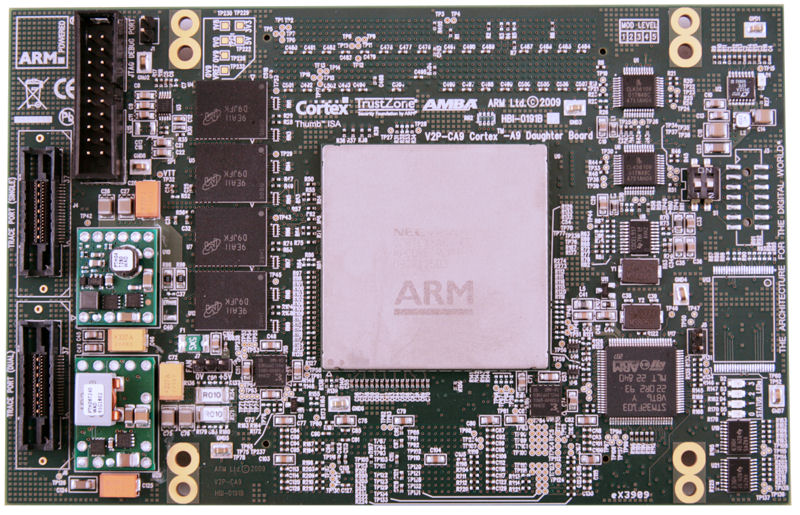

ARM Versatile Express處理器子板

CoreTile Express 板在 Versatile™ Express 開發系統中提供主系統 CPU。CoreTile 必須與提供電源、配置和外設連接的主板 Express uATX 板配對使用。

處理器子板 Express 板與 Versatile 產品系列中的前代產品的不同之處在于，其內存和 LCD 控制器等高帶寬外設是與 ARM 處理器一起在測試芯片中實現的。這會顯示提升性能，使系統更適合進行軟件基準測試并完全能運行 Debian Linux 等桌面操作系統。

處理器子板 Express 系列支持的 ARM 處理器有：

• Cortex™-A15 MPCore
• Cortex-A9 MPCore
• Cortex-A5 MPCore

  為什么要使用 Versatile Express處理器子板

• 定制設計的測試芯片
• JTAG 和 SWD 調試連接
• 嵌入式跟蹤功能
• 片上 DDR2 和 LCD 控制器最大程度提升系統數據吞吐量
• 板載 DDR2 SDRAM
• 附加邏輯子板具有 AXI 總線，可進行自定義 IP 開發

  規格

處理器子板名稱	處理器子板 Express A15x2	處理器子板 Express A9x4	處理器子板 Express A5x2
處理器子板名稱（簡稱）	V2P-CA15x2	V2P-CA9x4	V2P-CA5x2s
部件號	V2P-CA15-0237A	V2P-CA9-0301A	V2P-CA5-0305A
PCB 號	HBI-0237	HBI-0191	HBI-0225
數據表	數據表	數據表	數據表
手冊	未提供	用戶手冊	用戶手冊
CPU 類型	Cortex-A15™ MPCore™	Cortex-A9 MPCore	Cortex-A5 MPCore
CPU 數量，速度	雙核，1.2GHz	四核，400MHz	雙核，100MHz
CPU 版本	r0p0	r0p1	r0p1-RC0
協處理器	NEON™	NEON	NEON
L1 高速緩存 I/D	32KB/32KB	32KB/32KB	32KB/32KB
L2 高速緩存	1MB	512KB	256KB
TCM	N/A	N/A	N/A
SRAM（片上）	64KB，64 位	16KB，64 位	64KB
SDRAM	2GB DDR2，32 位	1GB DDR2，32 位	1GB DDR2 SODIMM
SDRAM 速度	400MHz	266MHz	120MHz
AMBA 總線類型	AXI	AXI	AXI
內部 AMBA 總線速度	600MHz	200MHz	100MHz
外部 AMBA 總線速度	50MHz (M)	50MHz (M)、30MHz (S)	40MHz (M)、40MHz (S)
嵌入式跟蹤	16/32 位，PTM，ETB (4KB)	16/32位，PTM，ETB (8KB)	ITM，ETB (8KB)
調試連接	JTAG 和 SWD，20 針 DIL	JTAG 和 SWD，20 針 DIL	JTAG 和 SWD，20 針 DIL
