Cortex-M Prototyping System +

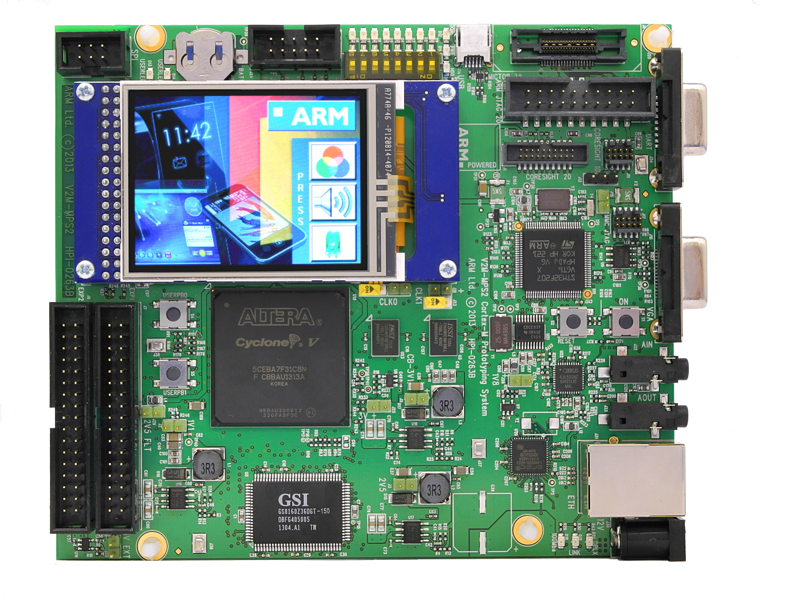

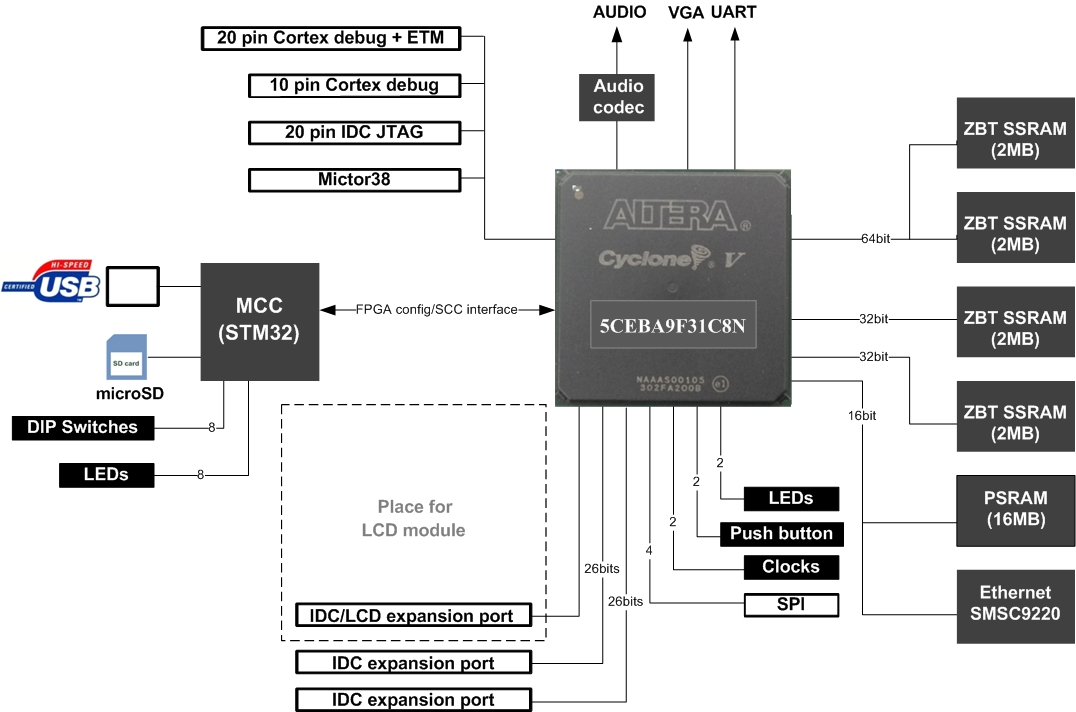

ARM® Cortex®-M原型系統 MPS2+，為Cortex-M 系列微處理器設計的原型驗證評估系統，包含最新的Cortex-M7 及Cortex-M23、Cortex-M33系列， 它是一個經濟實惠的主板，作為ARM®Versatile™Express系列開發板的一部分。他們提供兩種FPGA的選擇，用于原型設計基于Cortex-M的設計和一系列不同的調試選項。它提供了一系列實用的外設，包括PSRAM，以太網，觸摸屏，音頻，VGA，SPI和GPIO。 它提供了所有Cortex-M處理器的固定加密FPGA實現。
該產品支持Cortex-M0設計入門，并包含一個使用Cortex-M設計套件（CMSDK）外設的示例設計，可供用戶在其設計中使用。 它是基于Cortex-M的設計的評估和FPGA原型設計的理想平臺。 要使用此功能，需要啟用工具功能的免費許可證。
這些平臺支持使用mbed進行在線軟件開發，用于完整的Cortex-M系列。
該產品還支持Cortex-M的IoT子系統。 該子系統與MPS2上的外設相結合，提供了一個軟件開發平臺，用于對mbed支持的IoT子系統進行評估。

Board name (short)	MPS2+
Part number	V2M-MPS2-0318C
PCB number	HBI-263C
Datasheet	Cortex-M Prototyping System+ Datasheet
Manuals	Technical Reference Manual
FPGA capacity	300K LE
Form factor	160x120cm
SRAM	8MB single cycle SRAM
	16MB PSRAM
Video	QSVGA touch screen panel
	4bit RGB VGA connector
Audio	Audio Codec
Debug	ARM JTAG20 connector
	ARM parallel trace connector (MICTOR38)
	20 pin Cortex debug connector
	10 pin Cortex debug connector
	ILA connector for FPGA debug
Expansion	GPIO
	SPI

Application Note	AN382	AN383	AN384	AN385	AN386	AN387	AN500	AN519	AN505
CPU	M0	M0+	M1	M3	M4	M0 Design Start	M7	M23	M33
CPU revision	r0p0	r0p1	r1p0	r2p1	r0p1	r0p0	EACr0p1	r1p0	r0p1
Number of Cores	1	1	1	1	1	1	1	1	1
System Frequency	25MHz	25MHz	25MHz	25MHz	25MHz	25MHz	25MHz	25MHz	20MHz
Documentation	AN382	AN383	AN384	AN385	AN386	AN387	AN500	AN519	AN505
JTAG	Y	Y	Y	Y	Y	N	Y	Y	Y
Trace	N	N	N	4bit	4bit	N	16bit Instr & Data ETM CoreSight SoC-400	4bit	4bit
PSRAM	Y	Y	Y	Y	Y	Y	Y	Y	Y
SSRAM	Y	Y	Y	Y	Y	Y	Y	Y	Y
Ethernet	Y	Y	Y	Y	Y	Y	Y	Y	Y
Audio	Y	Y	Y	Y	Y	Y	Y	Y	Y
VGA	Y	Y	Y	Y	Y	Y	Y	Y	Y
Touch Screen	Y	Y	Y	Y	Y	Y	Y	Y	Y
SPI	Y	Y	Y	Y	Y	Y	Y	Y	Y
GPIO	Y	Y	Y	Y	Y	Y	Y	Y	Y

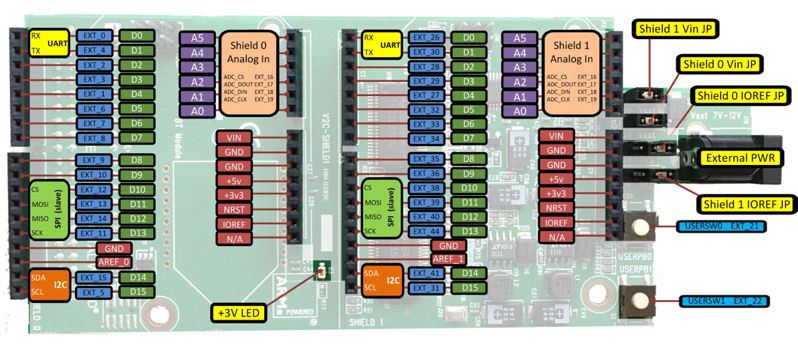

The MPS2+平臺通過使用Arduino板的ARM適配器來支持Arduino®擴展。 這是一個擴展板，可插入MPS2 +上的GPIO連接器，并允許您連接多達2個Arduino擴展，從而打開了擴展選項的世界。 應用筆記AN502詳細介紹了它的工作原理。

Cortex-M 原型系統支持KEIL MDK 和ARM DS-5 ，還支持mbed (Classic)下的平臺開發。
