ARM Versatile Express邏輯子板

邏輯子板 Express 是主板 Express (V2M-P1) 板的一系列插件型子板。兩者都是 ARM 開發板 Versatile™ Express 系列的一部分。邏輯子板可用于兩種用途：

• 與 ARM 處理器一起對自定義 ASIC IP 建立原型和進行驗證
• 作為軟宏模型 (SMM) 的基礎硬件

有兩種可用的邏輯子板 Express 板。兩者均基于 Xilinx FPGA：

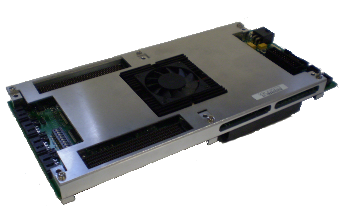

• 邏輯子板 Express 3MG - 單 Virtex-5 FPGA

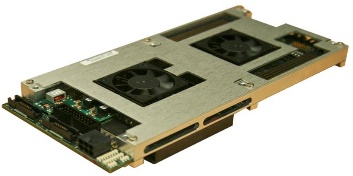

• 邏輯子板 Express 13MG - 雙 Virtex-6 FPGA
• 邏輯子板 Express 20MG - 單 Virtex-7 FPGA

對于 IP 原型設計，開發人員應根據所需的 FPGA 資源量和向上 IO 擴展量進行選擇。

  為什么要使用 Versatile Express邏輯子板

• 具有快速編程和重新配置機制的 FPGA 開發子系統

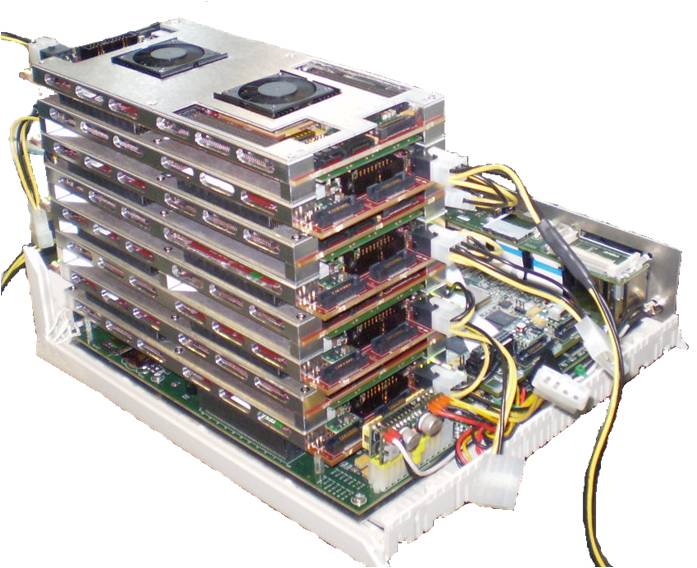

• 板可以堆疊，因而可以增量方式擴展 FPGA 容量
• 支持自動化 FPGA 分區工具
• 在堆棧項部通過 Samtec 牛角連接器進行 IO 連接
• LTE-13MG 板附帶示例 IO 擴展板設計方案
• 集成式邏輯分析器連接
• 板載的用戶 ZBT RAM 可以對大型緩沖區或 L2 高速緩存等片上 RAM 塊進行建模

  規格

邏輯子板名稱	邏輯片 Express 20MG	邏輯片 Express 3MG	邏輯片 Express 13MG
邏輯子板名稱（簡稱）	V2F-1XV7 或 LTE-20MG	V2F-1XV5 或 LTE-3MG	V2F-2XV6 或 LTE-13MG
部件號	V2F-1XV7-0313A	V2F-1XV5-0302A	V2F-2XV6-0304A
PCB 號	HBI-0247	HBI-0192	HBI-0217
數據表	數據表	數據表	數據表
手冊	用戶指南	用戶指南	用戶指南
FPGA 系列	Virtex 7	Virtex 5	Virtex 6
FPGA	XC7V2000T-CES	XC5VLX330	XC6VLX760 + XC6VLX550T
ZBT RAM	N/A	2×8MB、32 位	2×8MB、32 位
SDRAM	4GB DDR3 SODIMM（包括）	512MB DDR2 通過 PISMO2（可選）	4GB DDR2 SODIMM（包括）
可編程時鐘	6	3	6（每個 FPGA 各 3 個）
用戶開關	8 個 DIP 開關	8 個 DIP 開關	8 個 DIP 開關
用戶 LED	9	8	18
PCIe 連接	4 個 Rx/Tx 通道（向上），4 個 Rx/Tx 通道（向下）	主板有 8 個 Rx/Tx 通道	8 個 Rx/Tx 通道（向上），8 個 Rx/Tx 通道（向下）
SATA 連接器	主機 + 設備，每個有 2 個 Rx/Tx 通道	主機 + 設備，每個有 2 個 Rx/Tx 通道	主機 + 設備，每個有 2 個 Rx/Tx 通道
HSSTP 連接器	N/A	6 個 Tx 通道	6 個 Tx 通道
更多向上 IO	440 單端信號 (HDRX/Y)	211 單端信號 (PISMO2)	520 單端信號 (HDRX/Y) 8× Rx/Tx MGT 通道
可與其他 LTE 堆疊	是，最多 8 個 LTE-20MG 板	否	是，最多 8 個 LTE-13MG 板
電源	由主板 + 12V DC PCIe 提供	由主板提供	由主板 + 12V DC PCIe 提供
