ARM Versatile Express主板

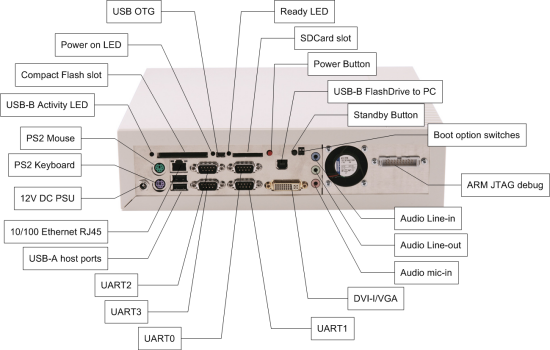

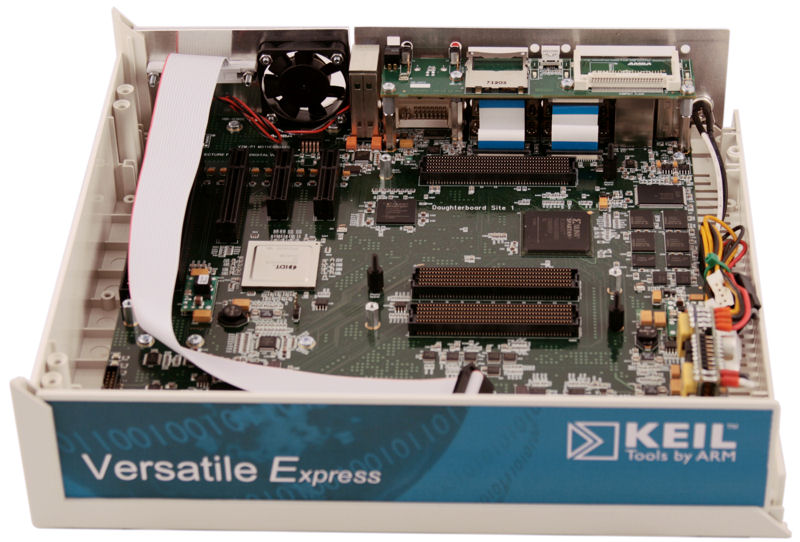

主板 Express uATX(或 V2M-P1)是 Versatile Express 系列中的第一款可用主板。它嵌在 uATX 大小的兩件式漂亮塑料外殼內?;顒?dòng)式殼蓋可以露出主板以便安裝子板和連接測試設備。所有連接器和控制器都安裝在后面板上。
此主板有兩組子板牛角連接器。它必須始終與處理器子板 Express 或軟宏模型子板配對使用以提供主系統處理器??梢蕴砑涌蛇x的邏輯子板 Express 板以提供自定義 IP 開發和驗證功能。
為什么要使用 Versatile Express主板
- 配備各種有用的外設接口
- 適用于 Versatile Express 子板的拖放式 USB 驅動器配置機制
- 功能強大的啟動監視器程序可以配置子板并啟動應用軟件映像
- 單元預先裝載了 Debian Linux 安裝程序
- 可以通過 RS232 端口遠程控制系統電源并重置信號
- 緊湊獨立的系統,攜帶方便并適合進行展示或客戶部署
規格
板名稱 | 主板 Express μATX |
|
![]() |
板名稱(簡稱) | V2M-P1 |
部件號 | V2M-P1-0303A |
PCB 號 | HBI-0190 |
數據表 | 數據表 |
手冊 | 用戶手冊 |
外形系數 | uATX 位于兩件式塑料外殼中 |
SRAM | 32MB + 8MB |
SDRAM | 無 |
NOR 閃存 | 2x 64MB |
PCI | 4x 4 通道 PCIe 插槽 |
視頻輸出 | DVI |
音頻 | AC97 麥克風輸入、線路輸入/輸出 |
以太網 | 10/100 RJ45 |
USB | 2x 主機、1xOTG |
串行 | 4x RS232/DB9 |
鍵盤/鼠標 | 2x PS/2 |
內存卡插槽 | SD/MMC,CF |
功率輸入 | 12V DC |
