MY-LVDS070C液晶模塊
MY-LVDS070C液晶模塊由7寸TFTLCD的LVDS接口（帶電容式觸摸屏）及驅動底板組成，是為米爾科技ARM主板設計的配套LCD液晶顯示模塊。

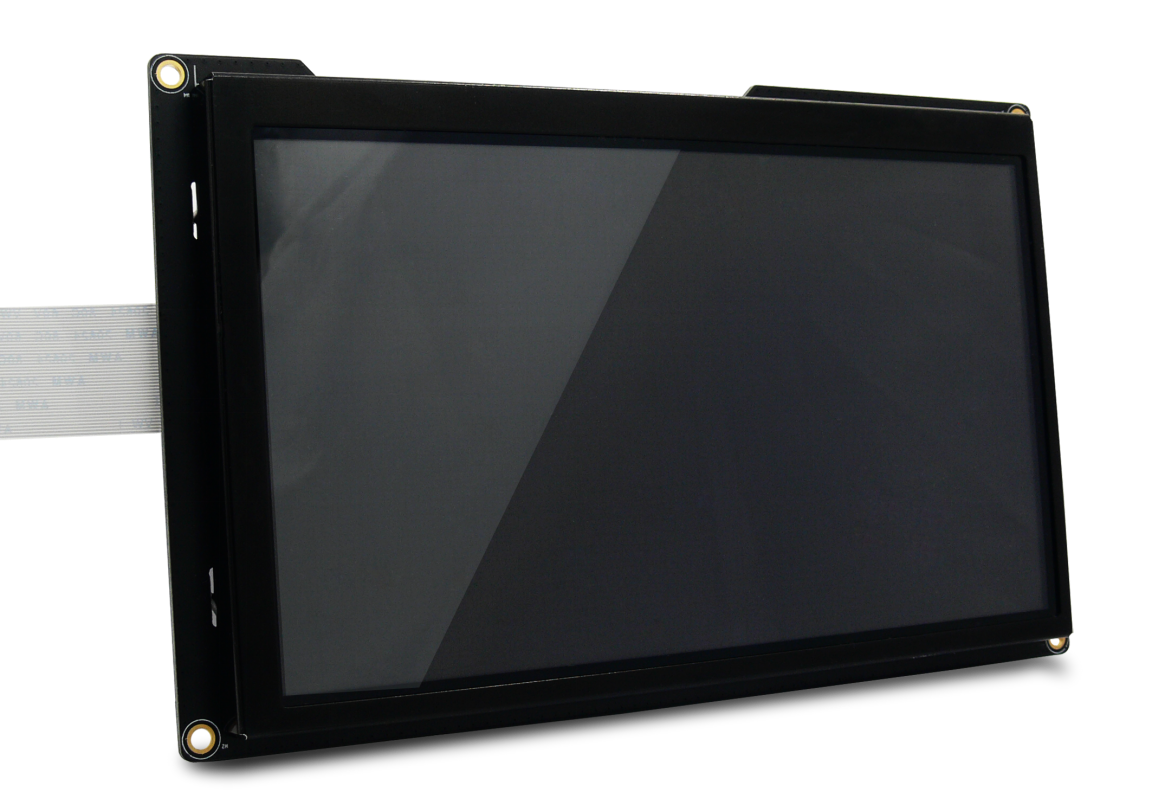

圖1 MY-LVDS070C產品圖
規格參數 | 內容 | 參數值 |
| 屏幕大小 | 7.0 Inch |
| 分辨率 | 1024 RGB(H)x600(v) |
| 顯示模塊外形尺寸 | 164.9(w)x100(H)x5.7(D) |
| 視域尺寸 | 154.2144(W)x85.92 (H) |
| 屏視角 | 6O'CLOCK |
| 背光亮度 | 400-500cd/m2 |
| 工作溫度 | -10 – 50度 |
| 存儲溫度 | -20 – 60 度 |
| 排線接口類型 | 40pin FPC排線，間距 0.5mm |
| 驅動底板外形尺寸 | 180mm X 110mm |
| 屏的功耗 | 300mA |

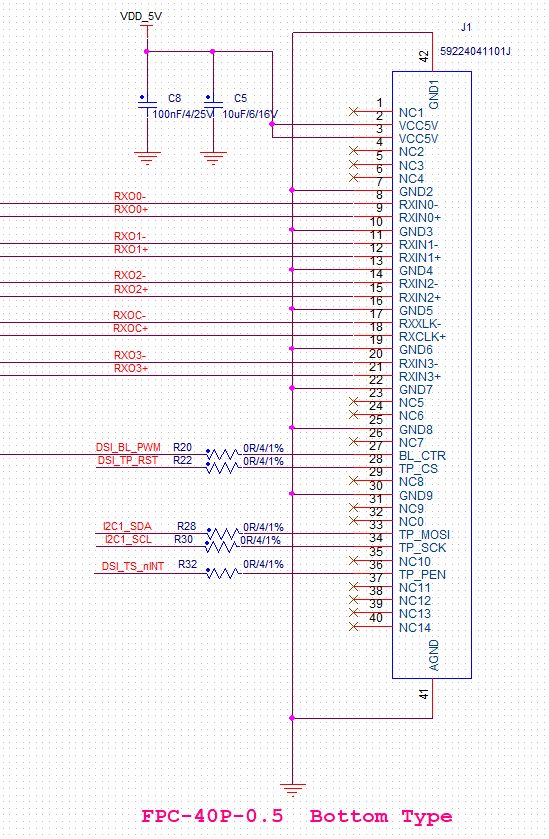

接口分布

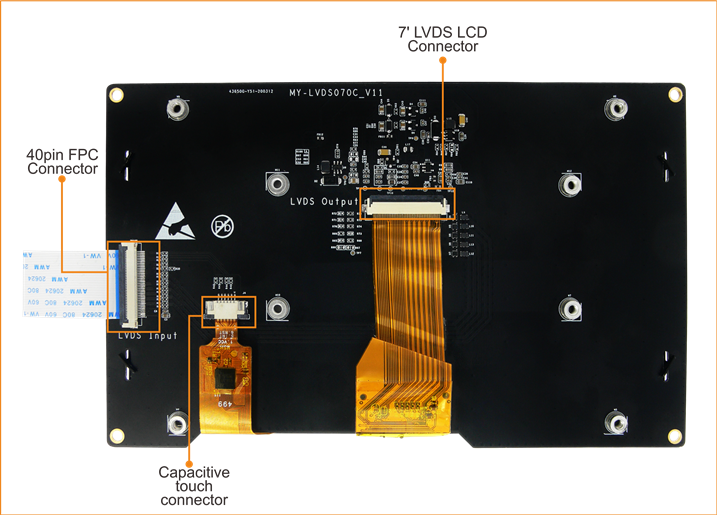

圖2 底板接口分布

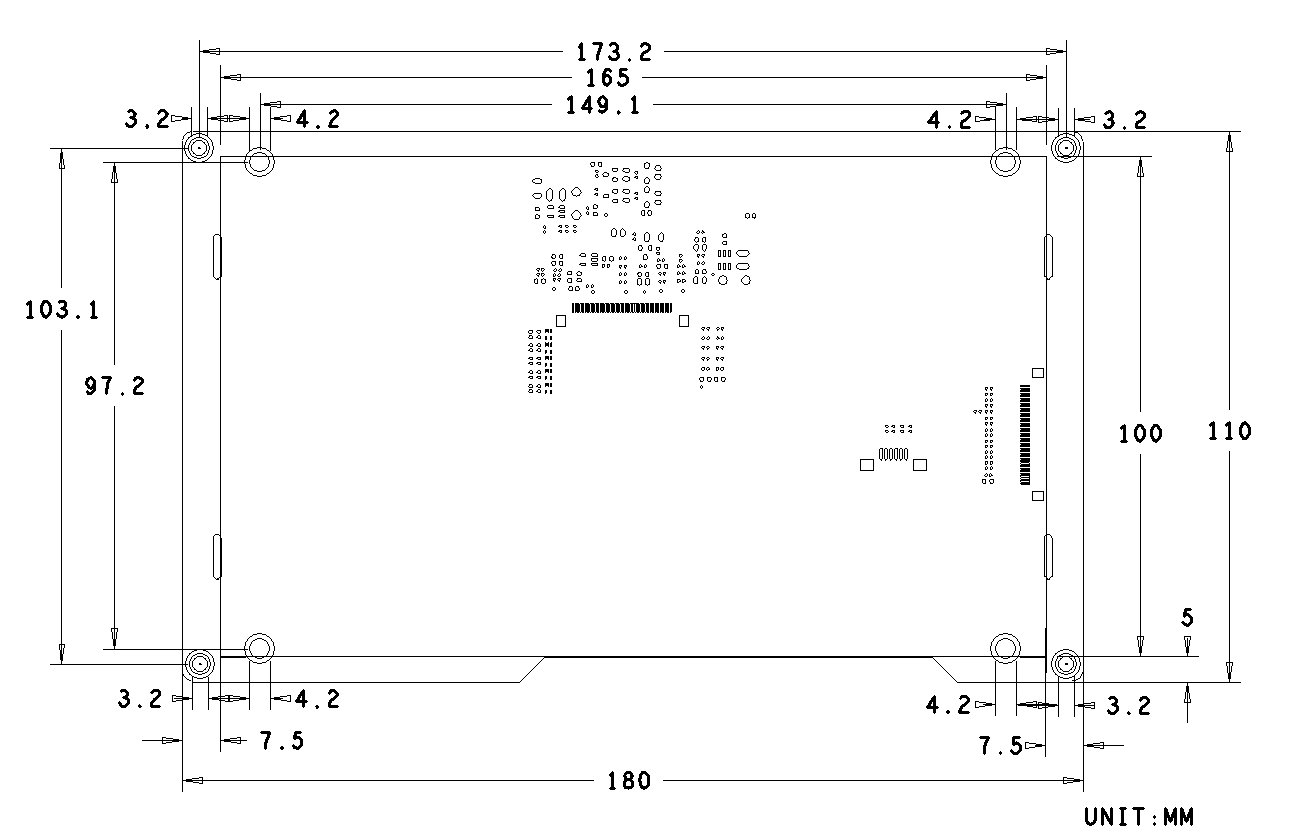

產品尺寸圖
圖3 產品尺寸圖
信號定義列表
| 管腳 | IO管腳 | 功能 |
| 1 | NC | 空信號 |
| 2 | +5V | 5V電源供電 |
| 3 | +5V | 5V電源供電 |
| 4 | NC | 空信號 |
| 5 | NC | 空信號 |
| 6 | NC | 空信號 |
| 7 | GND | 電源地 |
| 8 | RXIN0- | LVDS0-信號 |
| 9 | RXIN0+ | LVDS0+信號 |
| 10 | GND | 電源地 |
| 11 | RXIN1- | LVDS1-信號 |
| 12 | RXIN1+ | LVDS1+信號 |
| 13 | GND | 電源地 |
| 14 | RXIN2- | LVDS2-信號 |
| 15 | RXIN2+ | LVDS2+信號 |
| 16 | GND | 電源地 |
| 17 | RXCLK- | LVDS CLK-信號 |
| 18 | RXCLK+ | LVDS CLK+信號 |
| 19 | GND | 電源地 |
| 20 | RXIN3- | LVDS3-信號 |
| 21 | RXIN3+ | LVDS3+信號 |
| 22 | GND | 電源地 |
| 23 | NC | 空信號 |
| 24 | NC | 空信號 |
| 25 | GND | 電源地 |
| 26 | NC | 空信號 |
| 27 | BL_CTR | 背光亮度調節信號 |
| 28 | TP_CS | 觸摸屏復位信號 |
| 29 | NC | 空信號 |
| 30 | GND | 電源地 |
| 31 | NC | 空信號 |
| 32 | NC | 空信號 |
| 33 | TP_MOSI | 觸摸屏I2C收發數據信號 |
| 34 | TP_SCK | 觸摸屏I2C時鐘信號 |
| 35 | NC | 空信號 |
| 36 | TP_PEN | 觸摸屏中斷信號 |
| 37 | NC | 空信號 |
| 38 | NC | 空信號 |
| 39 | NC | 空信號 |
| 40 | NC | 空信號 |
支持產品列表MY-LVDS070C寸觸摸屏模塊（分辨率1024x600）支持以下米爾產品:
| NO | 產品名稱 | 產品型號 |
| 1 | MYD-JX8MX開發板 | MYD-JX8MX |
| 2 | MYD-C8MMX開發板 | MYD-C8MMX |
