MY-CAM003M數字攝像頭模塊

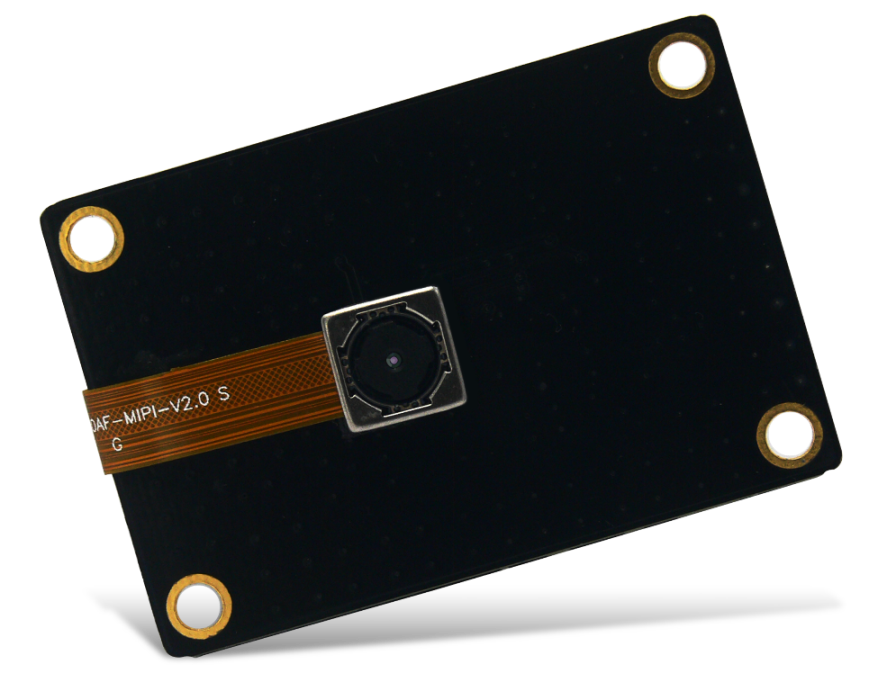

圖1 MY-CAM003M產品圖
功能特點
- 高性能（高靈敏度、低交叉性、低噪聲、改進量子效率）用1.4微米x 1.4微米像素
- 自動圖像控制功能：自動曝光控制（AEC）、自動白平衡（AWB）、自動帶濾波器（ABF）、自動50/60Hz亮度檢測和自動黑度校準（ABLC）
- 可編程控制幀速率、AEC/AGC 16區域大小/位置/重量控制、鏡像和翻轉、裁剪、開窗和平移
- 圖像質量控制：顏色飽和度、色調、Gamma、清晰度（邊緣增強）、鏡頭校正、缺陷像素消除和噪聲消除
- 支持輸出格式：原始RGB、RGB565/555/444、CCIR656、YUv422/420、YCBCR422和壓縮
- 支持視頻或快照操作
- 支持幀曝光模式的內外幀同步
- 支持LED和閃光燈模式
- 支持水平和垂直子采樣，分倉
- 支持最小化分塊圖像上的瑕疵
- 支持數據壓縮輸出
- 防震支架
- 標準串行SCCB接口
- 數字視頻端口（DVP）并行輸出接口和雙通道MIPI輸出接口
- 用于核心電源的嵌入式1.5 V電壓
- 可編程I/O驅動器功能，I/O三態可配置性
- 黑日取消支持
- 支持圖像大小：500萬像素，以及任何從500萬像素縮小的任意大小
- 支持帶嵌入式AF VCM驅動程序的自動對焦控制（AFC）
- 內置嵌入式微控制器 r
- 適用于8.5 x 8.5 x<6 mm的模塊尺寸
-
封裝 CSP 和 RW
Key Specifications (typical)
| Item | Paramenters | |
| 圖像分辨率 | 2592 x 1944 | |
| 電源供電 | 核心 | 1.5VDC ± 5% (with embedded 1.5V regulator) |
| 模擬電壓 | 2.6 ~ 3.0VDC | |
| I/O電壓 | 1.8V to 2.8V | |
| 功耗 | Active | 140 mA |
| Standby | 20 μA | |
| 溫度范圍 | 工作溫度 | -30℃ to 70℃ junction temperature |
| 穩定圖像 | 0℃ to 50℃ junction temperature | |
| 輸出格式 | 8-/10-bit RGB RAW data | |
| 透鏡尺寸 | 1/4″ | |
| 透鏡主射線角 | 24° | |
| 時鐘頻率 | 6~27 MHz | |
| Max S/N比率 | 36 dB (maximum) | |
| 動態范圍 | 68 dB @ 8x gain | |
| 最大圖像傳輸速率 | QSXGA (2592x1944) | 15 fps |
| 1080P | 30 FPS | |
| 1280x960 | 45 fps | |
| 720p | 60 fps | |
| VGA (640x480) | 90 fps | |
| QVGA (320x240) | 120 fps | |
| 靈敏度 | 600 mV/Lux-sec | |
| 快門 | Solling shutter / frame exposure | |
| 最大曝光間隔 | 1964 x tROW | |
| 像素大小 | 1.4 μm x 1.4 μm | |
| 暗流 | 8 mV/s at 60℃ junction temperature | |
| 圖像區域 | 3673.6μm x 2738.4μm | |
| 封裝尺寸 | 5985μm x 5835μm | |
Signals Routed to 24-pin FPC Camera Interface
| Pin | Signal | Description |
| 1 | AGND | 模擬信號地 |
| 2 | AVDD | +2V8供電 |
| 3 | AF-GND | 自動對焦模擬信號地 |
| 4 | AF-VDD | 自動對焦+ 2V8供電 |
| 5 | STROBE | NC |
| 6 | DVDD | 核心電壓+1V5供電 |
| 7 | DGND | 數字信號地 |
| 8 | SCL | I2C時鐘信號 |
| 9 | SDA | I2C數據信號 |
| 10 | RES | 復位信號（低電平有效，需要上拉電阻） |
| 11 | DGND | 數字信號地 |
| 12 | XCLK | 系統時鐘輸入 |
| 13 | DGND | 數字信號地 |
| 14 | MDP1 | MIPI1正信號數據輸出 |
| 15 | MDN1 | MIPI1負信號數據輸出 |
| 16 | DGND | Ground |
| 17 | MCP | MIPI正時鐘信號輸出 |
| 18 | MIPI正時鐘信號輸出 | MIPI負時鐘信號輸出 |
| 19 | DGND | 數字信號地 |
| 20 | MDPO | MIPI0正信號數據輸出 |
| 21 | MDN0 | MIPI0負信號數據輸出 |
| 22 | DGND | 數字信號地 |
| 23 | PWDN | 電源供電制作（高電平有效） |
| 24 | DOVDD | +1V8供電 |

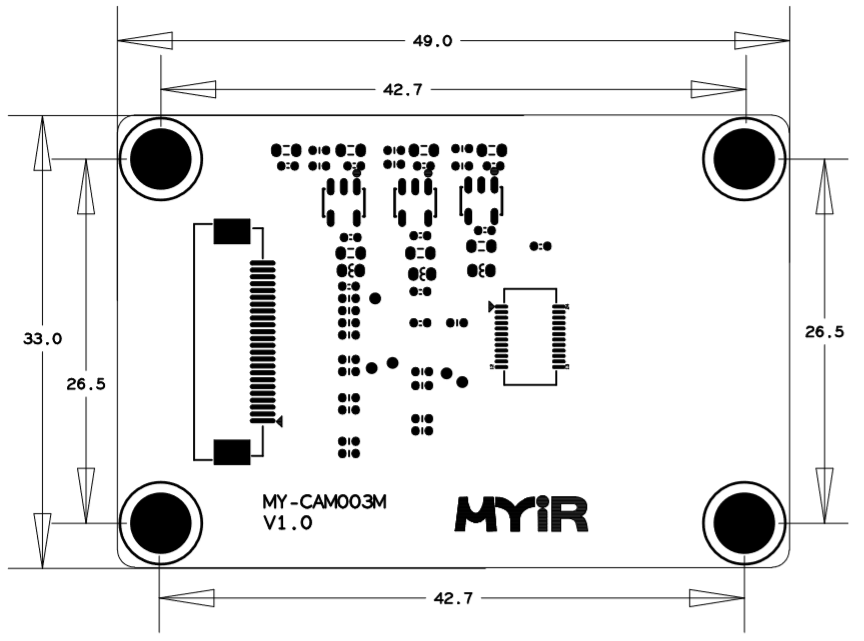

mensions(unit：mm)

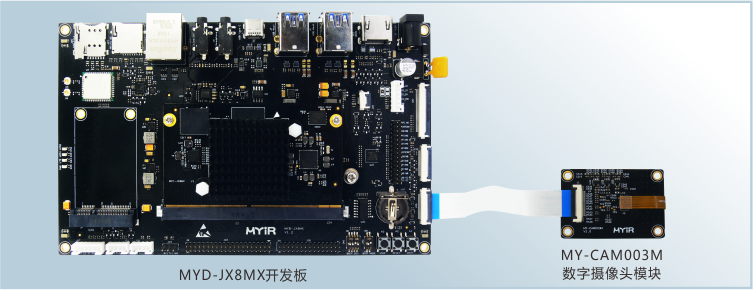

配套開發板(MYD-JX8MX)與數字攝像頭的連接(示意圖)
*點擊下圖可立即購買（開發板）
支持產品列表
MY-CAM003M（500萬像素數字攝像頭模塊）支持以下米爾產品：
| NO | 產品名稱 | 產品型號 |
| 1 | MYD-JX8MX開發板 | MYD-JX8MX |
MYIR全系列產品模塊支持列表
