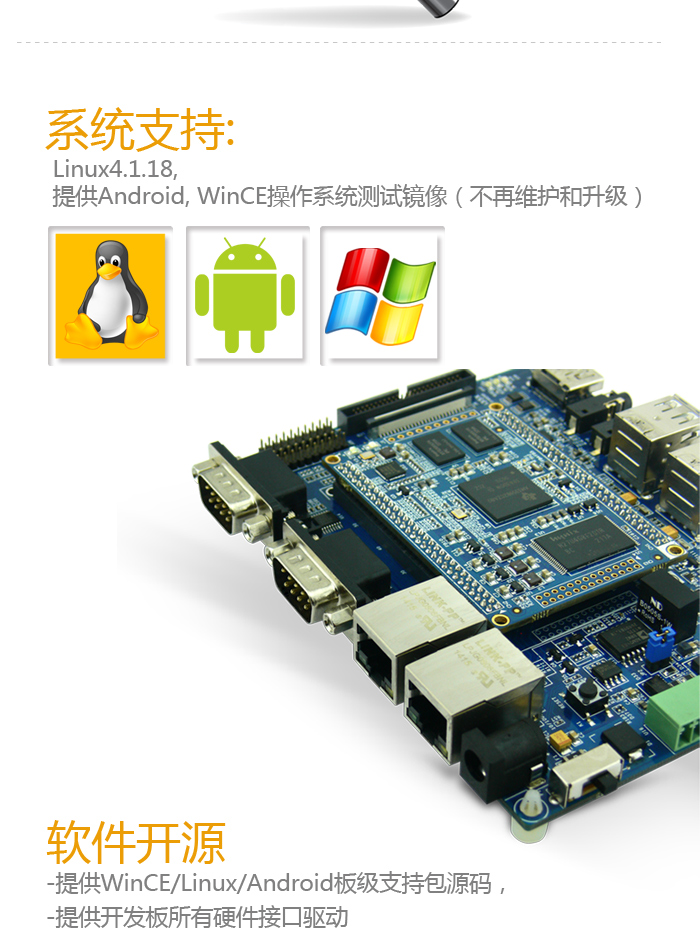

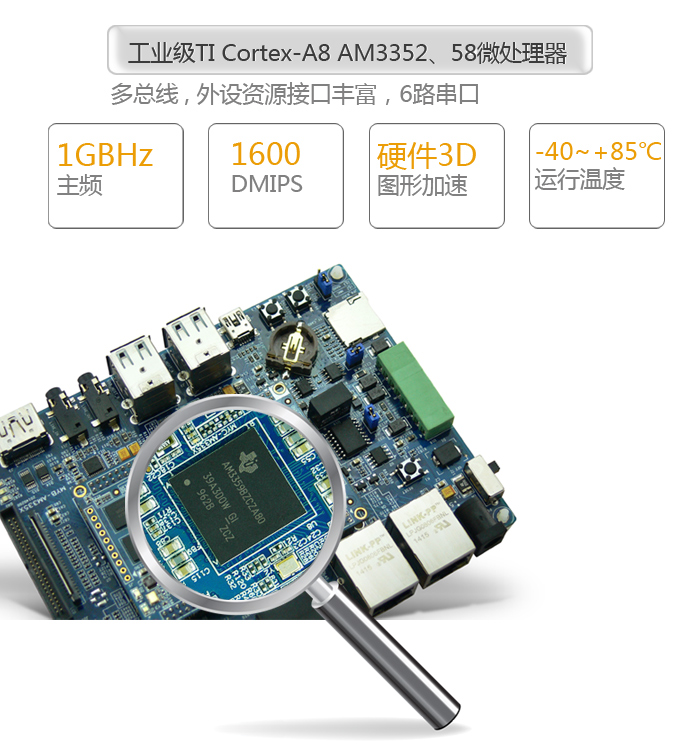

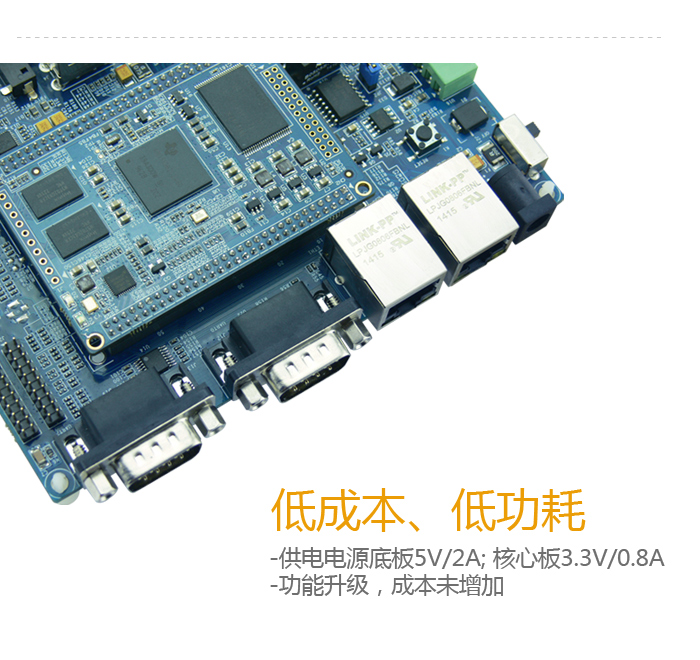

MYD-AM335X是MYC-AM335X核心板配套的開發板，基于TI AM335X處理器（AM3352，AM3354，AM3356，AM3357，AM3358，AM3359）ARM Cortex A8內核，主頻高達1GHz，外擴512MB DDR3 SDRAM，512MB NandFlash。MYD-AM335X開發板擴展了核心板的主要功能，實現LCD接口，音頻輸入輸出接口，RTC電池供電，2路串口，4路USB HOST，1路mini USB接口 USB OTG，2路網口，7路ADC接口，1路SPI接口，1個TF卡接口，1路CAN接口，1路RS485接口。配套開發板，軟件提供對Linux3.2.0，Linux4.1.18, 提供Android4.2.0以及WinCE7.0操作系統測試鏡像（不再維護和升級）。

隨同開發板，提供包括用戶手冊，PDF原理圖，外擴接口驅動，BSP源碼包，開發工具等開發資料。這套開發包，為開發者提供了完善的軟件開發環境，能夠降低產品開發周期，實現產品快速上市。

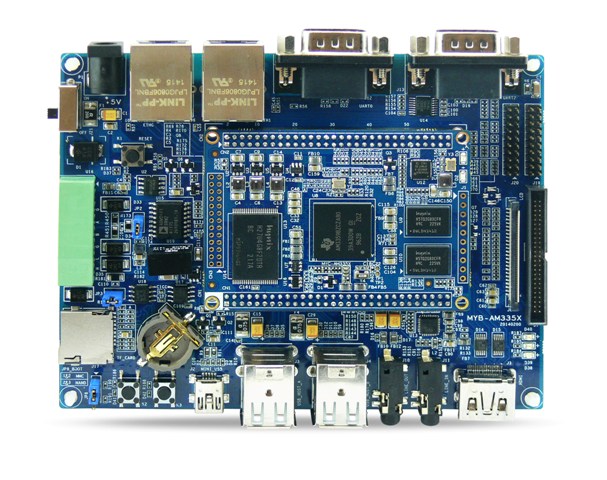

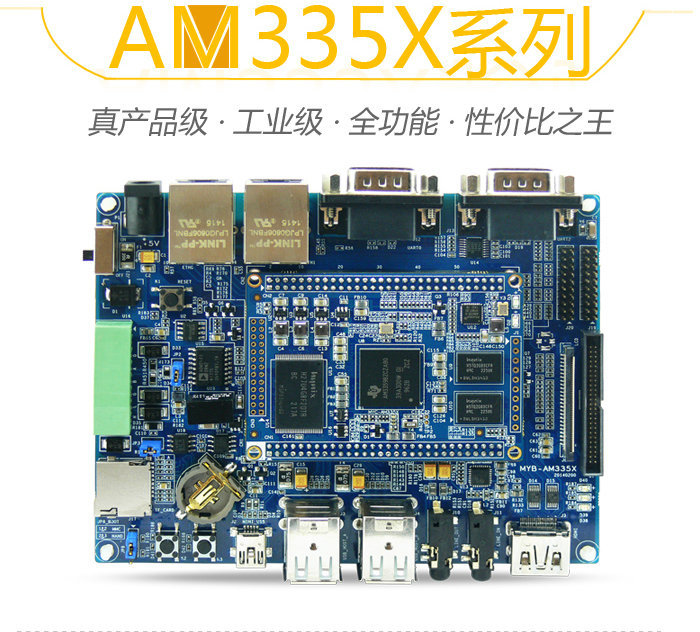

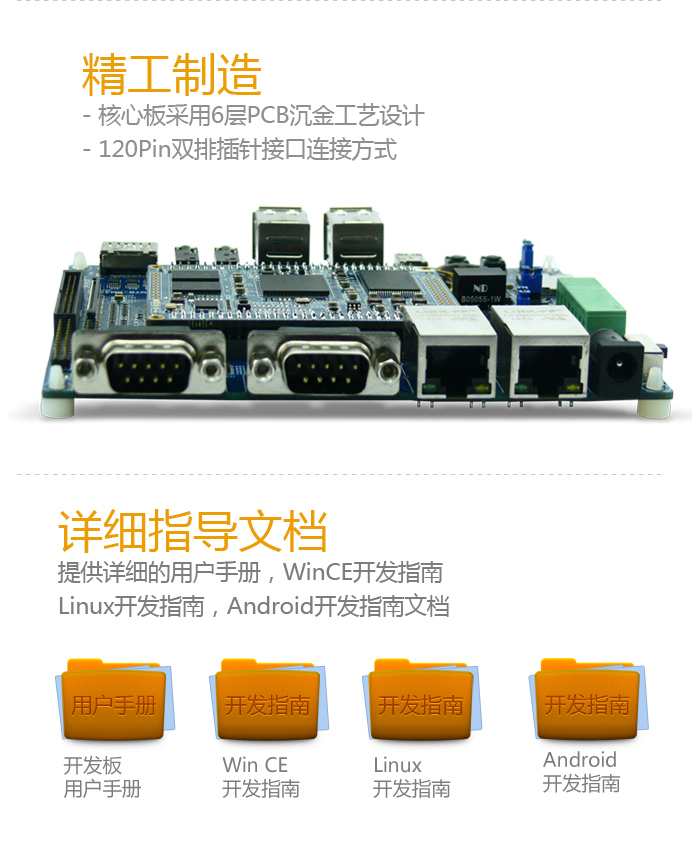

圖1 MYD-AM335X開發板

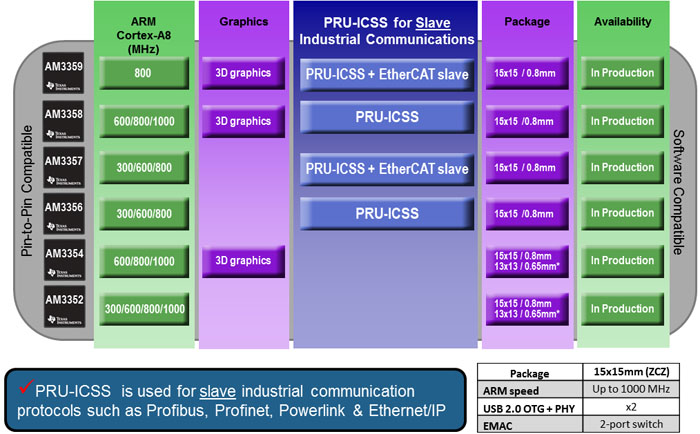

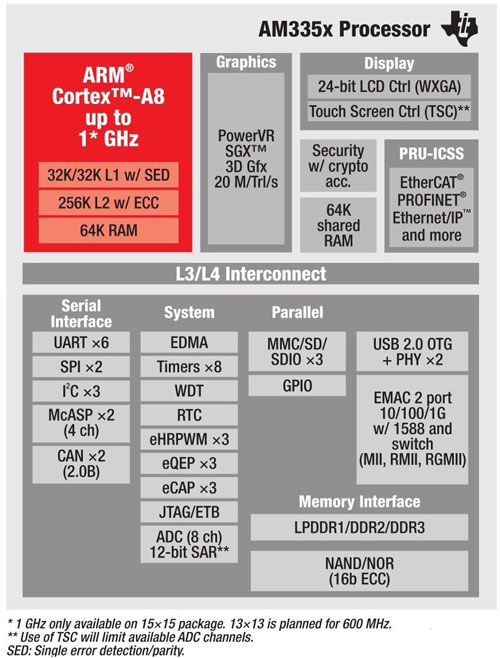

AM335X系列處理器

AM335x ARM Cortex™-A8 Processors
Core Feature	AM3352	AM3354	AM3356	AM3357	AM3358	AM3359
Package	15x15mm, 0.8mm (ZCZ)
CPU Speed (MHz)	300, 600, 800, 1000	600, 800,1000	300, 600,800	300, 600,800	600, 800,1000	800
Core Internal Memory	64KB SRAM shared w/ Data 32KB Cache, Programmable 32KB Cache
On-chip L2 (KB)	256
External Memory Interface	DDR2/DDR3/DDR3L/mDDR (LPDDR), 2x16-bit, NAND ECC
Graphics	-	3D Graphics	-		3D Graphics
OS Support	Linux, Android, RTOS, Windows Embedded, no-OS
Other Hardware Acceleration	Crypto Accelerator	Crypto Accelerator	2 PRU-ICSS Crypto Accelerator	2 PRU-ICSS Crypto Accelerator   + EtherCAT slave support	2 PRU-ICSS Crypto Accelerator	2 PRU-ICSS Crypto Accelerator + EtherCAT slave support
10/100/1000 EMAC	2 port switch
USB 2.0 OTG + PHY	2
Serial Ports	6 UART, 2 SPI, 3 I2C, 2 McASP, 2 CAN, 8 Timers
System	EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch)
Parallel	3 MMC/SD/SDIO, GPIO

 產品功能圖

MYD-AM335X開發板是一款功能豐富的開發板，采用MYC-AM335X核心板加底板的方式，為嵌入式設計人員提供快捷簡單的實踐方式來評估TI AM335X處理器。是一款低功耗、低成本、性價比極高的開發板。如下圖所示：

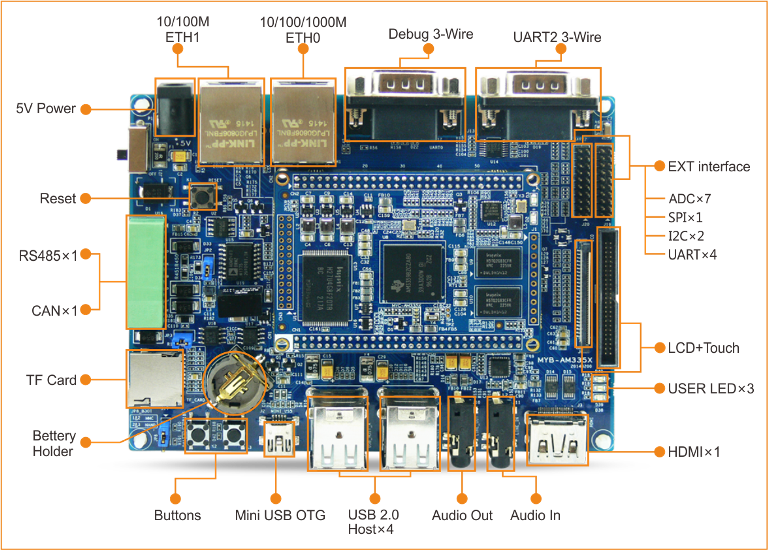

 圖2 MYD-AM335X開發板功能標注圖

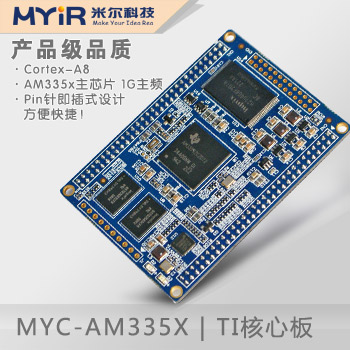

核心板硬件資源

項目	參數	配置
CPU	TI AM3352 (800MHz主頻) TI AM3358 （1GHz主頻） ARM Cortex-A8內核	可選
內存	256MB / 512MB DDR3	可選
Flash	256MB / 512MB NandFlash	可選
以太網	PHY芯片（千兆）	標配
指示燈	一個電源指示燈（紅色）和一個用戶指示燈（綠色）	標配


核心板引出接口信號

項目	參數
網口	引出了一路千兆以太網PHY信號，一路RGMII信號（此路RGMII接口對應的PHY支持最高100Mbps，千兆暫不支持）
USB	可擴展2路獨立USB OTG2.0
串口	可擴展6路串口
I2C	可擴展2路I2C總線
CAN	1路DCAN總線
SPI	可擴展1路SPI
ADC	7路ADC
PWM	2路PWM
SDIO	3路SDIO

底板外設資源(功能列表)

項目	參數
音頻	1路音頻3.5mm輸出接口；1路雙聲道音頻3.5mm輸入接口
顯示	16位真彩色顯示接口，默認480x272分辨率（4.3寸屏），支持 7寸屏（800 *480）
USB	4路高速USB HOST接口 1 路 MINI USB OTG接口
串口	1個RS232調試串口DBGU（Debug Unit），3線 1路普通串口UART2，3線
RS485	1 路RS485接口 （帶信號和電源隔離）
TF	1 路TF卡接口
CAN	1路CAN接口（信號和電源隔離）
HDMI	1路高清HDMI輸出接口
Ethernet	1路1000BASE-T以太網接口，1路100BASE-T以太網接口
用戶燈	2個用戶燈/系統心跳燈（核心板：藍色）
按鍵	4個（1個復位鍵，3個用戶鍵）
電源指示燈	1個電源指示燈（底板：紅色）
用戶擴展接口	7個ADC，1路SPI， 2路I2C，4路UART


電氣特性

項目	參數
工作溫度	0~+70℃商業級 -40~+ 85℃工業級
環境溫度	-50～100 ℃
環境濕度	20%~90%，非冷凝
機械尺寸	底板：130mm x 100mm，厚1.6mm，200g 核心板：70mm x 50 mm，厚 1.6mm，80g
PCB規格	底板：4層，噴錫工藝生產，獨立的接地信號層，無鉛 核心板：6層，沉金工藝生產，獨立的接地信號層，無鉛
電源供電	底板：5V/2A 核心板：3.3V/0.8A
核心板接口類型	120PIN雙排插針接口，間距2.00mm
系統功耗	底板：約5V/2A 底板+核心板：約5V/0.3A 底板+核心板+4.3寸屏：約5V/0.45A 底板+核心板+7寸屏：約5V/0.88A

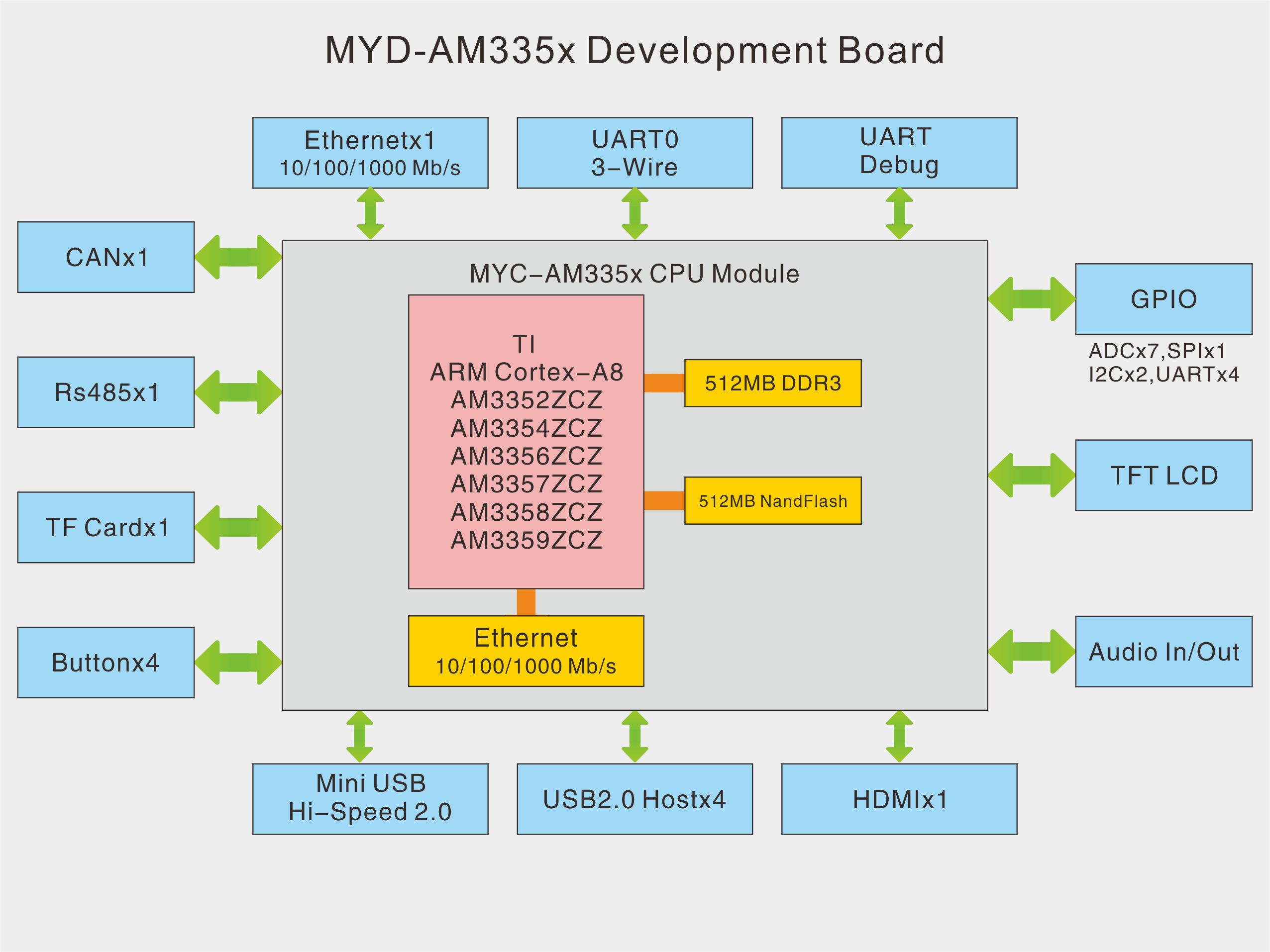

功能結構圖


圖3 MYD-AM335X開發功能結構圖

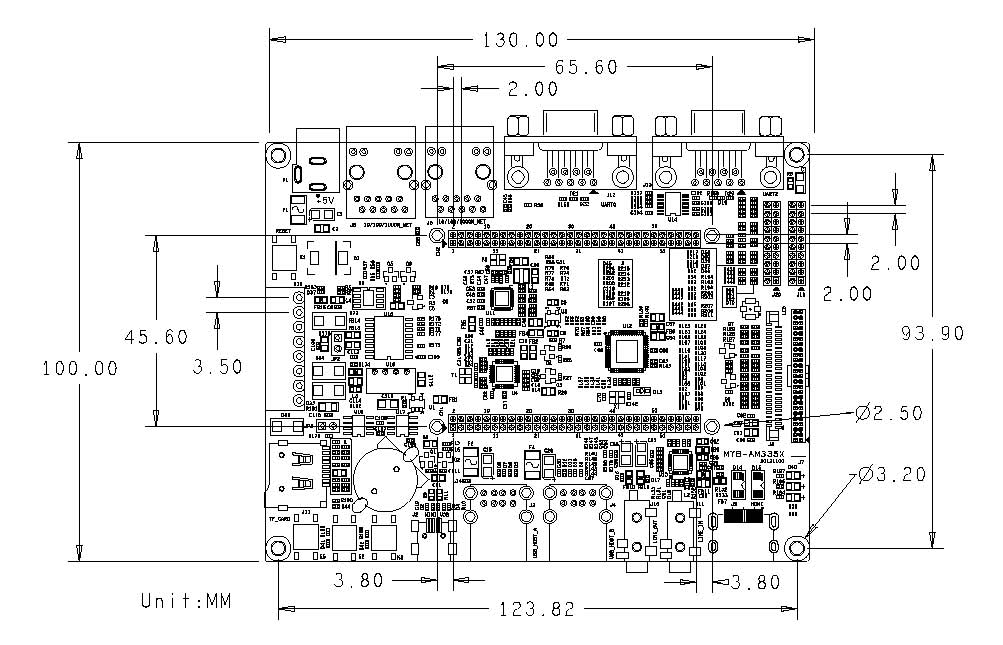

機械尺寸圖

圖4 MYD-AM335X開發板機械尺寸圖

Linux 3.2.0操作系統

類 別	名稱	備注
引導程序	SPL	一級引導程序，提供源碼
	u-boot	二級引導程序，提供源碼
Linux內核	Linux3.2.0	專為MYD-AM335X的硬件制定的Linux內核，提供源碼
	USB OTG	USB OTG驅動，提供源碼
	USB WiFi	USB WiFi驅動，提供源碼
	Ethernet	以太網驅動，提供源碼
	MMC/SD/TF	MMC/SD/TF卡驅動，提供源碼
	NandFlash	NandFlash驅動，提供源碼
	CAN	CAN驅動，提供源碼
	RS485	RS485驅動，提供源碼
	Audio	Audio驅動，提供源碼
	LCD Controller	LCD屏驅動，支持4.3寸，可擴展7寸液晶屏，提供源碼
	RTC	RTC時鐘驅動，提供源碼
	HDMI	HDMI驅動，提供源碼
	Touch driver	電阻觸摸屏驅動，提供源碼
	Botton	Botton驅動，提供源碼
	UART	串口驅動，提供源碼
	LED	LED驅動，提供源碼
文件系統	帶QT庫（v4.8.5）的buildroot文件系統	提供鏡像文件




Linux 4.1.18操作系統

類 別	名稱	備注
引導程序	SPL	一級引導程序，提供源碼
	u-boot	二級引導程序，提供源碼
Linux內核	Linux4.1.18	專為MYD-AM335X的硬件制定的Linux內核，提供源碼
Linux驅動	USB OTG	USB OTG驅動，提供源碼

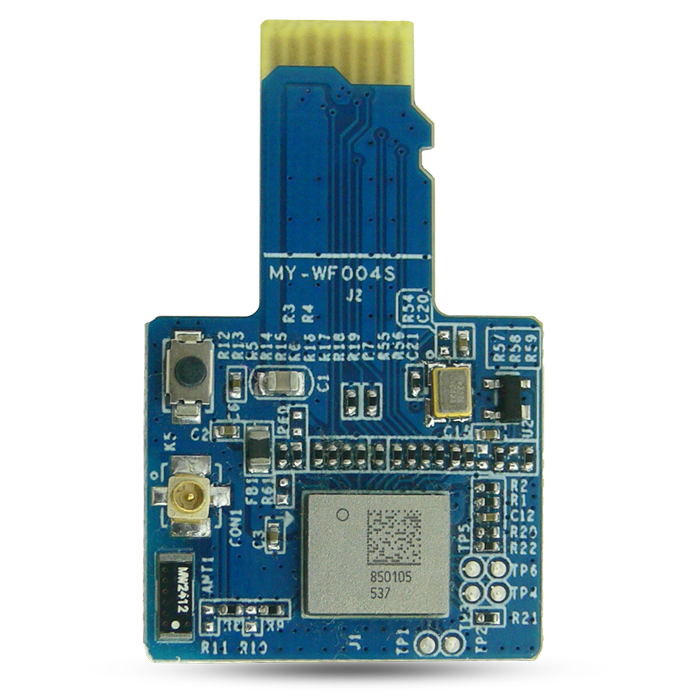

	SDIO WiFi	SDIO WiFi驅動，提供源碼
	Ethernet	以太網驅動，提供源碼
	MMC/SD/TF	MMC/SD/TF卡驅動，提供源碼
	NandFlash	NandFlash驅動，提供源碼
	CAN	CAN驅動，提供源碼
	RS485	RS485驅動，提供源碼
	Audio	Audio驅動，提供源碼
	LCD Controller	LCD屏驅動，支持4.3寸，可擴展7寸液晶屏，提供源碼
	RTC	RTC時鐘驅動，提供源碼
	HDMI	HDMI驅動，提供源碼
	Touch driver	電阻觸摸屏驅動，提供源碼
	Botton	Botton驅動，提供源碼
	UART	串口驅動，提供源碼
	LED	LED驅動，提供源碼
文件系統	帶QT庫（v5.6.2）的buildroot文件系統	提供鏡像文件和buildroot源代碼
例程	Audio, CAN, EEPROM, framebuffer, gpio, keypad, led, mtd, network, rtc, RS232, RS485

Android4.2.0操作系統

類別	名稱	備注
引導程序	Bootstrap	用來引導u-boot，提供源碼
	u-boot	二級引導程序，提供源碼
Linux內核	Linux 3.2.0	專為MYD-AM335X的硬件制定的Linux內核，提供源碼
設備驅動	Ethernet	網口驅動，提供源碼
	USB OTG	USB OTG驅動，提供源碼
	SD	SD驅動，提供源碼
	LCD Controller	LCD屏驅動，支持4.3寸，可擴展7寸液晶屏，提供源碼
	Touch driver	電阻觸摸屏驅動，提供源碼
	Audio	Audio驅動，提供源碼
	HDMI	HDMI驅動，提供源碼
	Botton	Botton驅動，提供源碼
	RTC驅動	RTC時鐘驅動，提供源碼
文件系統	Android4.2.0文件系統	提供二進制鏡像文件

Windows Embedded Compact 7操作系統

類別	名稱	備注
引導程序	X-loader	一級引導程序，提供源碼
	e-boot	二級引導程序，提供源碼
	USB OTG	USB OTG驅動，提供源碼
	Ethernet	以太網驅動，提供源碼
	GPIO	GPIO驅動，提供源碼
	MMC/SD/TF	MMC/SD/TF卡驅動，提供源碼
	NandFlash	NandFlash驅動，提供源碼
	I2c	I2C驅動，提供源碼
	SPI	SPI驅動，提供源碼
	MCASP	MCASP驅動，提供源碼
	Audio	Audio驅動，提供源碼
	LCD Controller	LCD屏驅動，支持4.3寸，可擴展7寸液晶屏，提供源碼
	Touch driver	電阻觸摸屏驅動，提供源碼
	Backlight	Backlight驅動，提供源碼
	Battery	Battery驅動，提供源碼
	RPU	RPU驅動，提供源碼
	UART	串口驅動，提供源碼
	GPIO Keyboard	按鍵驅動，提供源碼
	DMA	DMA驅動，提供源碼
	LED	LED驅動，提供源碼
文件系統	帶QT庫（v4.8.5）的buildroot文件系統	提供BIN文件

MYD-AM335X開發板用于家庭和工業領域的嵌入式應用，包括游戲外設、充電樁計費控制單元、高能玩具、打印機、消費類醫療器械和教育終端以及智能收費系統、智能售貨機、稱重系統等消費產品應用。
