MYD-SAMA5D3X-C開發板是一款基于ATMEL SAMA5D3X處理器（SAMA5D31， SAMA5D33，SAMA5D34，SAMA5D35，SAMA5D36）ARM Cortex A5內核的全功能評估工具，主頻高達536MHz，外擴256/512MB DDR2 SDRAM，256MB NandFlash，4MB DataFlash，64KB EEPROM。主板板載7路串口，2路USB HOST，1路mini USB HOST/Device，1路千兆網口， MMC/SD卡接口，CAN接口,RS485接口等，支持Linux, Android操作系統，資料提供包括用戶手冊，PDF原理圖，外擴接口驅動，BSP源碼包，開發工具等。為開發者提供了完善的軟件開發環境，降低產品開發周期，實現產品快速上市。
該系列產品由 MYB-SAMA5D3X-C 通用底板和 MCC-SAMA5D3X-C 核心板組成，產品系列包括 5 款開發板，分別為：

• MYD-SAMA5D31-C開發板（基于ATMEL公司ATSAMA5D31芯片）
• MYD-SAMA5D33-C開發板（基于ATMEL公司ATSAMA5D33芯片）
• MYD-SAMA5D34-C開發板（基于ATMEL公司ATSAMA5D34芯片）
• MYD-SAMA5D35-C開發板（基于ATMEL公司ATSAMA5D35芯片）
• MYD-SAMA5D36-C開發板（基于ATMEL公司ATSAMA5D36芯片）

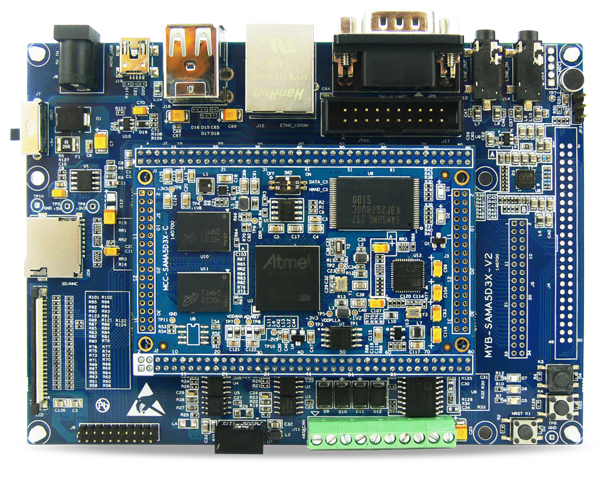

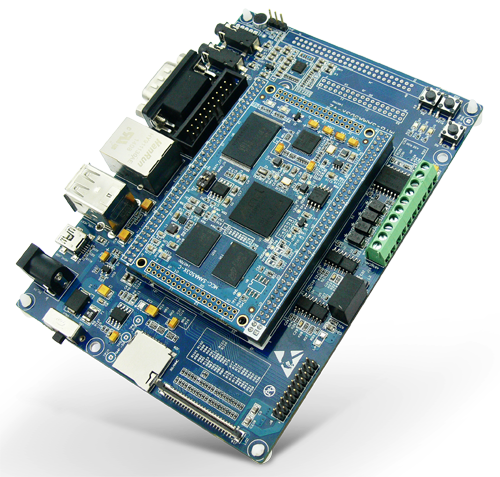

圖1 MYD-SAMA5D3X-C開發板

 產品功能圖

MYD-SAMA5D3X-C開發板是一款功能豐富的開發板，采用MCC-SAMA5D3X-C核心板加底板的方式，為嵌入式設計人員提供快捷簡單的實踐方式來評估 ATMEL SAMA5D3X系列處理器。是一款低功耗、低成本、性價比極高的開發板。如下圖所示：


 圖2 MYD-SAMA5D3X-C開發板功能標注圖

產品選型對比

產 品	MYD-SAMA5D31-C	MYD-SAMA5D33-C	MYD-SAMA5D34-C	MYD-SAMA5D35-C	MYD-SAMA5D36-C
芯 片	ATSAMA5D31	ATSAMA5D33	ATSAMA5D34	ATSAMA5D35	ATSAMA5D36
千兆網口	0	1	1	1	1
LCD	1	1	1	0	1
CAN	0	0	2	2	2
串 口	2	2	2	2	2

核心板硬件資源

項目	參數	配置
CPU	ATMEL  ATSAMA5D31/ATSAMA5D36 ARM® Cortex-A5處理器	可選
主頻	536MHz	標配
內存	256MB/512MB DDR2 SDRAM	可選
Flash	256MB NandFlash，4MB DataFlash	標配
EEPROM	64KB EEPROM	標配
以太網	1路10/100/1000M,用戶可用J2上的PC0-PC9擴展多一路	標配
指示燈	一個電源指示燈（紅色）和一個用戶指示燈（藍色）	標配


核心板引出接口信號

項目	參數
網口	1路千兆網口,用戶可用J2上的PC0-PC9擴展多一路
USB	可擴展3路USB（2路高速USB HOST,1路MINI USB HOST/Device）
串口	可擴展7路串口
I2C	可擴展2路I2C總線
CAN	2路CAN總線
SPI	可擴展1路SPI
ADC	12路12位
總線	可擴展16位數據總線和8位地址總線
GPIO	最多159路GPIO
SDIO	3路

底板外設資源(功能列表)

項目	參數
音頻	1路音頻3.5mm輸入接口，1路耳麥輸入接口 1路雙聲道音頻3.5mm輸出接口
顯示	24位真彩色顯示接口，默認480x272分辨率(4.3寸屏)，最高可支持2048x2048
USB	2路高速USB接口（HOST） 1路mini USB HOST/Device接口
串口	1路調試串口DBGU（Debug Unit），3線
RS485	1 路RS485接口
MMC/SD卡	1 路MMC/SD卡接口
CAN	2路
Ethernet	1路10/100/1000Mb/s以太網接口
JTAG	1路調試接口：20-pin，2.54mm標準JTAG接口
用戶燈	3個用戶燈/系統心跳燈
按鍵	1個復位按鍵，2個用戶按鍵
電源指示燈	1個電源指示燈（底板：紅色），2個用戶燈（底板：紅色和藍色）
用戶擴展接口	6路ADC，2路SPI，2路SDIO，6路串口，1路I2C，16位數據總線，8位地址總線


電氣特性

項目	參數
工作溫度	-40~+ 85℃工業級
環境溫度	-50～100 ℃
環境濕度	20%~90%，非冷凝
機械尺寸	底板：140mm x 100mm,厚1.6mm 核心板：55mm x 82mm，厚1.6mm，125g
PCB規格	底板：4層，沉金工藝生產，獨立的接地信號層，無鉛 核心板：8層，沉金工藝，獨立的接地信號層，無鉛
電源供電	底板，5V/2A 核心板，3.3V/0.5A
核心板接口類型	160PIN雙排接口和68PIN雙排接口，間距2.0MM
系統功耗	底板，約5V/0.05A 底板+核心板，約5V/0.32A 底板+核心板+4.3寸屏，約5V/0.37A

功能結構圖

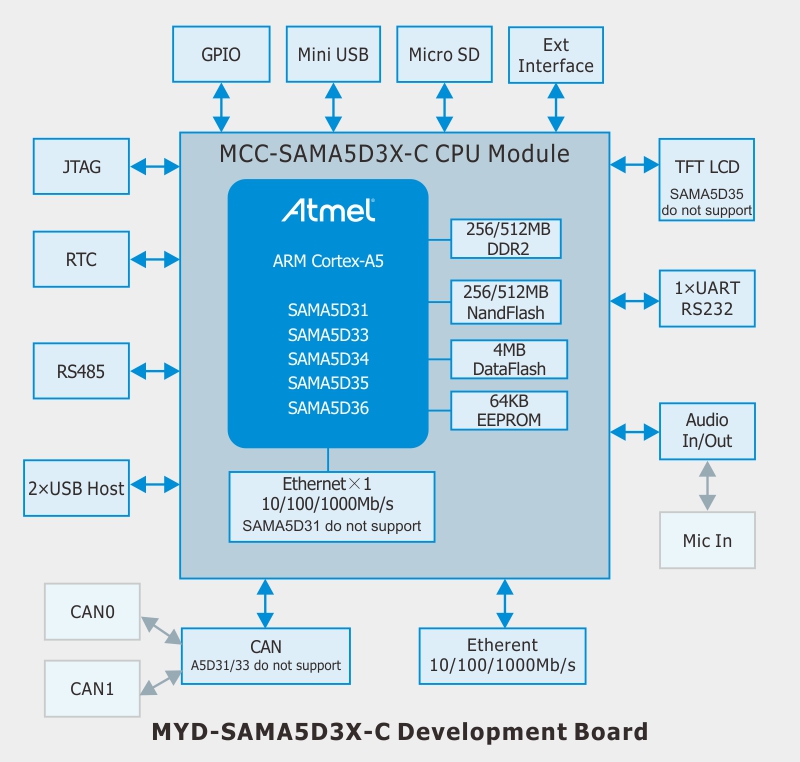

圖3 MYD-SAMA5D3X-C系列開發功能結構圖

機械尺寸圖

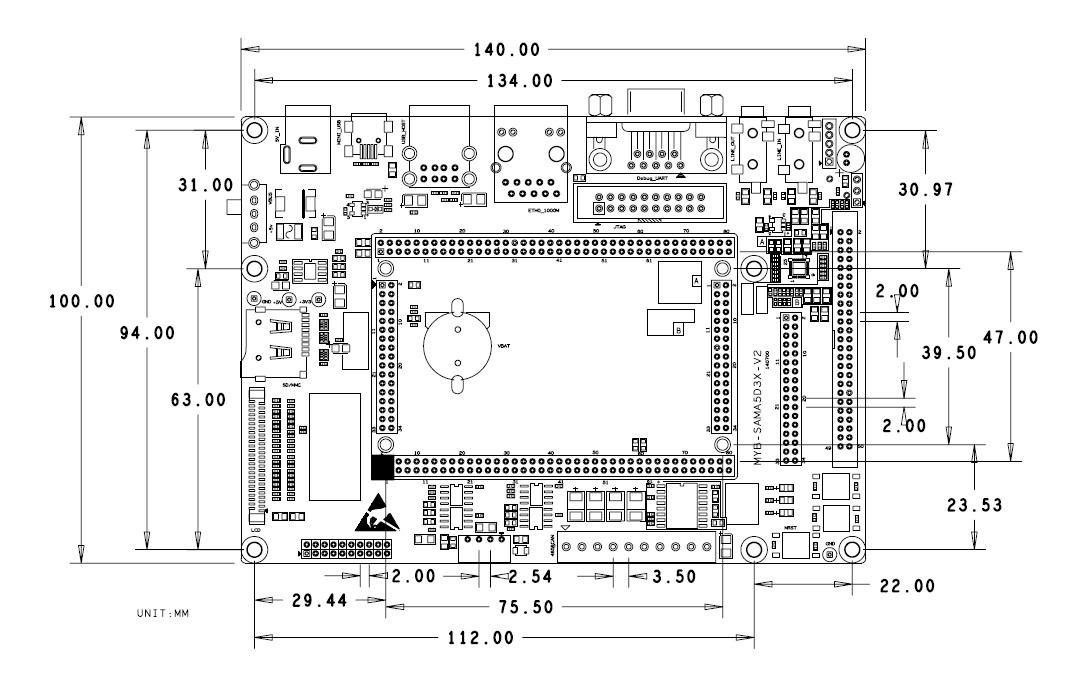

圖4 MYD-SAMA5D3X-C系列開發板機械尺寸圖

Linux 3.6.9操作系統

類 別	名稱	描述
引導程序	AT91Bootstrap	一級引導程序
	u-boot	二級引導程序
Linux內核	linux 3.6.9	linux內核
設備驅動	LED驅動	LED驅動
	NandFlash	NANDFlash驅動
	Dataflash	Dataflash驅動
	SD	SD卡驅動
	SPI	SPI驅動
	CAN	CAN驅動
	LCD+Touch	LCD驅動支持4.3,7寸
	Audio	音頻驅動
	GETH	以太網驅動
	USB	USB驅動
	GPIO	GPIO驅動
	Button	按鍵驅動
	RS485	RS485驅動
	RTC	RTC驅動
	USART	USART驅動
示例程序	Audio	Audio測試
	CAN	CAN測試
	rs232	rs232測試
	rs485	rs485測試
	RTC	RTC測試
	GPIO	GPIO測試
	Network	網絡測試
	mtd	dataflash測試
	key_led	按鍵與led測試
圖形界面	launch	QT界面
	Qt/Embedded4.5.3	QT運行環境

Android4.0.4操作系統

類別	引導程序	描述
引導程序	AT91Bootstrap	一級引導程序
	u-boot	二級引導程序
Linux內核	linux 3.6.9	linux內核
設備驅動	SD	SD卡驅動
	LCD+Touch	LCD驅動，支持4.3,7寸屏
	Audio	音頻驅動
	GETH	以太網驅動
	USB驅動	USB驅動
	Button	按鍵驅動

工業控制，醫療器械，汽車電子，消費電子，手持設備等
