MYD-Y7Z010/007S IO Cape

MYD-Y7Z010/007S IO Cape是米爾電子推出的一款為MYD-Y7Z010/007S開發板設計的IO擴展板，擴展出的接口有HDMI、普通IO、LCD、攝像頭接口，可幫助你在MYD-Y7Z010/007S開發板上拓展出更多應用。

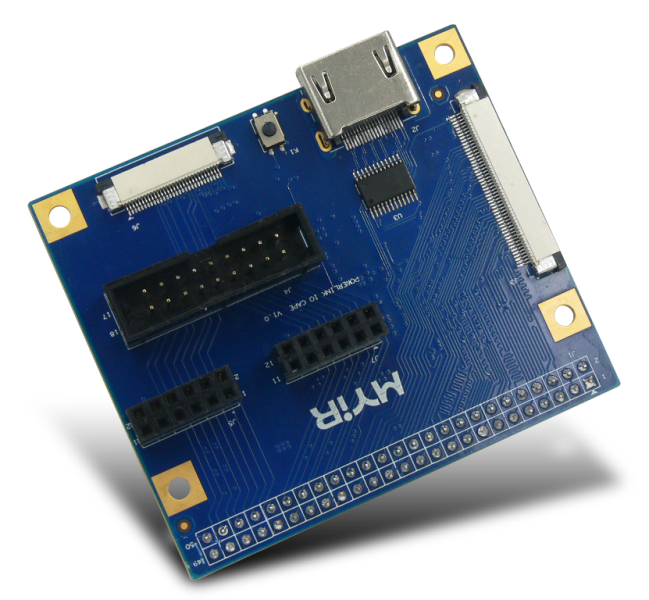

圖1 MYD-Y7Z010 / 007S IO Cape

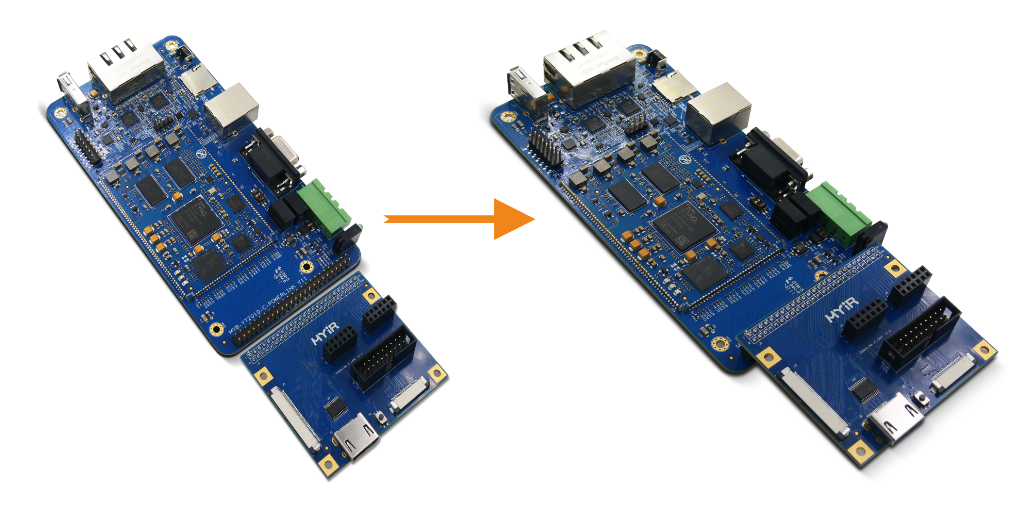

 使用圖例


圖2

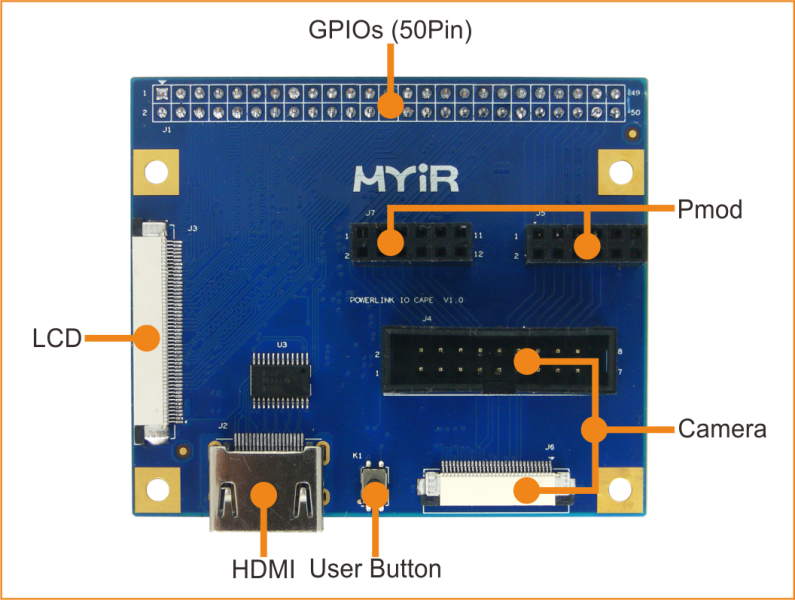

 接口說明


圖 3



 硬件參數

項目	參數
I/O	I/O與板載其他功能接口復用，可以當作普通IO來用
HDMI	最高支持1080P
LCD Touchscreen	可接米爾科技4.3寸和7寸的電容/電阻屏（電阻屏僅支持顯示，不支持觸摸）
Camera	預留兩種攝像頭接口
Pmod	2個Pmod接口，可連接通用的Pmod模塊
尺寸	70mm x 60mm
輸入電源	12V/3.3V
	PL IO：3.3V

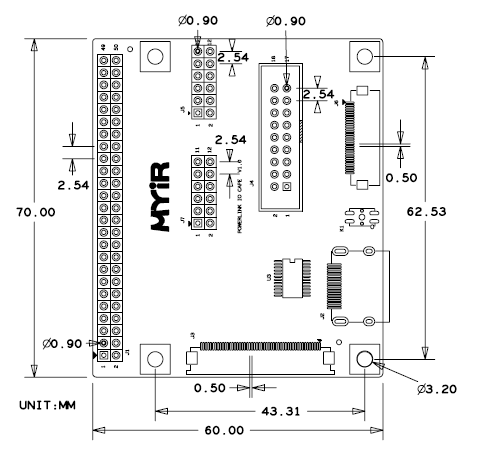

 機械尺寸



 支持產品列表

NO	產品名稱	產品型號	備注
1	MYD-Y7Z010/007S開發板	MYD-Y7Z010-4E512D-667-I
		MYD-Y7Z007S-4E512D-667-I
2	4.3寸電阻觸摸屏	MY-TFT043RV2	不支持觸摸
3	7寸電容觸摸屏	MY-TFT070CV2
4	7寸電阻觸摸屏	MY-TFT070RV2	不支持觸摸
