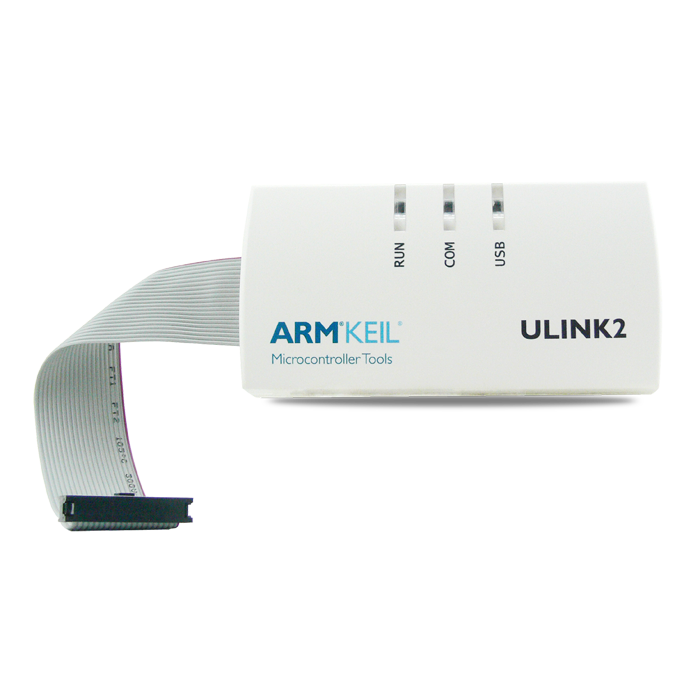

ULINK2仿真器
深圳市米爾科技有限公司是ARM公司官方授權全線工具產品代理商, 提供ARM公司原裝正版開發工具(包括本產品ULINK2)的銷售服務,以及ARM工具產品的市場推廣、產品更新、技術支持和售后服務。
概念:該產品官方名稱為ULINK2仿真器,也稱Keil ULINK2、ARM ULINK2仿真器等,配合Keil MDK-ARM可對ARM MCU進行開發。
相關: Keil MDK-ARM下載,ARM授權證明,米爾典型客戶。

Keil ULINK2調試適配器通過PC機的 USB 端口與目標系統連接(通過JTAG接口,SWD或者OCDS), 允許在目標硬件上編程和調試嵌入式程序。
ULINK2特點
- 支持ARM7,ARM9, Cortex-M,8051和C166設備
- JTAG速度高達10MHz
- 支持Cortex-M串行查看器(SWV)查看數據和時間跟蹤,速度高達1Mbit/s(UART模式)
- 執行、端口仿真和串行調試輸出時的存儲器讀寫實時代理
- 與Keil μVision IDE和Debugger無縫隙集成
- 寬目標電壓,2.7V – 5.5V可用
- USB供電(無須電源)
- 使用標準Windows USB設備,即插即用安裝
-
目標連接器
- 10-pin (0.05") – Cortex調試連接器
- 20-pin (0.10") – ARM標準JTAG連接器
ULINK2可用于
- 片上調試(使用片上JTAG,SWD或者SWV)
- FLASH存儲器編程(使用用戶可配置FLASH編程算法)
使用ULINK2適配器和KEIL μVision IDE/Debugger,可容易地在目標硬件上創建,下載和測試嵌入式應用。
注意:
ULIINK2配合以下工具使用,
MDK 3.04或者以上版本
C51 8.15或者以上版本
C166 6.06或者以上版本
ULINK2規格參數
功能 | ULINK2 |
調試功能 | |
RAM 斷點 | 不限 |
ROM 斷點 (ARM7/9) | 最大為 2 |
ROM 斷點 (Cortex-M3) | 最大為 8 |
ROM 斷點 (μPSD) (執行時無法設置) | 最大為 5 |
ROM 斷點 (XC800)(執行時無法設置) | 最大為 4 |
ROM 斷點 (XC166) | 最大為 4 |
執行斷點(執行時設置) |
![]() |
訪問斷點 (ARM7/9) | 最大為 2(只能讀/寫,帶值) |
訪問斷點 (Cortex-M3) | 最大為 4(帶值) |
訪問斷點 (μPSD) | 最大為 3 |
訪問斷點 (XC800) | 在 IDATA 中最大為 1 |
訪問斷點 (XC166) | 最大為 1 |
調試支持 | |
實時代理 (ARM7/9) |
![]() |
串行線調試 (Cortex-M) |
![]() |
數據跟蹤 (Cortex-M3)(串行線查看器) |
![]() |
指令跟蹤 (Cortex-M3)(嵌入式跟蹤宏單元 - ETM) |
![]() |
性能 | |
JTAG 時鐘 | = 10MHz |
內存讀/寫 | ~ 28KB/s |
閃存讀/寫 | ~ 25KB/s |
數據跟蹤流式處理 | 1Mb/s |
連接器 | |
10-pin(0.05")(Cortex 調試連接器) |
![]() |
20-pin (0.1")(ARM 標準 JTAG 連接器) |
![]() |
20-pin (0.05")(Cortex 調試+ETM 連接器) |
![]() |
16-pin (0.1")(Infineon OCDS 連接器) |
![]() |
14-pin (0.1")(ST μPSD連接器) |
![]() |
I/O 電壓范圍 | 2.7V - 5.5V |
支持的設備系列 | |
XC800 (8051) |
![]() |
μPSD (8051) |
![]() |
XC166/XE166/XC2000 |
![]() |
LPC950 (8051) |
![]() |
ARM7 |
![]() |
ARM9 |
![]() |
Cortex-M0 |
![]() |
Cortex-M1 |
![]() |
Cortex-M3 |
![]() |
Cortex-M4 |
![]() |

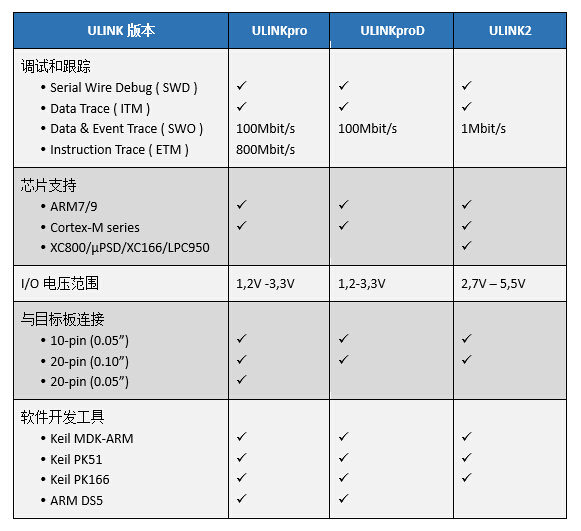

ULINK版本區別
- ULINKpro仿真器:http://m.senyo-trading.com/product/ulinkpro.htm
- ULINKproD仿真器:http://m.senyo-trading.com/product/ulinkpro-d.htm
- DSTREAM仿真器:http://m.senyo-trading.com/product/dstream.htm
