Rico Board

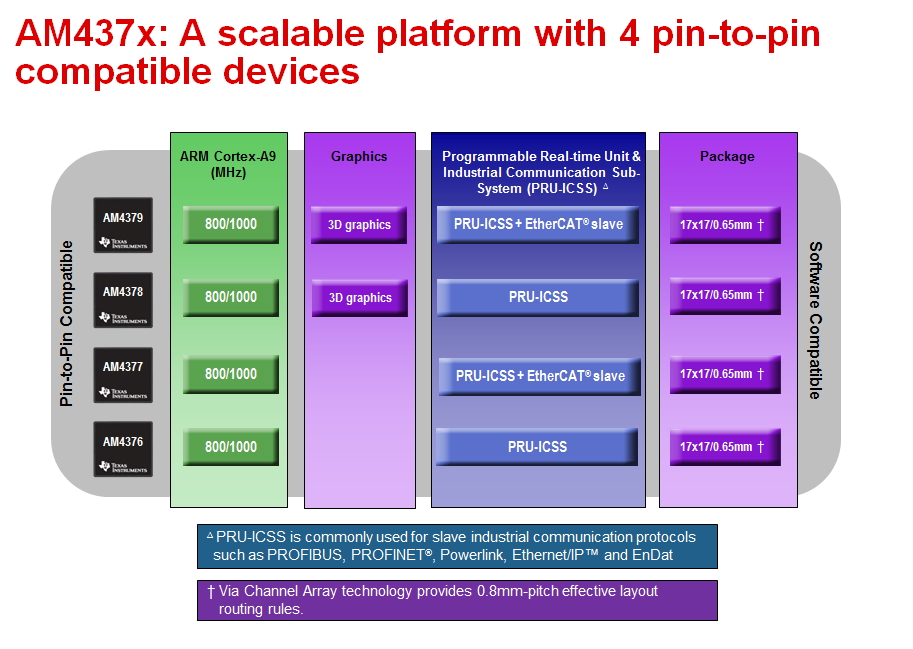

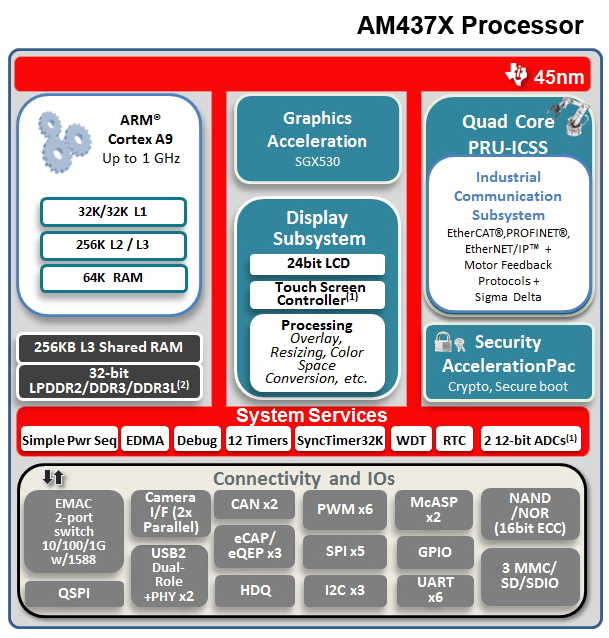

Rico Board(即AM437X開發板)是米爾科技推出的一款以TI AM4378處理器為核心的嵌入式開發板,該板Pin to Pin兼容AM4379/AM4378/AM4377/AM4376處理器。AM437X系列處理器基于高性能ARM Cortex-A9 32位RISC為核心,運行速度最高達1GHz,并提供3D圖形加速和攝像機并行端口,支持LPDDR2/DDR3/DDR3L內存,PRU-ICSS子系統為器件提供附加靈活性,同時提供對EtherCAT和PROFIBUS的可選支持來滿足工業設計的需要。
-
AM437X開發板主板搭載10/100/1000M網口、MINI_USB、USB_Host、LCD、Camera、SD/SDIO卡、ADC、SPI、IIC等接口,支持 Linux3.12.10, Linux4.1.18操作系統。
-
資料提供包括AM437X芯片手冊,Rico Board用戶手冊、原理圖、軟件源代碼等。為開發者提供了完善的軟件開發環境,降低產品開發周期,實現產品快速上市。

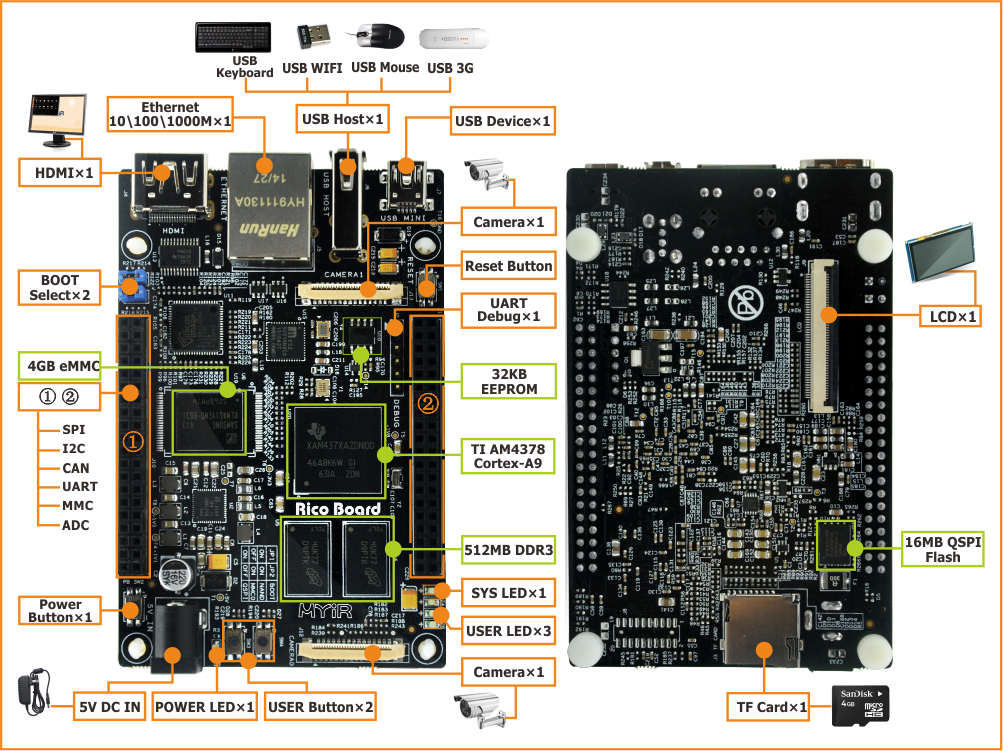

圖1 Rico Board 功能標示圖
電氣參數
![]() |
|
項目 | 參數 |
工作溫度 | -0~+ 70℃,商業級 |
環境溫度 | -50~100 ℃ |
環境濕度 | 20%~90%,非冷凝 |
機械尺寸 | 65mm x 100mm,厚 1.6mm |
PCB規格 | 8層板設計,化學沉金工藝,獨立的完整接地層 |
電源輸入 | DC 5V |

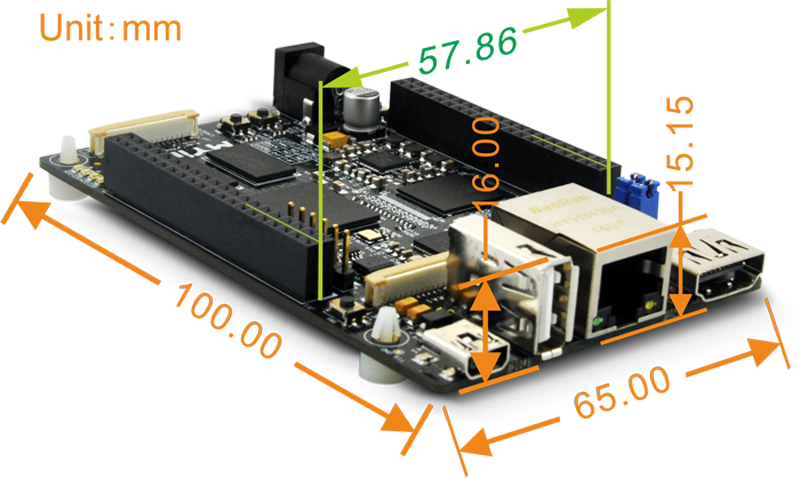

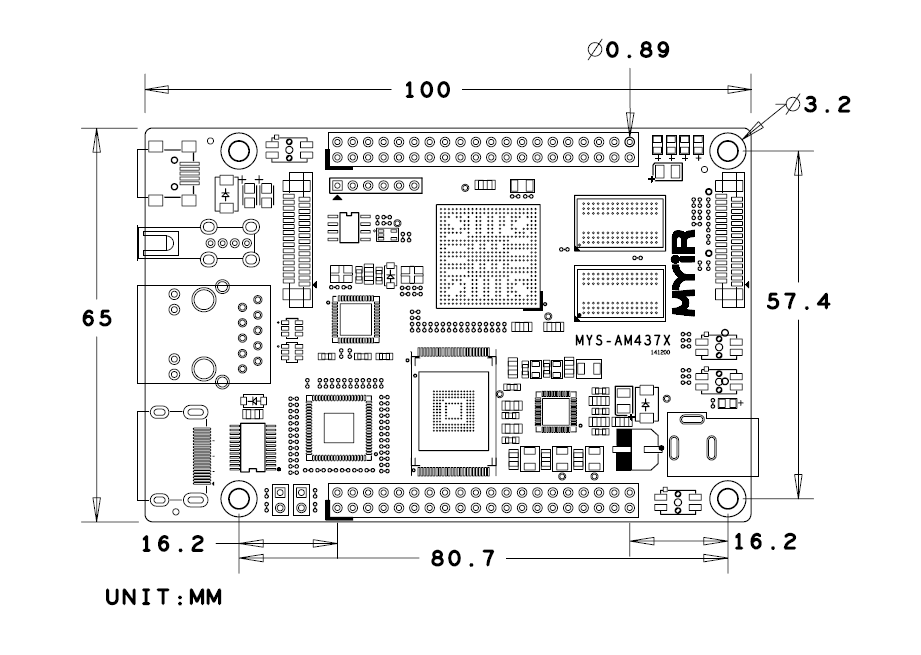

圖3 Rico Board機械尺寸圖

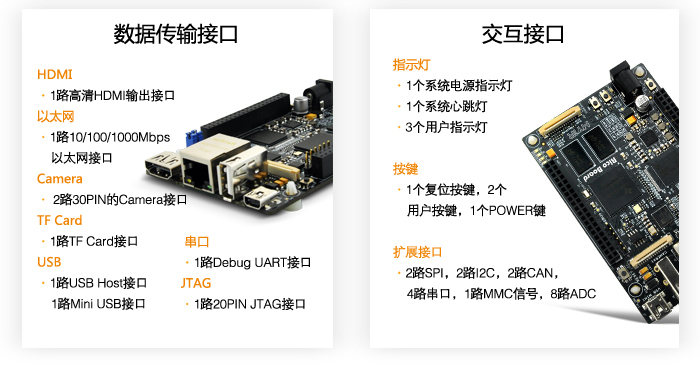

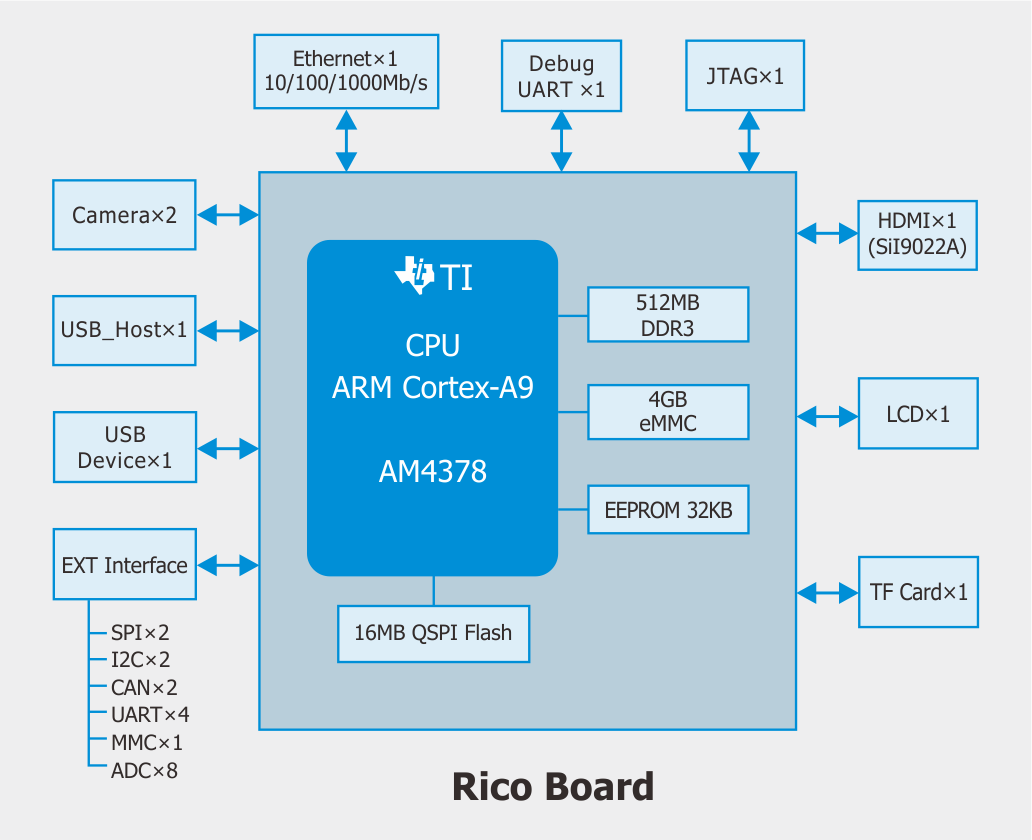

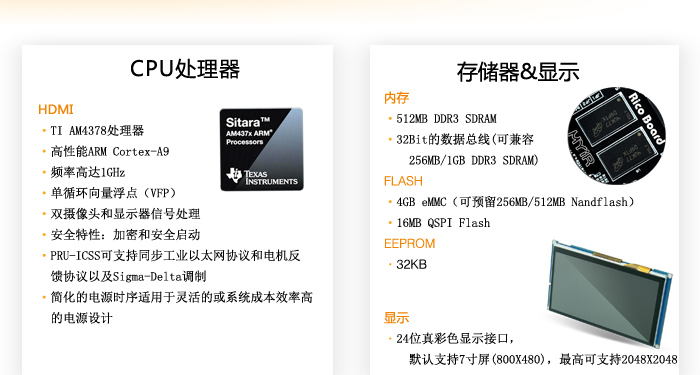

圖2 Rico Board 產品功能圖
![]() |

類別 | 名稱 | 描述 | 源碼 |
引導程序 | MLO(SPL) | 一階引導 | Yes |
U-boot | 二階引導 | Yes | |
Linux內核 | Linux 3.12.10 | 專為Rico Board硬件制定的Linux內核 | Yes |
設備驅動 | USB Host | USB Host驅動 | Yes |
USB Device | USB Device驅動 | Yes | |
I2C | i2c-dev驅動 | Yes | |
Ethernet | 千兆以太網驅動 | Yes | |
MMC | MMC/SD/TF卡驅動 | Yes | |
eMMC | eMMC驅動 | Yes | |
LCD | DSS驅動,支持7寸液晶屏 | Yes | |
RTC | 實時時鐘驅動 | Yes | |
HDMI | SIL9022A驅動 | Yes | |
Touch | 電容觸摸屏驅動 | Yes | |
Button | 按鍵驅動 | Yes | |
UART | 串口驅動 | Yes | |
LED | LED驅動 | Yes | |
GPIO | GPIO驅動 | Yes | |
WDI | 看門狗驅動 | Yes | |
Camera | 雙攝像頭驅動 | Yes | |
QSPI | QSPI Flash驅動 | Yes | |
EERPOM | EERPOM驅動 | Yes | |
文件系統 |
Ramdisk | 帶系統更新工具的輕量級文件系統 | bin |
Matrix | TI 官方提供的Matrix演示系統 | bin | |
Buildroot | 帶Qt 4.8.5庫 | bin | |
應用程序 |
KEY&LED | 按鍵指示燈測試程序 | Yes |
NET | TCP/IP Sokect C/S測試程序 | Yes | |
RTC | 實時時鐘測試程序 | Yes | |
I2C | i2c-dev應用接口演示程序 | Yes | |
EEPROM | EEPROM應用接口演示程序 | Yes | |
Framebuffer | 顯示設備演示程序 | Yes | |
Dual Camera | 雙攝像頭演示程序 | Yes | |
工具 | Cross compiler | Linaro GCC 4.7 | bin |

類 別 | 名稱 | 描述 | 源碼 |
引導程序 | SPL | 一級引導程序 | YES |
u-boot | 二級引導程序 | YES | |
Linux內核 | Linux4.1.18 | 專為Rico Board的硬件制定的Linux內核 | YES |
設備驅動 | USB OTG | USB OTG驅動 | YES |
USB Device | USB Devicei驅動 | YES | |
Ethernet | 千兆以太網驅動 | YES | |
MMC/SD/TF | MMC/SD/TF卡驅動 | YES | |
eMMC | eMMC驅動 | YES | |
LCD Controller | LCD屏驅動,支持7寸,可擴展4.3寸液晶屏 | YES | |
RTC | RTC時鐘驅動 | YES | |
HDMI | HDMI驅動 | YES | |
Touch driver |
電阻觸摸屏驅動 電容觸摸驅動 |
YES | |
Button | Button驅動 | YES | |
UART | 串口驅動 | YES | |
LED | LED驅動 | YES | |
GPIO | GPIO驅動 | YES | |
Watchdog | Watchdog驅動 | YES | |
Camera | 攝像頭驅動 | YES | |
ADC | ADC驅動 | YES | |
QSPI | QSPI Flash驅動 | YES | |
PWM | PWM驅動 | YES | |
SDIO WIFI | SDIO WIFI驅動 | YES | |
USB WIFI | USB WIFI驅動 | YES | |
USB Camera | USB 攝像頭驅動 | YES | |
文件系統 | 帶QT庫(v5.6.2)的buildroot文件系統 | 提供鏡像文件和buildroot源代碼 | |
例程 | Audio, CAN, CAMERA, EEPROM, framebuffer, gpio, keypad, led, rtc, RS232, RS485 |
AM437X開發板適用于工業驅動器Moto Driver、工業人機界面和可編程邏輯控制、條碼掃描儀、工業測試與測量設備、便攜式數據終端PDT、遠程服務終端以及醫療設備等各個領域。
![]() |
![]() |
![]() |
![]() |

名稱 | 型號 | 芯片 | 配置 | 備注 |
Rico Board | MYS-4378-100-C | TI AM4378 | 帶配件包 | 具體配件見配置清單 |
MYS-4378-100-C-S | TI AM4378 | 無配件包 |
狀態 | 產品名稱 | 圖片 | |
![]() |
標配 |
Rico Board 單板 (1PCS) |
![]() |
![]() |
選配 |

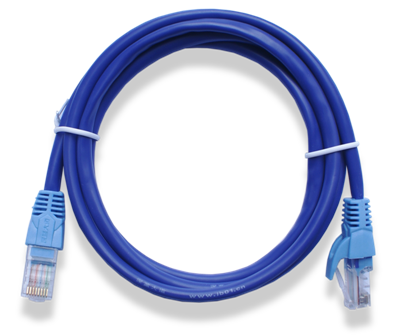

1.5米交叉網線 (1PCS) |
![]() |
![]() |
選配 |

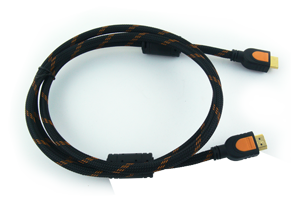

HDMI線 (1PCS) |
![]() |
![]() |
選配 |

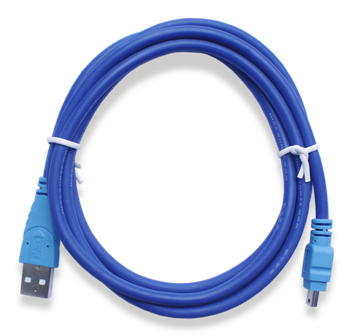

1.5米mini USB 2.0 連接線 (1PCS) |
|
![]() |
選配 |

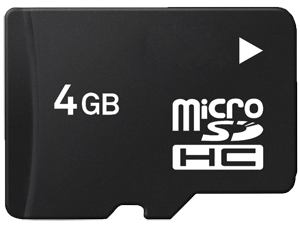

4G TF 卡 (1PCS) |
![]() |
![]() |
選配 | DVD產品光盤 |
![]() |
![]() |
選配 |

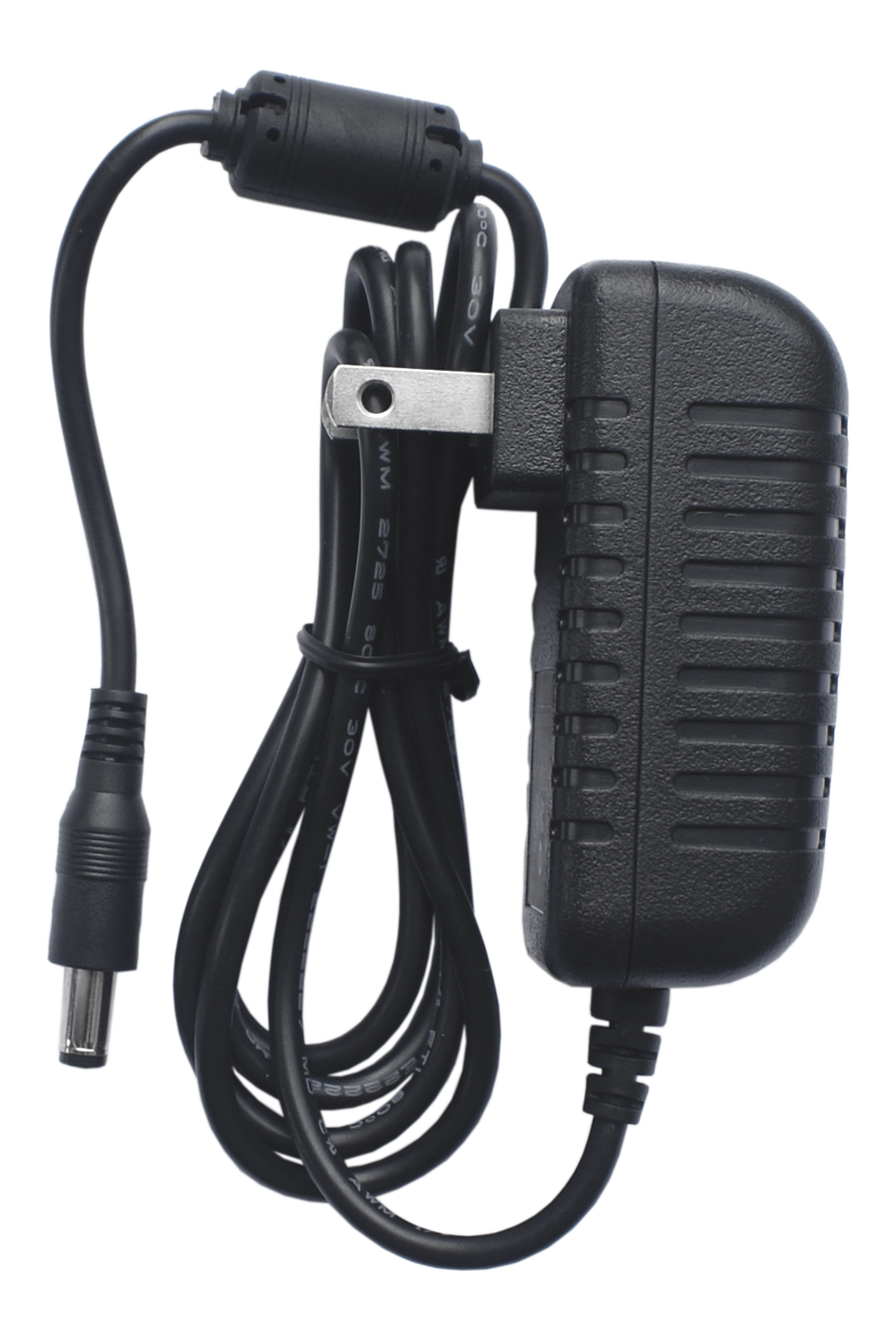

5V/2A電源適配器 (1PCS) |
![]() |
型號 | 名稱 | 型號 | 名稱 |
MY-WF003U USB WIFI模塊 |
![]() |
MY-TFT070CV2 7寸電容式觸摸屏 |
![]() |
MY-CAM002U USB攝像頭模塊 |
![]() |
MY-CAM011B 數字?jǐn)z像頭模塊 |
![]() |
MY-UART012U USB轉COM線 |
![]() |

|
