Z-turn IO Cape

Z-turn IO Cape 是米爾科技推出的一款專為Z-turn Board設計的IO擴展板，擴展出的接口有ADC，普通IO，LCD，攝像頭接口，可以幫助你在Z-turn Board上擴展出更多應用。

點擊淘寶購買


圖1 Z-turn IO Cape

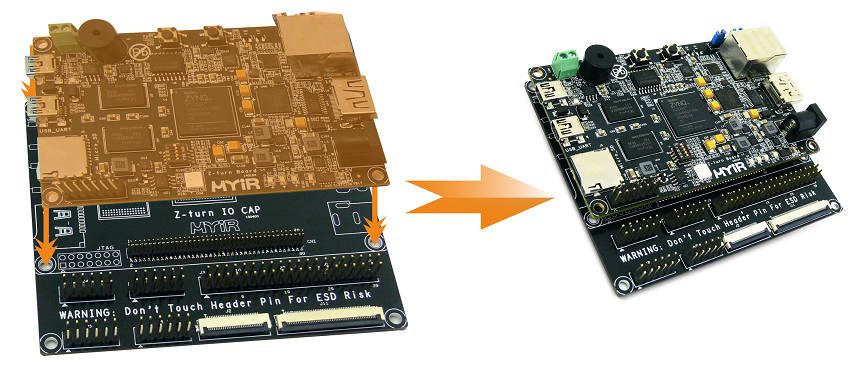

 使用圖例

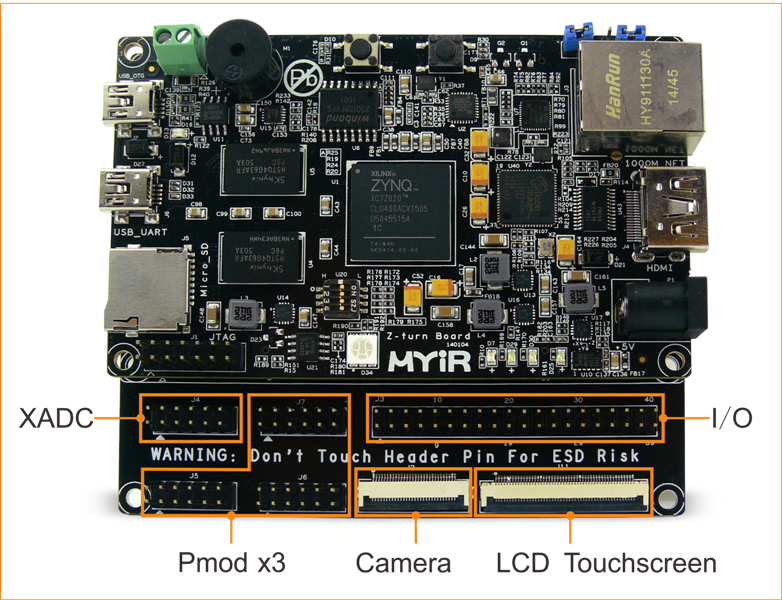

 接口說明





 硬件參數

項目	參數
I/O	I/O功能，與LCD引腳共用，如果不使用LCD可當作普通IO來用
LCD Touchscreen	可接米爾科技4.3寸和7寸的電容/電阻屏
Camera	目前預留的攝像頭接口，連接到J2
Pmod	3個Pmod接口，可連接通用的Pmod模塊
ADC 接口	可接1路ADC（可以是差分信號），擴展了PS的4個IO
尺寸	102mm x 88mm
輸入電源	5V/1A，3.3V/1A PS IO：3.3V PL IO：3.3V
ADC輸入	0～1.8V

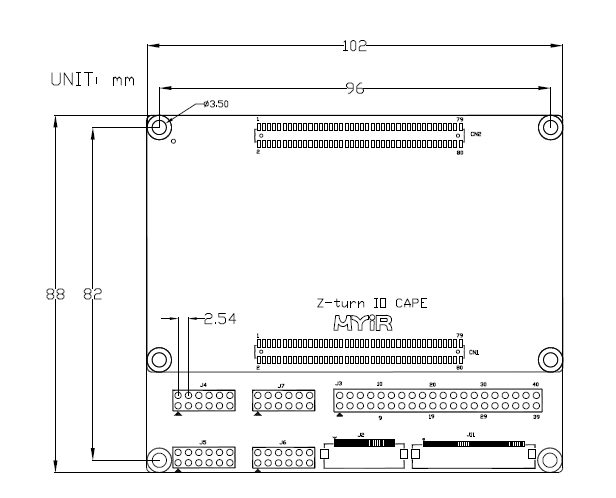

 機械尺寸



 支持產品列表

NO	產品名稱	產品型號	備注
1	Z-turn Board	MYS-7Z010-C MYS-7Z010-C-S MYS-7Z020-C MYS-7Z020-C-S
2	4.3寸電阻觸摸屏	MY-TFT043RV2	不支持觸摸
3	7寸電容觸摸屏	MY-TFT070CV2
4	7寸電阻觸摸屏	MY-TFT070RV2	不支持觸摸
