Z-turn Lite IO Cape

Z-turn Lite IO Cape 是一款為Z-turn Lite Board 設計的 IO 擴展板，擴展出的接口有HDMI，普通 IO，LCD，攝像頭接口，可以幫助您在Z-turn Lite Board 上實現更多應用。

點擊淘寶購買

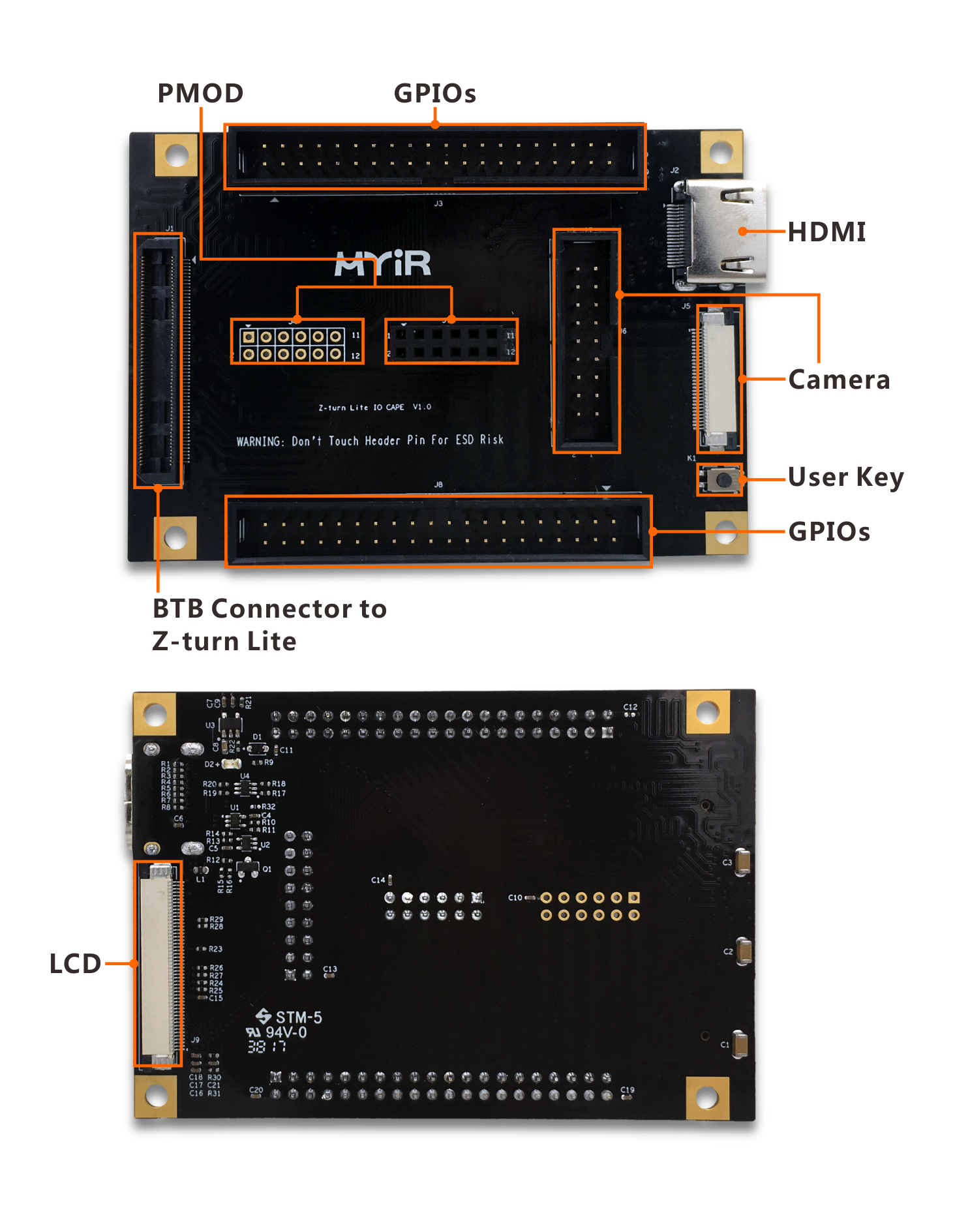

圖1 Z-turn Lite IO Cape

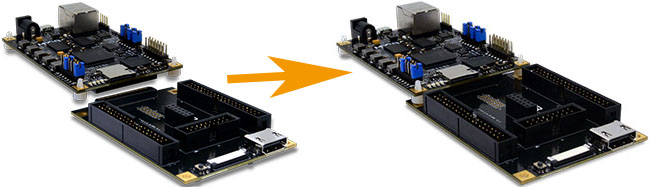

 使用圖例




 接口說明





 硬件參數

項目	參數
40PIN IO擴展接口	兩個2.54mm間距的2*20-pin 擴展連接器 J3與Camera(J5&J6)/pmod(J4&J7)復用，J8與LCD(J9)復用
LCD 觸摸屏	支持0.5mm間距50pin FPC連接器，支持米爾7寸電容觸摸屏
攝像頭接口	Dvp攝像頭接口：同時支持2.54mm間距的2*9-pin母座以及30-pin FPC連接器，支持米爾的coms攝像頭
Pmod	2個Pmod接口，可連接X(jué)ilinx標準的Pmod模塊
HDMI 接口	1個，支持輸入或者輸出（最高支持1080p分辨率），米爾提供HDMI和LCD顯示的參考設計，所有IP核均為Xilinx提供，沒有額外license限制，提供Vivado工程和Sdk測試程序以及Linux驅動 （目前只提供720p的demo，1080p正在內測中，后續更新）
尺寸	91mm x 63mm
輸入電源	5V/1A，3.3V/1A

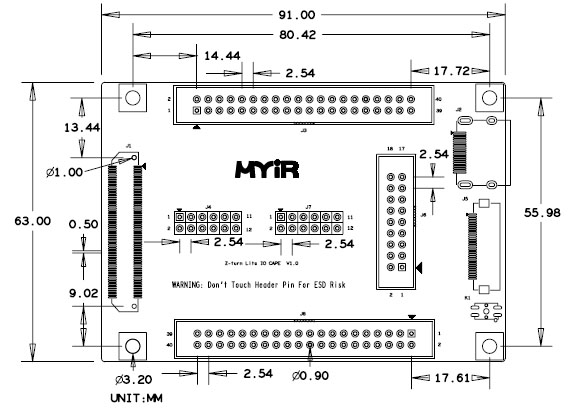

 機械尺寸



 支持產品列表

NO	產品名稱	產品型號	備注
1	Z-turn Lite	MYS-7Z007S-C-S MYS-7Z010-L-C-S
2	Z-turn Lite Kit	MYS-7Z007S-C MYS-7Z010-L-C
3	7寸電容觸摸屏	MY-TFT070CV2

 MYIR全系列產品模塊支持列表
