名稱	型號	芯片	配置	備注
Z-turn Lite Board	MYS-7Z007S-C	XC7Z007S-1CLG400C	帶配件包	具體配件見 配置清單
	MYS-7Z007S-C-S	XC7Z007S-1CLG400C	無配件包（僅配TF卡、光盤）
	MYS-7Z010-L-C	XC7Z010-1CLG400C	帶配件包	具體配件見 配置清單
	MYS-7Z010-L-C-S	XC7Z010-1CLG400C	無配件包（僅配TF卡、光盤）

序號	名稱	數量	備注
	MYS-7Z007S-C單板	1
	DVD產品光盤	1	包括底板原理圖（PDF）,用戶手冊,源碼等

型號	名稱	型號	名稱
5V/2A 電源適配器 （1PCS）		1.2米Mico USB2.0 連接線（1PCS）
1.5米交叉網線 （1PCS）		MY-UART012U USB轉COM線 （1PCS）
4G TF卡 （1PCS）

 MYIR全系列產品模塊支持列表

Zynq-7000 All Programmable SoC 產品優勢

  Zynq®-7000 全可編程 SoC (AP SoC) 系列集成 ARM® 處理器的軟件可編程性與 FPGA 的硬件可編程性，不僅可實現重要分析與硬件加速，同時還在單個器件上高度集成 CPU、DSP、ASSP 以及混合信號功能。Zynq-7000 系列包括單核 Zynq-7000S 器件和雙核 Zynq-7000 器件，是單位功耗性價比最高的全面可擴展的 SoC 平臺，可充分滿足您的獨特應用需求。
  Zynq-7000S 器件采用與 28nm Artix®-7 可編程邏輯配對的單核 ARM Cortex™-A9 處理器，是可擴展 Zynq-7000 平臺的最低成本產品。Zynq-7000S 和 6.25Gb/s 收發器一起提供，配備有通用固化外設，所實現的成本優化系統集成是電機控制與嵌入式視覺等工業物聯網應用的理想選擇。
Zynq-7000 器件配備雙核 ARM Cortex-A9 處理器，該處理器與基于 28nm Artix-7 或 Kintex®-7 的可編程邏輯集成，可實現優異的性能功耗比和最大的設計靈活性。Zynq-7000 具有高達 6.25M 的邏輯單元以及從 6.6Gb/s 到 12.5Gb/s 的收發器，可為多攝像頭駕駛員輔助系統和 4K2K 超高清電視等大量嵌入式應用實現高度差異化的設計。

 以處理器為核心的高價值應用架構

• ARM® 單/雙核 Cortex™-A9 MPCore 處理器。
• 固定的處理系統，可獨立于可編程邏輯運行 。
• 處理器在復位時進行啟動，就像任何基于處理器的器件或 ASSP 一樣 。
• 處理器作為“系統主控單元”，可用于控制可編程邏輯的配置，以實現在操作期間對可編程邏輯實現完整或部分重配置功能 。
• 標準開發流程 為軟件開發者提供了一個熟悉的編程環境。

 靈活且不會過時的技術

• 處理系統與可編程邏輯的緊密集成，使設計團隊能夠創建定制化 ASSP。
• 可使用廣泛采用的業界標準 AMBA 互連技術輕松添加外設和加速器，從而滿足特定的應用功能、性能和延遲要求 。
• 能夠與可編程邏輯共享處理器存儲器（內部和外部），從而實現高帶寬低延遲的需求 。
• 所實現的性能超越了離散處理器、FPGA 或 FPGA 軟核的性能 。
• 無需深?yuàn)W的 FPGA 知識技能，便可使用更高級別的綜合來實現協處理引擎 。
• 提供了軟件和硬件的可編程性 。
• 軟件更新和硬件 - 無論是對可編程邏輯進行靜態還是動態的部分或完整重配置，都可以在 ARM 處理系統的控制下完成 。
• 可編程邏輯的重配置特性，允許您在開發階段的后期執行修改操作，從而滿足不斷變化的市場需求，同時，現場升級功能還可延長產品的在市時間。

 可擴展平臺

• 通用處理系統可實現橫向與縱向擴展：
• 橫向：通過可編程邏輯技術，設計人員可采用其 Zynq-7000 All Programmable SoC 設計來滿足其公司內部的多個產品線和各種應用的需求。
• 縱向：對于特定產品線，使用 Zynq-7000 器件進行產品開發的設計人員不僅能夠設計出低成本、低功耗的經濟型系統，而且在使用相同平臺的前提下，還可以設計出多功能、高性能的高端系統。
• Zynq-7000 器件的可擴展性使公司能夠?qū)ν顿Y和開發工作進行合理化配置，從而加速產品上市進程，并且將更多資源用于實現產品差異化。
• 利用業界標準的互連技術可實現設計重用，從而加快系統開發 。
• 在可支持開源和業界領先商用操作系統和工具套件的開發工具環境下，可最大限度地減少開發投資 。
• 一個代碼庫可在多個產品線和多種應用中進行擴展。

 物料清單(BOM)成本削減

• 單芯片解決方案：提供了綜合的處理系統和可編程邏輯 。
• 在單一的架構中進行軟硬件開發 。
• 有助于開發板的設計開發 。
• 通過簡化設計的復雜性，來減少系統組件的數量并降低風險 。
• 減少組件的數量 。
• 降低電源數量和電源要求 。
• 為平臺設計重用提供了簡化的 PCB 設計 。

 可擴展器件系列

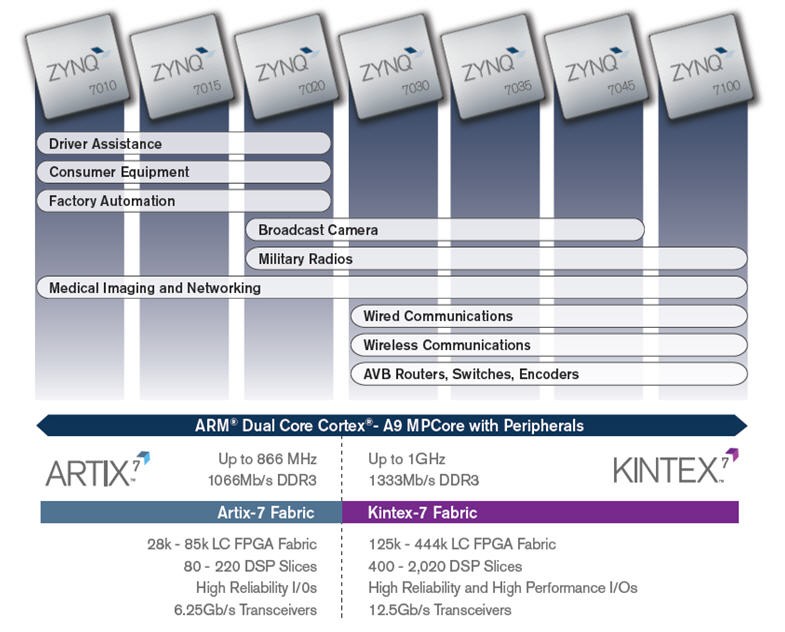

Zynq-7000 AP SoC 系列利用了 Xilinx 7 系列 FPGA 中使用的 28nm 可擴展的優化可編程邏輯。每款器件都可以滿足多種應用和多種使用情況下的獨特需求。可擴展型號：Z-7007S、Z-7014S、和Z-7010和Z-7020 。充分利用 Artix®-7 FPGA 可編程邏輯，并為高容量應用提供更低功耗和更低成本。

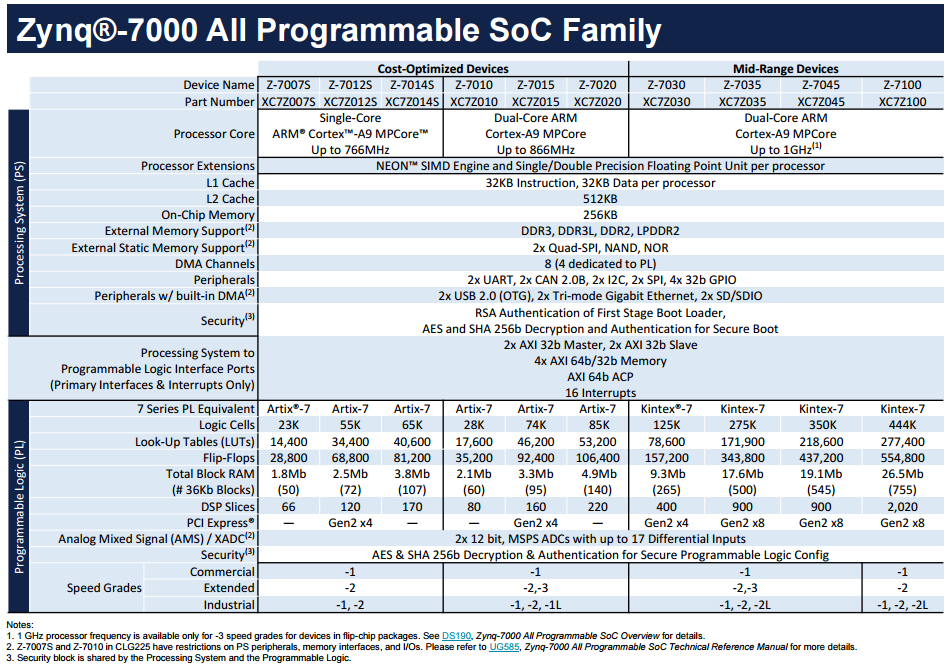

 處理系統 (PS)

特性	Zynq-7000S	Zynq-7000
器件	Z-7007S、 Z-7012S、 Z-7014S	Z-7010, Z-7015, Z-7020	Z-7030、 Z-7035、 Z-7045、 Z-7100
處理器核	單核 ARM® Cortex™-A9 MPCore™	雙核 ARM Cortex-A9 MPCore
最大頻率	高達 766MHz	高達 866MHz	高達 1GHz
支持外部?jī)?nèi)存	DDR3、 DDR3L、 DDR2、 LPDDR2
關鍵外設	USB 2.0、Gigabit Ethernet、SD/SDIO
專用外設引腳	多達128個	多達128個	128

 可編程邏輯

	Z-7007S	Z-7012S	Z-7014S	Z-7010	Z-7015	Z-7020
邏輯單元 (K)	23	55	65	28	74	85
Block RAM (Mb)	1.8	2.5	3.8	2.1	3.3	4.9
DSP Slice	60	120	170	80	160	220
最大 I/O 引腳	100	150	200	100	150	200
最大收發器數量	-	4	-	-	4	-

序號	軟件名稱
		更新時間	大小	下載
1	Z-turn Lite入門指導手冊	2017.8.2	4.94M	下載
