MYD-C7Z015開發板
- Xilinx Zynq-7015處理器,Cortex-A9雙核+FPGA
- 最高766MHz主頻
- 1GB DDR3,4GB eMMC,32MB QSPI
- 豐富外設接口
- 靈活可擴展性
- 完美支持Linux 3.15.0
- 淘寶鏈接:https://detail.tmall.com/item.htm?spm=a1z10.5-b-s.w4011-23652521597.128.1d1b6e4c6nPdxT&id=645994163542&rn=1a13e30160823d252385e93b4d8dc543&abbucket=11&skuId=4823510743244
-
深圳市米爾科技有限公司作為Xilinx全球官方合作伙伴,提供基于Xilinx SoC的全方位解決方案。MYD-C7Z015是米爾科技推出的基于Xilinx Zynq-7015(XC7Z015)芯片的一款FPGA+ARM的嵌入式開發板,該產品采用核心板加底板架構模式,提供了穩定的CPU最小系統模塊,方便二次開發產品外圍接口、功能,使不同行業應用的產品快速上市。
- 基于高性能雙核ARM Cortex-A9處理系統
- 每核心一NEON協處理器
- 最高支持866MHz主頻
- 兩級高速緩存(每核心32KB I-Cache 32KB D-Cache 一級緩存,兩核心共享512KB二級緩存)
- 256KB 片上RAM
- 外部動態存儲器支持DDR3,DDR3L,DDR2,LPDDR2
- 外部靜態存儲器支持2xQSPI,NAND,NOR
- 外圍接口支持:
- 8個DMA通道(其中4個PL專用)
- 支持加解密、授權(RSA/AES,SHA),安全啟動

MYD-C7Z015開發板是由MYC-C7Z015核心板加MYB-C7Z015底板組成,以Xilinx Zynq-7015作為核心的嵌入式核心板。采用了Xilinx最新的基于28nm工藝流程的Zynq-7000 All Programmable SoC平臺,將ARM處理器和FPGA架構緊密集成,PS單元擁有雙核ARM Cortex-A9 MPCore的高性能,低功耗特性,在設計中能更好的滿足各種工業需要。主板搭載串口,網口,MMC/SD/SDIO卡接口,ADC接口,CAN等接口,支持Linux,資料提供包括用戶手冊,PDF底板原理圖,外擴接口驅動,BSP源碼包,開發工具等。為開發者提供了完善的軟件開發環境,降低產品開發周期,實現產品快速上市。

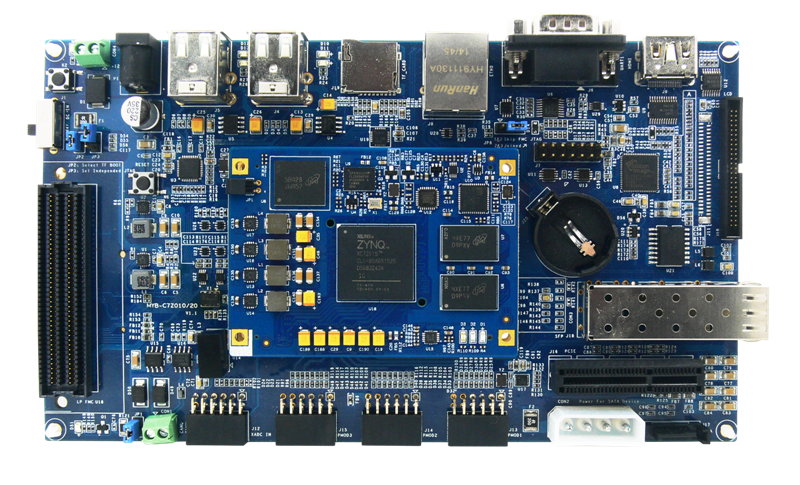

圖1 MYD-C7Z015開發板

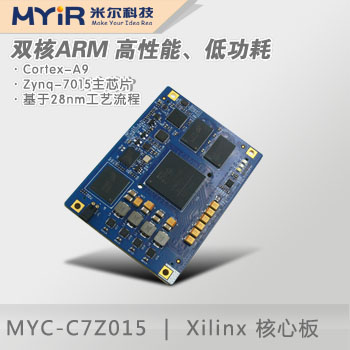

MYC-C7Z015核心板功能:

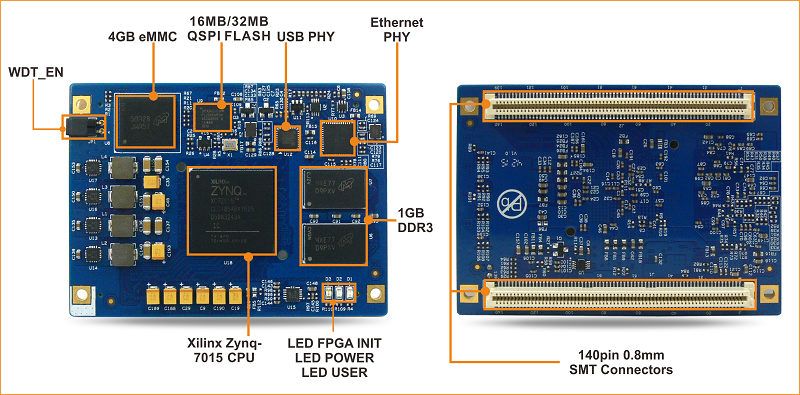

圖2 MYC-C7Z015核心板功能標識
核心板硬件資源:
項目 | 參數 | ||||||||||||||||
CPU資源 |
處理器系統單元(PS):
2x USB 2.0 (OTG), 2x Tri-mode Gigabit Ethernet, 2x SD/SDIO
|
||||||||||||||||
內存 | 1GB DDR3 SDRAM(512MB*2) | ||||||||||||||||
Flash |
4GB eMMC QSPI默認32MB,16MB可選 |
||||||||||||||||
PHY |
1路千兆SGMII以太網PHY 1路USB 2.0 ULPI PHY |
||||||||||||||||
看門狗 | 外置看門狗電路 | ||||||||||||||||
指示燈 | 一個電源指示燈(藍色),一個FPGA燒寫完成指示(紅色)和一個用戶指示燈(綠色) |
核心板引出接口信號
項目 | 參數 |
Ethernet | 1路千兆網口(PS Ethernet 0) |
USB | 1路USB OTG2.0 (PS USB 0) |
UART |
PS端最多2路UART(由PS_MIO端口復用引出); 通過PL端用戶可自行擴展。 |
I2C |
PS端最多2路I2C(由PS_MIO端口復用引出); 通過PL端用戶可自行擴展。 |
CAN |
PS端最多2路CAN(由PS_MIO端口復用引出); 通過PL端用戶可自行擴展。 |
SPI |
PS端最多1路SPI(由PS_MIO端口復用引出); 通過PL端用戶可自行擴展。 |
ADC | 1路獨立差分ADC,另16個ADC通道可從PL引腳引出。 |
SDIO | 1路SDIO(PS SDIO 0),接TF卡。 |
PL端Bank13 | 共37 Pin,可最多配置成18對差分信號及1個單端信號或37個單端信號。 |
PL端Bank34 | 共50 Pin,可最多配置成24對差分信號及2個單端信號或50個單端信號。 |
PL端Bank35 | 共50 Pin,可最多配置成24對差分信號及2個單端信號或50個單端信號。 |
PL 端Bank112 | 4x GTP 串行收發器信號,2x 差分參考時鐘輸入信號。 |
產品功能

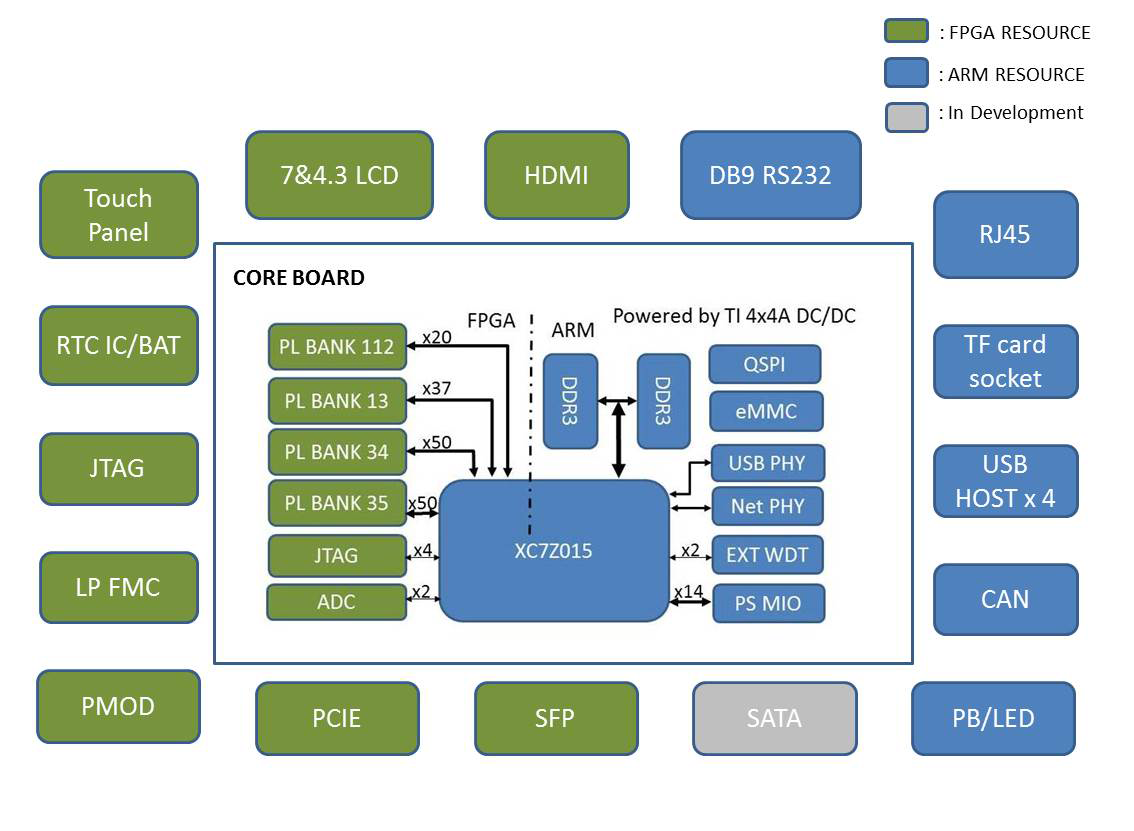

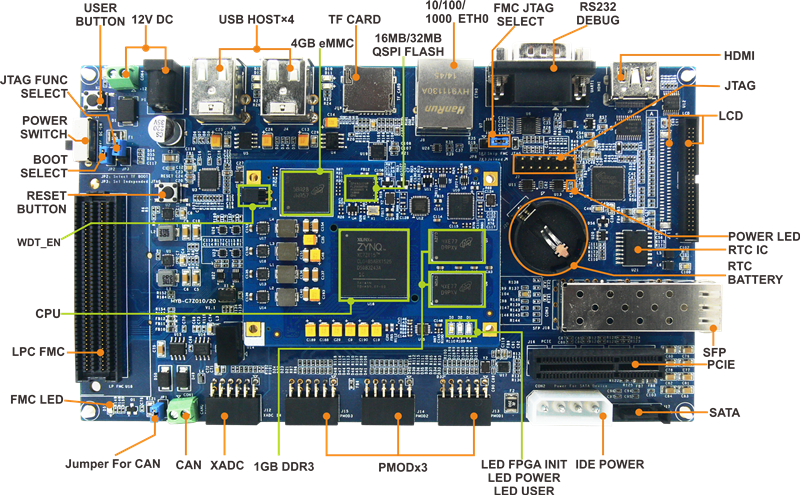

圖3 MYD-C7Z015開發板功能標識
功能列表
項目 | 參數 | |
PS單元 | ||
USB | 4路USB Host接口(USB HUB 擴展) | |
串口 | 1路RS232, DB9接口 | |
TF card | 1路TF card(支持外部啟動) | |
CAN | 1路CAN接口 | |
Ethernet | 1路10/100/1GMbps以太網接口 | |
JTAG | 1路PS/PL復用 JTAG接口 | |
RTC | 外部RTC模塊 | |
IIC | 1路IIC接口:連接LCD和電阻觸摸屏IC | |
跳線帽 |
1個跳線帽:選擇TF卡或者QSPI啟動 1個跳線帽:支持選擇PS和PL復用JTAG,或獨立JTAG(需要PL配置PL端引腳做JTAG) 1個跳線帽:選擇是把FMC上模塊加進JTAG(板載JTAG接口) |
|
PL單元 | ||
XADC | 1路XADC接口 | |
FMC | 1路xilinx標準LPFMC接口 | |
HDMI | 1路HDMI接口,YCrCb 16bit,不支持音頻 | |
LCD | 與HDMI復用顯示信號,RGB 16bit | |
TP | 支持電阻觸摸屏和電容屏 | |
LED |
1個LED:指示是否存在FMC模塊接入 1個LED:電源燈 |
|
PMoD | 3路 | |
SFP | 1路SFP接口,配RJ45接口SFP千兆以太網模塊(SFP-GE-T) | |
PCIE | 1路PCIE接口 |
電氣特性
項目 | 參數 |
工作溫度 | 0~+ 70℃商業級 |
環境濕度 | 20%~90%,非冷凝 |
機械尺寸 |
底板:190mm x 110 mm 核心板:75mm x 55 mm |
PCB規格 |
底板:4層,沉金工藝生產,獨立的接地信號層,無鉛 核心板:12層,沉金工藝生產,獨立的接地信號層,無鉛 |
電源供電 |
核心板:5V/0.5A 開發板:12V/0.5A |
核心板接口類型 | 2*140 Pin 0.8mm間距雙排PCB連接器 |
系統功耗 |
核心板:2.5W 開發板:6W |
產品結構圖
圖4 MYD-C7Z015開發板功能圖

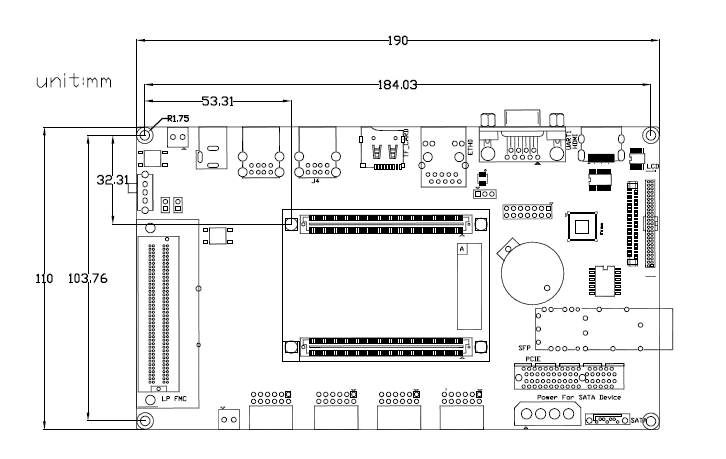

機械尺寸
圖5 MYD-C7Z015開發板機械尺寸圖

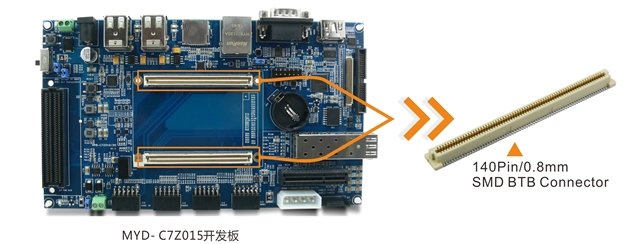

核心板對應底板接插件
Linux 3.15.0操作系統
類別 | 名稱 | 備注 |
交叉編譯器 | gcc 4.6.1 | gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-50) |
引導程序 | BOOT.BIN | 一級引導程序,包括FSBL、bitstream,提供源碼 |
uboot | 二級引導程序,提供源碼 | |
Linux內核 | Linux 3.15.0 | 專為MYD-c7z015_20的硬件制定的Linux內核,提供源碼 |
驅動程序 | USB Host | USB Host驅動,提供源碼 |
PCI-E | PCIE接口驅動,提供源碼 | |
SFP | SFP光通信接口驅動,提供源碼 | |
Ethernet | 千兆以太網驅動,提供源碼 | |
MMC/SD/TF | MMC/SD/TF卡驅動,提供源碼 | |
CAN | CAN驅動,提供源碼 | |
LCD Controller | XYLON LCD屏驅動,提供源碼 | |
HDMI | HDMI芯片SII902X驅動,提供源碼 | |
Button | Button驅動,提供源碼 | |
UART | 串口驅動,提供源碼 | |
LED | LED驅動,提供源碼 | |
GPIO | GPIO驅動,提供源碼 | |
QSPI | QSPI Flash S25FL256S 驅動,提供源碼 | |
RTC | DS3231 RTC驅動 ,提供源碼 | |
電阻觸摸 | TSC2007電阻觸摸驅動 ,提供源碼 | |
電容觸摸 | FT5X0X電容觸摸驅動 ,提供源碼 | |
ADC | ADC驅動 ,提供源碼 | |
文件系統 | Ramdisk | Ramdisk 系統鏡像 |
Rootfs.tar | tar歸檔文件 |
可選擇的配套產品 | 可選擇的同類產品 |
![]() ![]() |
![]() |
產品名稱 | 產品型號 | 產品配置 | ||||
處理器 | 主頻 | DDR3 | eMMC | 工作溫度 | ||
MYD-C7Z015開發板 | MYD-C7Z015-4E1D-766-I | XC7Z015 | 766MHz | 1GB | 4GB | 商業級 |

標配 | 產品名稱及圖片 | 標配 | 產品名稱及圖片 | ||
![]() |
|
MYD-C7Z015開發板 (1PCS) |
![]()
|
![]() |
12V/2A直流電源適配器 (1PCS) |
![]() |
![]() |
1.5米交叉網線 (1PCS) |
![]() |
![]() |

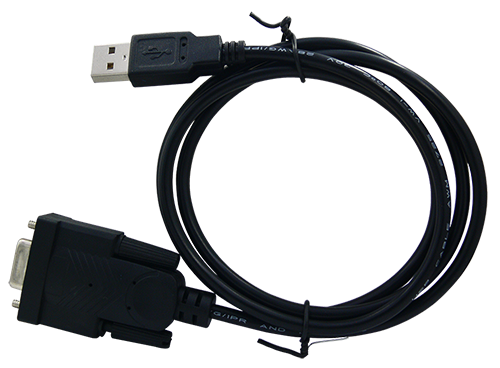

RS232轉USB線 (1PCS) |
![]() |
![]() |
DVD產品光盤 (1PCS) |
![]() |
![]() |
HDMI線 (1PCS) |
![]() |
![]() |

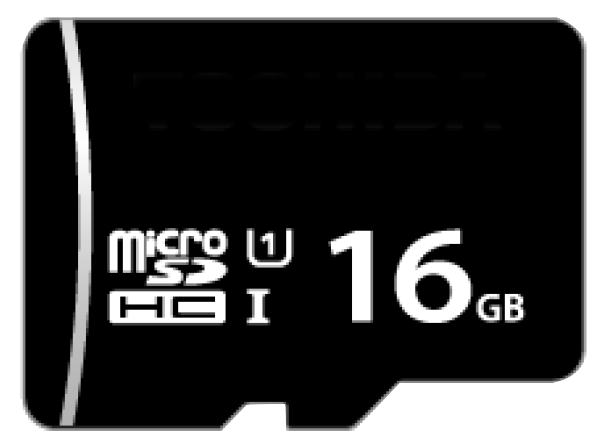

16G TF卡 (1PCS) |
型號 | 名稱 | 型號 | 名稱 |
MY-TFT043RV2 液晶模塊 |
![]() |
MY-TFT070CV2 7寸電容式觸摸屏 |
![]() |
MY-TFT070RV2 7寸電阻式觸摸屏 |
![]() |
Xilinx下載線 |
![]() |
MY-WF003U USB WIFI模塊 |
![]() |
MY-CAM002U USB攝像頭模塊 |
![]() |
MYIR全系列產品模塊支持列表 MYD-C7Z015-4E1D-766-I
- ARM® 雙核 Cortex™-A9 MPCore 處理器。
- 固定的處理系統,可獨立于可編程邏輯運行 。
- 處理器在復位時進行啟動,就像任何基于處理器的器件或 ASSP 一樣 。
- 處理器作為“系統主控單元”,可用于控制可編程邏輯的配置,以實現在操作期間對可編程邏輯實現完整或部分重配置功能 。
- 標準開發流程 為軟件開發者提供了一個熟悉的編程環境。
- 處理系統與可編程邏輯的緊密集成,使設計團隊能夠創建定制化 ASSP。
- 可使用廣泛采用的業界標準 AMBA 互連技術輕松添加外設和加速器,從而滿足特定的應用功能、性能和延遲要求 。
- 能夠與可編程邏輯共享處理器存儲器(內部和外部),從而實現高帶寬低延遲的需求 。
- 所實現的性能超越了離散處理器、FPGA 或 FPGA 軟核的性能 。
- 無需深奧的 FPGA 知識技能,便可使用更高級別的綜合來實現協處理引擎 。
- 提供了軟件和硬件的可編程性 。
- 軟件更新和硬件 - 無論是對可編程邏輯進行靜態還是動態的部分或完整重配置,都可以在 ARM 處理系統的控制下完成 。
- 可編程邏輯的重配置特性,允許您在開發階段的后期執行修改操作,從而滿足不斷變化的市場需求,同時,現場升級功能還可延長產品的在市時間。
- 通用處理系統可實現橫向與縱向擴展:
- 橫向:通過可編程邏輯技術,設計人員可采用其 Zynq-7000 All Programmable SoC 設計來滿足其公司內部的多個產品線和各種應用的需求。
- 縱向:對于特定產品線,使用 Zynq-7000 器件進行產品開發的設計人員不僅能夠設計出低成本、低功耗的經濟型系統,而且在使用相同平臺的前提下,還可以設計出多功能、高性能的高端系統。
- Zynq-7000 器件的可擴展性使公司能夠?qū)ν顿Y和開發工作進行合理化配置,從而加速產品上市進程,并且將更多資源用于實現產品差異化。
- 利用業界標準的互連技術可實現設計重用,從而加快系統開發 。
- 在可支持開源和業界領先商用操作系統和工具套件的開發工具環境下,可最大限度地減少開發投資 。
- 一個代碼庫可在多個產品線和多種應用中進行擴展。
- 單芯片解決方案:提供了綜合的處理系統和可編程邏輯 。
- 在單一的架構中進行軟硬件開發 。
- 有助于開發板的設計開發 。
- 通過簡化設計的復雜性,來減少系統組件的數量并降低風險 。
- 減少組件的數量 。
- 降低電源數量和電源要求 。
- 為平臺設計重用提供了簡化的 PCB 設計 。
Zynq™-7000 系列器件將處理器的軟件可編程能力與 FPGA 的硬件可編程能力實現完美結合,以低功耗和低成本等系統優勢實現無以倫比的系統性能、靈活性、可擴展性,同時可以加速產品上市進程。 與傳統的 SoC 處理解決方案不同,Zynq-7000器件的靈活可編程邏輯能實現優化與差異化功能,使設計人員可以根據大部分應用的要求添加外設和加速器。
以處理器為核心的高價值應用架構
靈活且不會過時的技術
可擴展平臺
物料清單 (BOM) 成本削減
可擴展器件系列
Zynq-7000 AP SoC 系列利用了 Xilinx 7 系列 FPGA 中使用的 28nm 可擴展的優化可編程邏輯。每款器件都可以滿足多種應用和多種使用情況下的獨特需求。Z-7010、Z-7015、和 Z-7020 充分利用 Artix®-7 FPGA 可編程邏輯,并為高容量應用提供更低功耗和更低成本。Z-7030、 Z-7035、 Z-7045, 和 Z-7100 基于 Kintex®-7 FPGA 可編程邏輯,面向需要更高性能和高 I/O 輸出的高端應用。
