適合對數據采集、多媒體及顯示要求高的應用場景

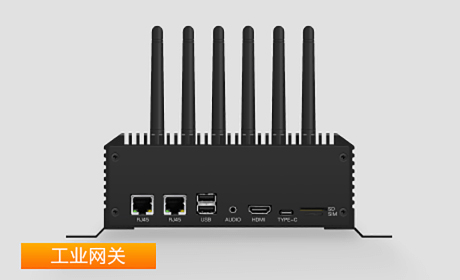

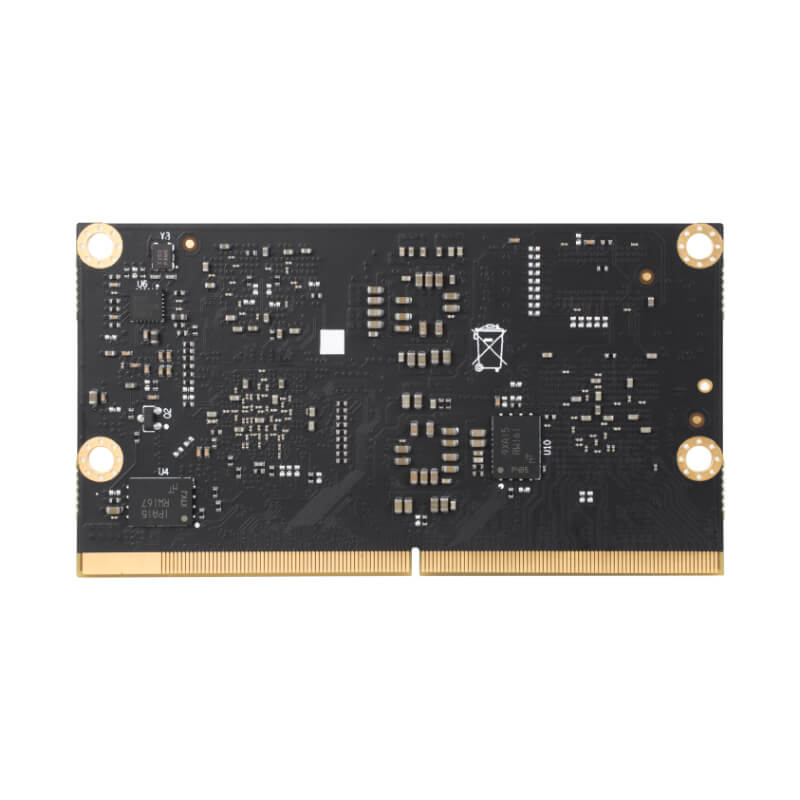

MYC-JX8MMA7核心板及開發板是基于ARM+FPGA處理架構，以ARM處理性能為主，FPGA作為輔助的系統。適合對數據采集、多媒體及顯示要求高的應用場景，例如高端醫療器械、工業數據采集系統、工業控制、雷達、工業網關、機器人等。

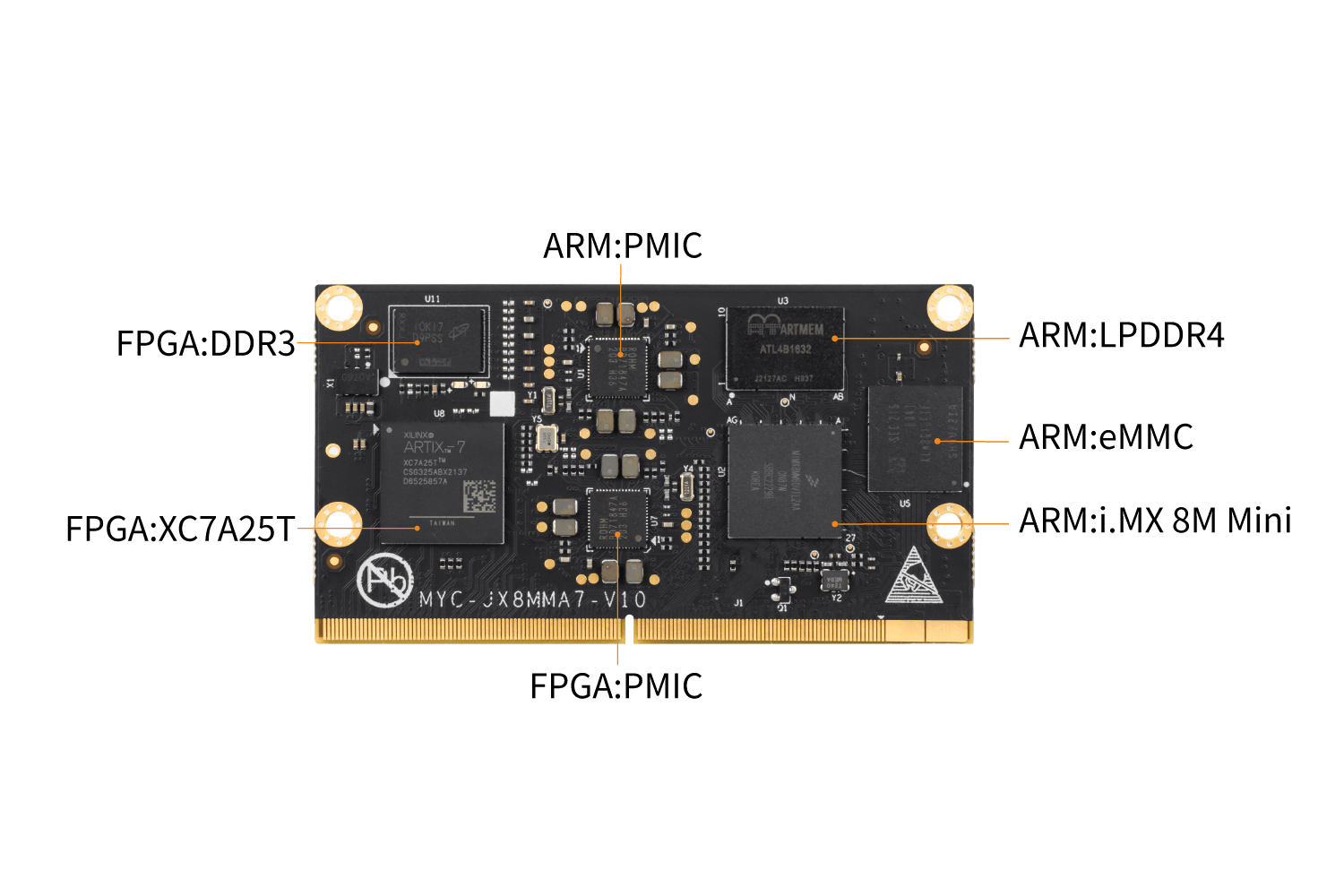

| 名稱 | 參數 |
|---|---|
| 主控芯片系列 |
ARM：i.MX 8M Mini Quad FPGA：ARTIX7 |
| 主控芯片型號 |
ARM：MIMX8MM6CVTKZAA (標準配置) MIMX8MM6DVTLZAA（標準配置） FPGA：XC7A25T-2CSG325I（標準配置） XC7A25T-2CSG325C（標準配置） |
| 內存 |
ARM LPDDR4：2GB FPGA DDR3： 256MB |
| 存儲器 |

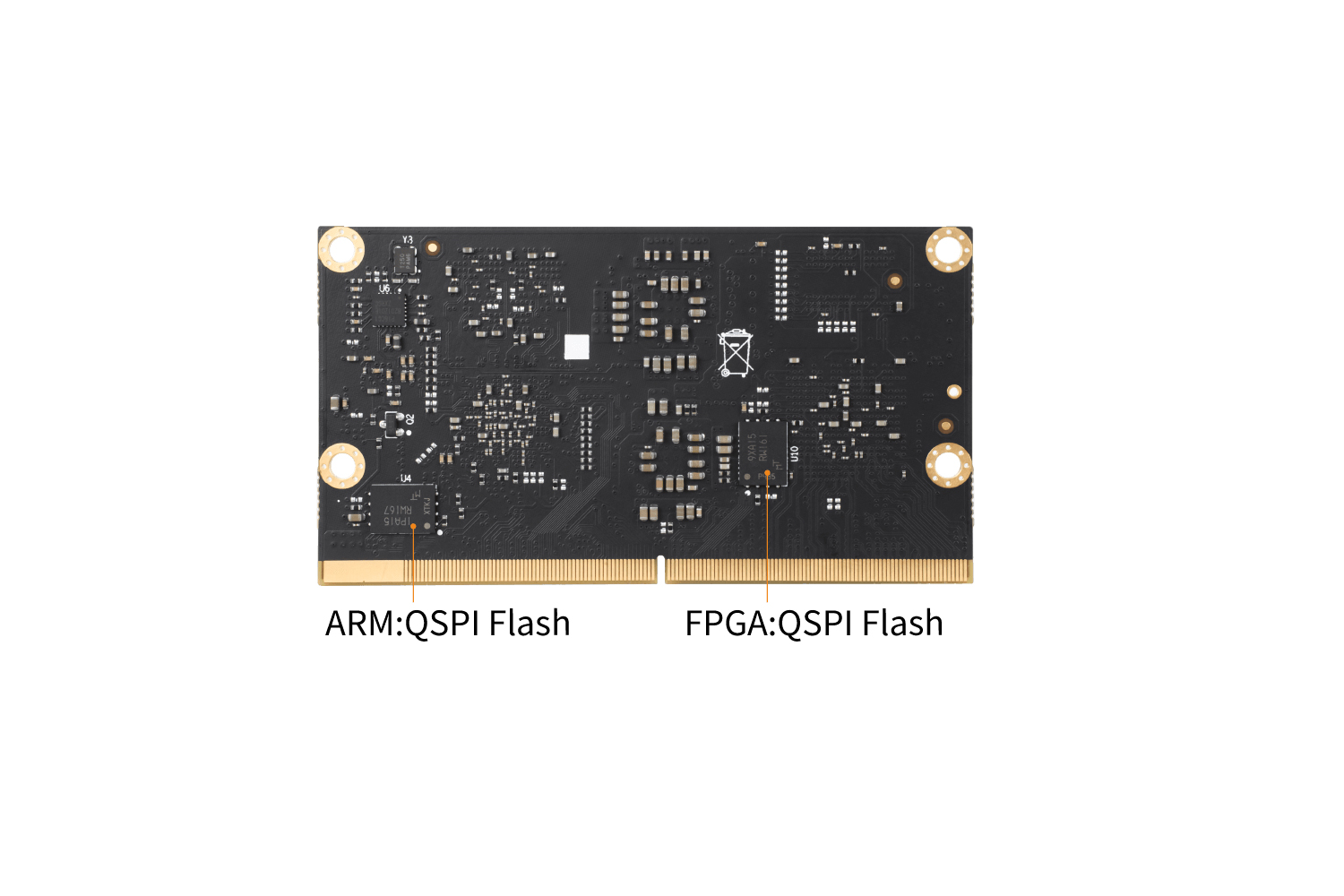

ARM eMMC ：8GB FPGA QSPI Flash：32MB |
| ARM處理器規格 | x4 Cortex-A53、Cortex-M4、GPU、VPU |
| FPGA Logic Cells | 23360 |
| FPGA DSP Slice | 80 |
| FPGA GTP | 4 |

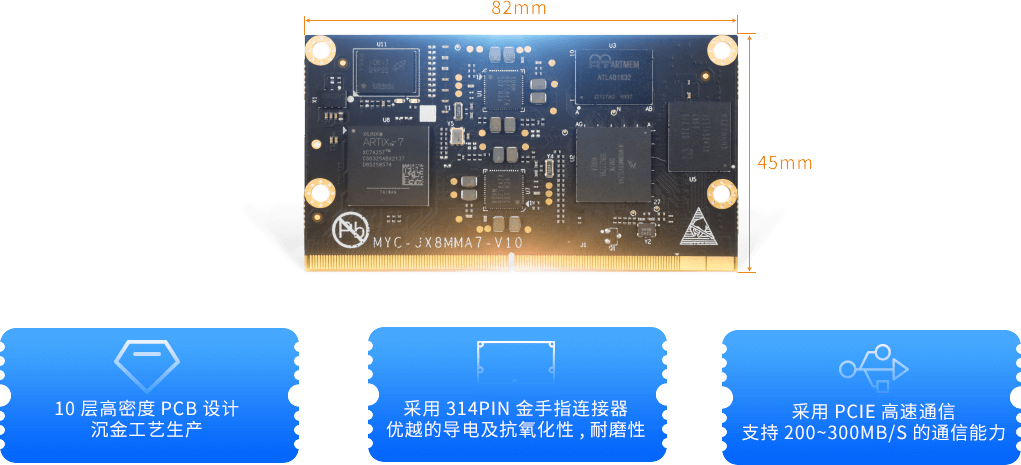

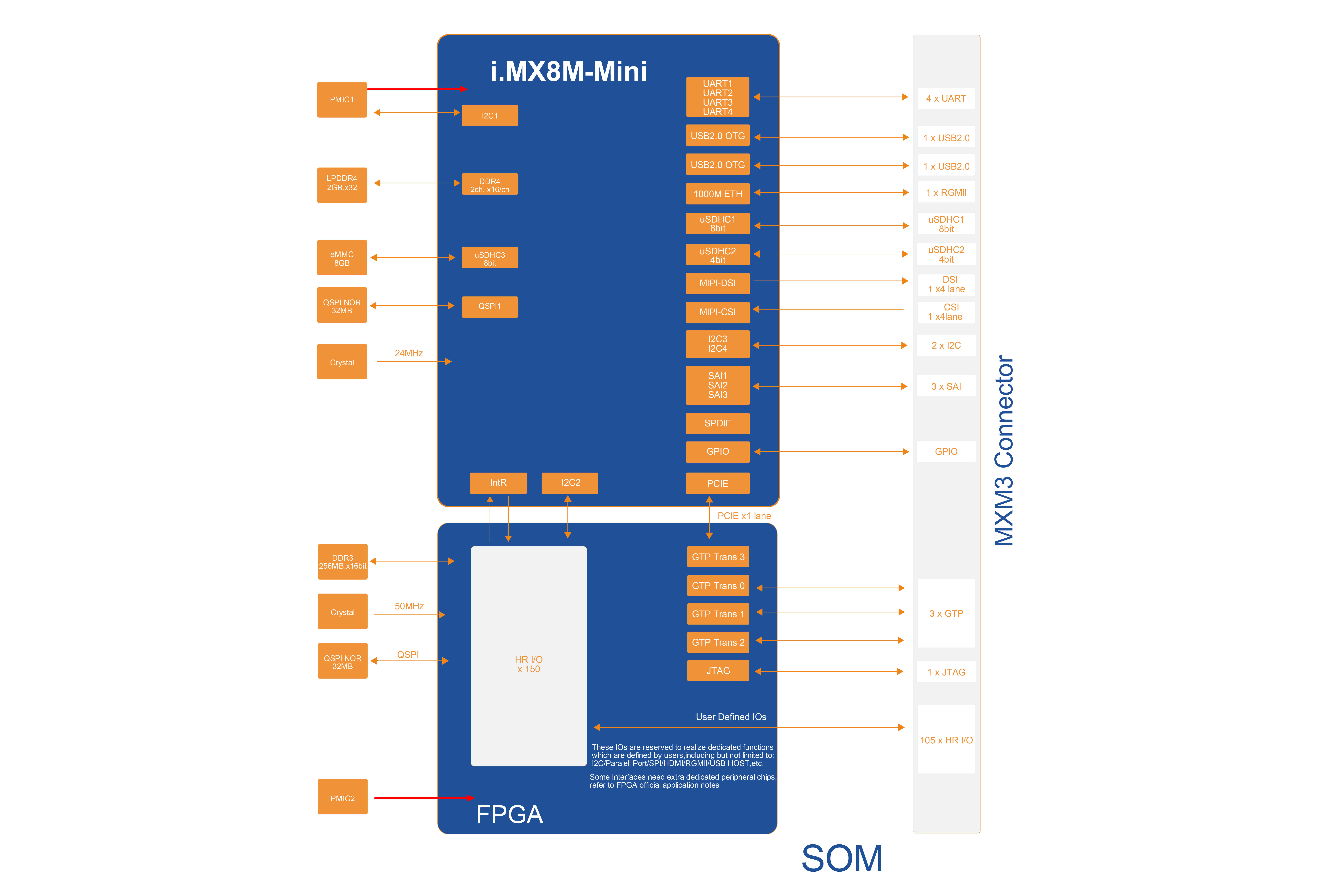

| 核心板尺寸 | 82mmx45mm |
| 接口類型 | 使用314pin，金手指連接器 |
| PCB板規格 | 10層板設計，沉金工藝生產 |
| 操作系統 | Linux 5.10.72 |
| 項目 | 參數 |
|---|---|
| ARM資源 | |
| Ethernet | 1*RGMII |
| USB2.0 | 2* USB2.0 |
| Camera | 1* MIPI CSI |
| SDIO | 2*SDIO |
| UART | 4*UART |
| I2C | 2*I2C |
| SPI | 3*SPI |
| Display Output | 1*MIPI‐DSI |
| Audio | 3* I2S |
| FPGA資源 | |
| GTP | 3 |
| Logic Cells | 23360 |
| Slices | 3,650 |
| CLB Flip-Flops | 29,200 |
| DSP Slices | 80 |

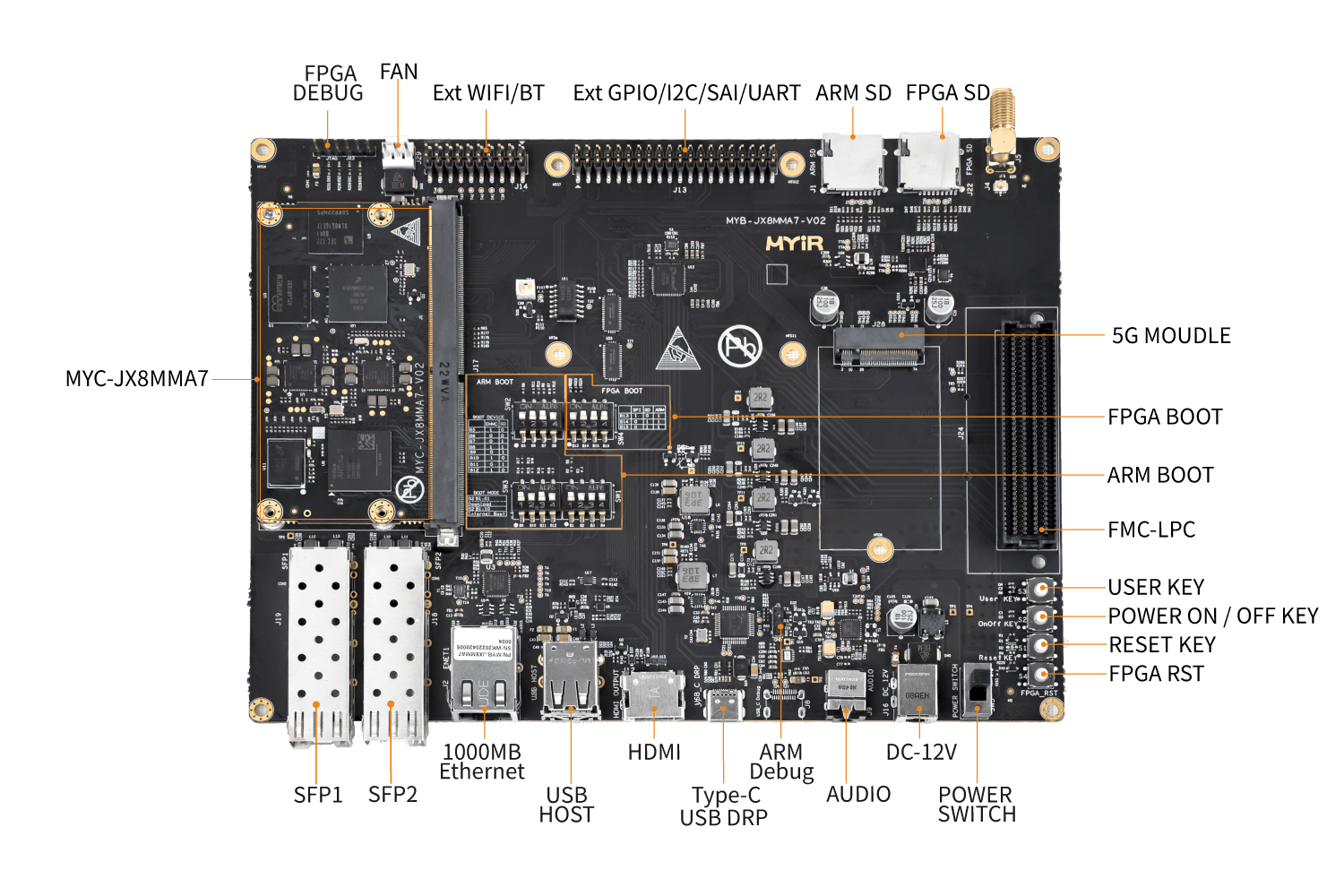

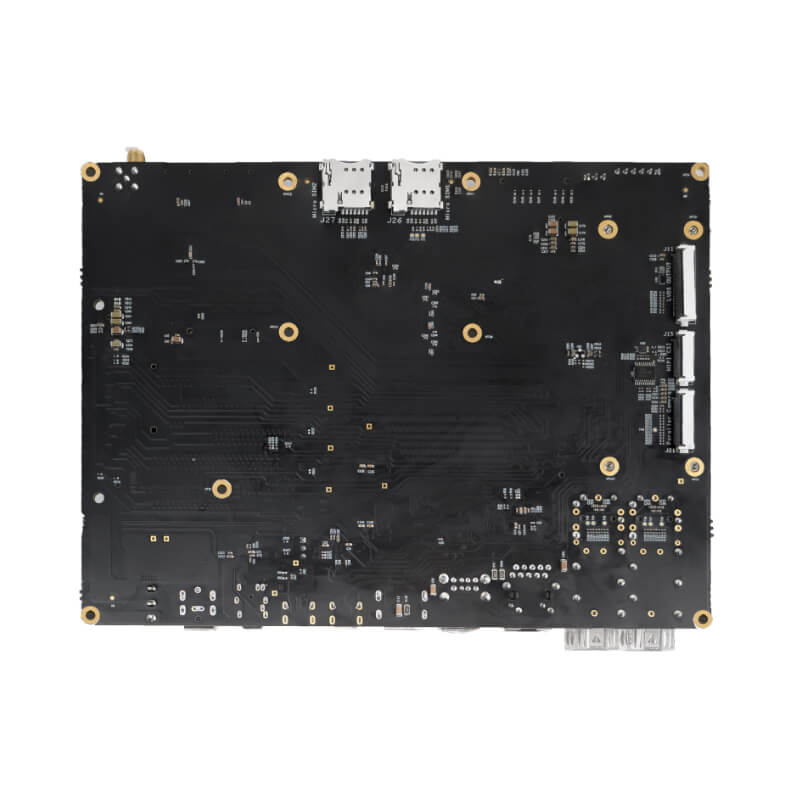

| 項目 | 參數 | ||
|---|---|---|---|
| 系統 | POWER | 12V/2A， DC JACK | |
| KEY | 2路復位按鍵、1路用戶按鍵、1路ON/OFF按鍵 | ||
| BOOT SET | 1路ARM BOOT、1路FPGA BOOT | ||
| SD | 2路Micro SD卡槽 | ||
| DEBUG | 1路ARM調試串口，1路FPGA JTAG調試接口 | ||
| 通訊接口 | WIFI/BT | 1路WIFI/BT模塊接口 | |
| 5G/4G | 1路M.2 B型插座5G模塊接口 | ||
| Ethernet | 1路10/100/1000M以太網接口，RJ45接口 | ||
| SFP | 2路SFP光模塊接口 | ||
| USB | 2路 USB 2.0 HOST 接口，采用Type-A接口 1路USB 2.0 OTG接口，采用Type-C接口 | ||
| UART | 2路串口通過擴展排針引出 | ||

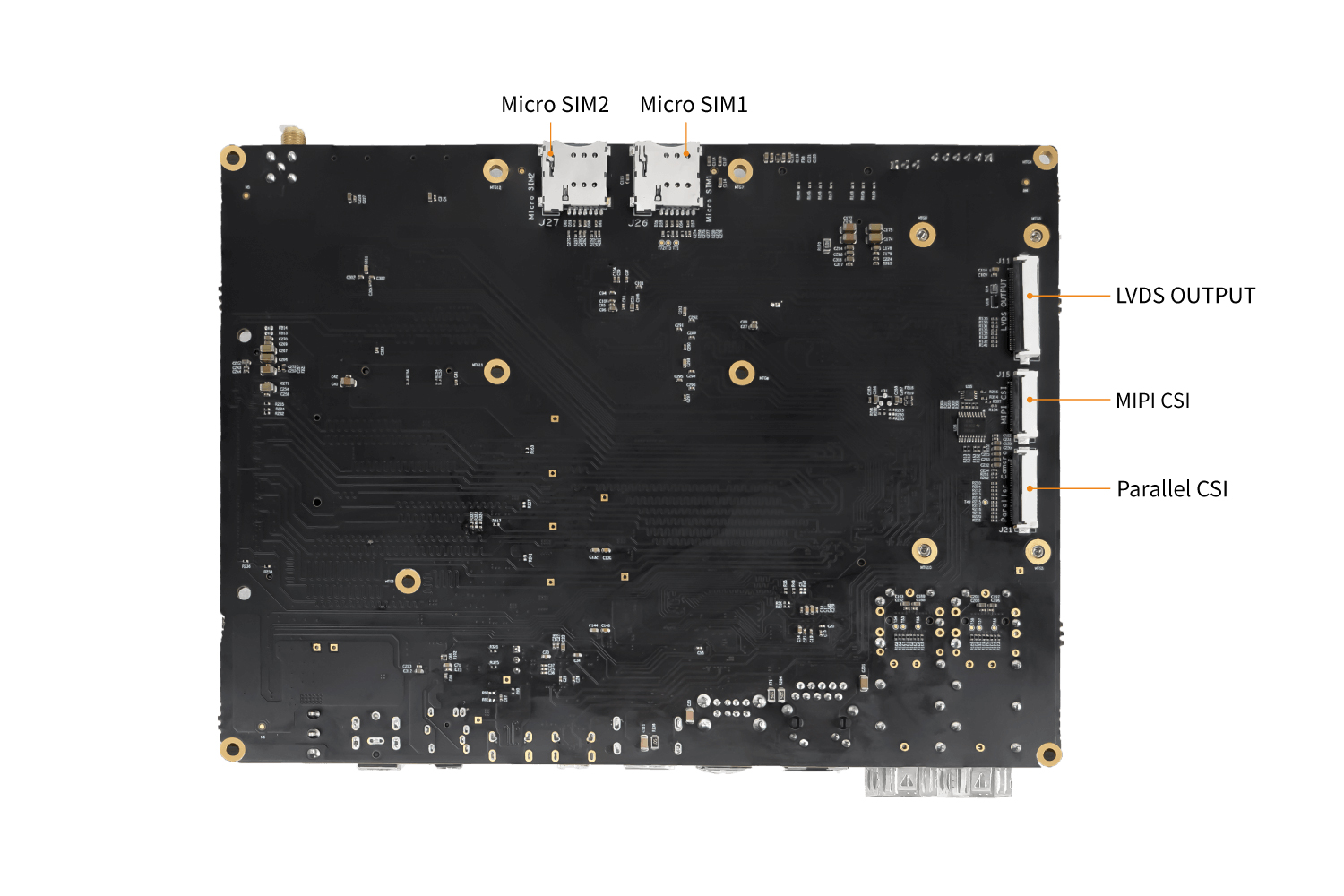

| 多媒體接口 | DISPLAY | 1路LVDS 顯示接口 1路HDMI顯示接口 | |
| CAMERA | 1路MIPI CSI攝像頭接口 1路DVP攝像頭接口 | ||
| AUDIO | 1路音頻輸入輸出接口 | ||
| 擴展接口 | RPI | 1路2*20 Pin排針接口，GPIO/I2C/SAI/UART | |
| 類別 | 名稱 | 描述信息 | 源碼 |
|---|---|---|---|
| Bootloader | U-boot | 引導啟動程序 U-boot 2021.04 | YES |
| Linux內核 | Linux kernel | 基于官方kernel_5.10.72版本定制 | YES |
| 設備驅動 | MMC | eSDHC驅動程序 | YES |
| SPI | SPI 驅動程序 | YES | |
| I2C | i2c 驅動程序 | YES | |
| USB Host | USB 驅動程序 | YES | |
| Ethernet | 千兆網絡驅動程序 | YES | |
| USB OTG | USB 驅動程序 | YES | |
| UART | 串口驅動程序 | YES | |
| GPIO key | Key驅動程序 | YES | |
| Wifi&bt | Brcm驅動程序 | YES | |
| RTC | RTC驅動程序 | YES | |
| Gpio Led | Led驅動程序 | YES | |
| MIPI DSI | Mipi驅動程序 | YES | |
| CSI | CSI驅動程序 | YES | |
| Touch | 觸摸屏驅動程序 | YES | |
| 文件系統 | myir-image-full | 以Yocto構建的有GUI界面的文件系統 | YES |
| myir-image-core | 以Yocto構建的沒有QT的文件系統 | YES |
| 核心板產品型號 | 主芯片 | 內存 | 存儲器 | 工作溫度 |
|---|---|---|---|---|
| MYC-JX8MMA7-8E2D-32Q256D-160-I |
ARM：MIMX8MM6CVTKZAA FPGA： XC7A25T-2CSG325I |
ARM LPDDR4：2GB FPGA DDR3： 256MB |
ARM eMMC ：8GB FPGA QSPI Flash：32MB |
-40℃~+85℃ |
| MYC-JX8MMA7-8E2D-32Q256D-180-C |
ARM：MIMX8MM6DVTLZAA FPGA： XC7A25T-2CSG325C |
ARM LPDDR4：2GB FPGA DDR3： 256MB |
ARM eMMC ：8GB FPGA QSPI Flash：32MB |
0℃ ~ +70℃ |
| 開發板產品型號 | 主芯片 | 內存 | 存儲器 | 工作溫度 |
|---|---|---|---|---|
| MYD-JX8MMA7-8E2D-32Q256D-160-I |
ARM：MIMX8MM6CVTKZAA FPGA： XC7A25T-2CSG325I |
ARM LPDDR4：2GB FPGA DDR3： 256MB |
ARM eMMC ：8GB FPGA QSPI Flash：32MB |
-40℃~+85℃ |
| MYD-JX8MMA7-8E2D-32Q256D-180-C |
ARM：MIMX8MM6DVTLZAA FPGA： XC7A25T-2CSG325C |
ARM LPDDR4：2GB FPGA DDR3： 256MB |
ARM eMMC ：8GB FPGA QSPI Flash：32MB |
0℃ ~ +70℃ |
| 項目 | 數量 | |
|---|---|---|
| 開發板包裝清單 | 板卡 | 核心板一片，底板一片，兩者組裝在一起 |
| 資料 | QSG快速使用手冊一份 | |
| 線材 | USB轉TTL線一條 | |
| 電源 | 12V/2A電源及配件一個 |
| 序號 | 資料名稱 | 更新時間 | 大小 | 下載/查看 |
|---|---|---|---|---|
| 01 | MYD-JX8MMA7產品介紹-V1.0 | 2022.11.2 | 2.24 MB |
|
| 02 | MYC-JX8MMA7-CE認證報告 | 2022.11.15 | 319 KB |
|
| 03 | MYC-JX8MMA7-測試認證報告 | 2022.11.15 | 2.55 MB |
|
| 04 |
MYC-JX8MMA7-ROHS認證報告 |
2023.1.13 | 1.51 MB |
|
