智能工控領域超高效RZ/G2L處理器的應用范圍
瑞薩RZ/G2L是一款工業領域高性能、超高效的芯片，具備豐富多媒體功能，顯示、攝像頭、音頻接口資源豐富，滿足人機交互和圖像采集需求，適用于工業HMI、醫療、工業自動化、電力、顯控終端等場景。
引領工業市場從32位MPU向64位演進
基于瑞薩高性價比RZ/G2L處理器，具有極強的泛用性和易用性； 1/2xCortex-A55@1.2GHz+Cortex-M33@200MHz，滿足高性能和實時性需求； 集成Arm Mali-G31 3D GPU，VPU支持H.264 1920*1080@30FPS視頻編解碼； 豐富多媒體接口MIPI-DSI/RGB/MIPI-CSI/Parallel CSI，支持1080P高清顯示； 工業級：-40℃-85℃，郵票孔+LGA，222PIN；

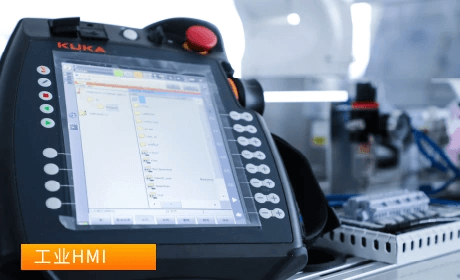

應用：工業HMI、工業控制、醫療器械、電力智能設備、車載終端、軌道交通等。
智能工控領域超高效RZ/G2L處理器的應用范圍
瑞薩RZ/G2L是一款工業領域高性能、超高效的芯片，具備豐富多媒體功能，顯示、攝像頭、音頻接口資源豐富，滿足人機交互和圖像采集需求，適用于工業HMI、醫療、工業自動化、電力、顯控終端等場景。

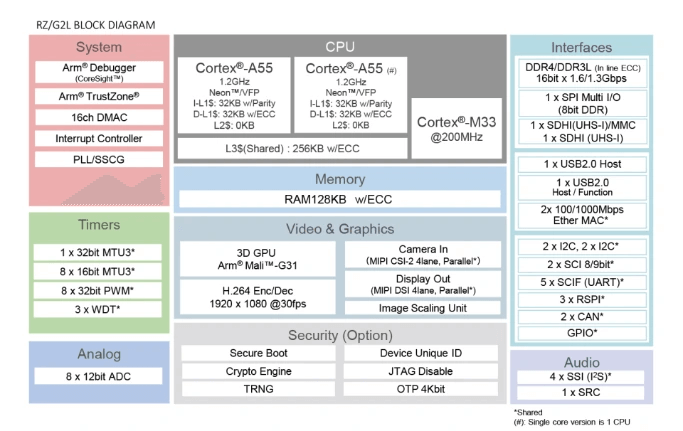

Cortex-A55+ Cortex-M33雙核處理器, 強大的邊緣計算能力
RZ/G2L處理器配備Cortex-A55@1.2GHz CPU、Cortex-M33@200MHz，Arm Mali-G31的3D圖形加速引擎以及支持視頻編解碼器。配備16位DDR4-1600/DDR3L-1333動態隨機存儲器、攝像頭接口（MIPI-CSI/Parallel-IF）、顯示器接口（MIPI-DSI/Parallel-IF）、USB2.0 接口、SDHI接口、CAN接口、千兆以太網等豐富的接口。

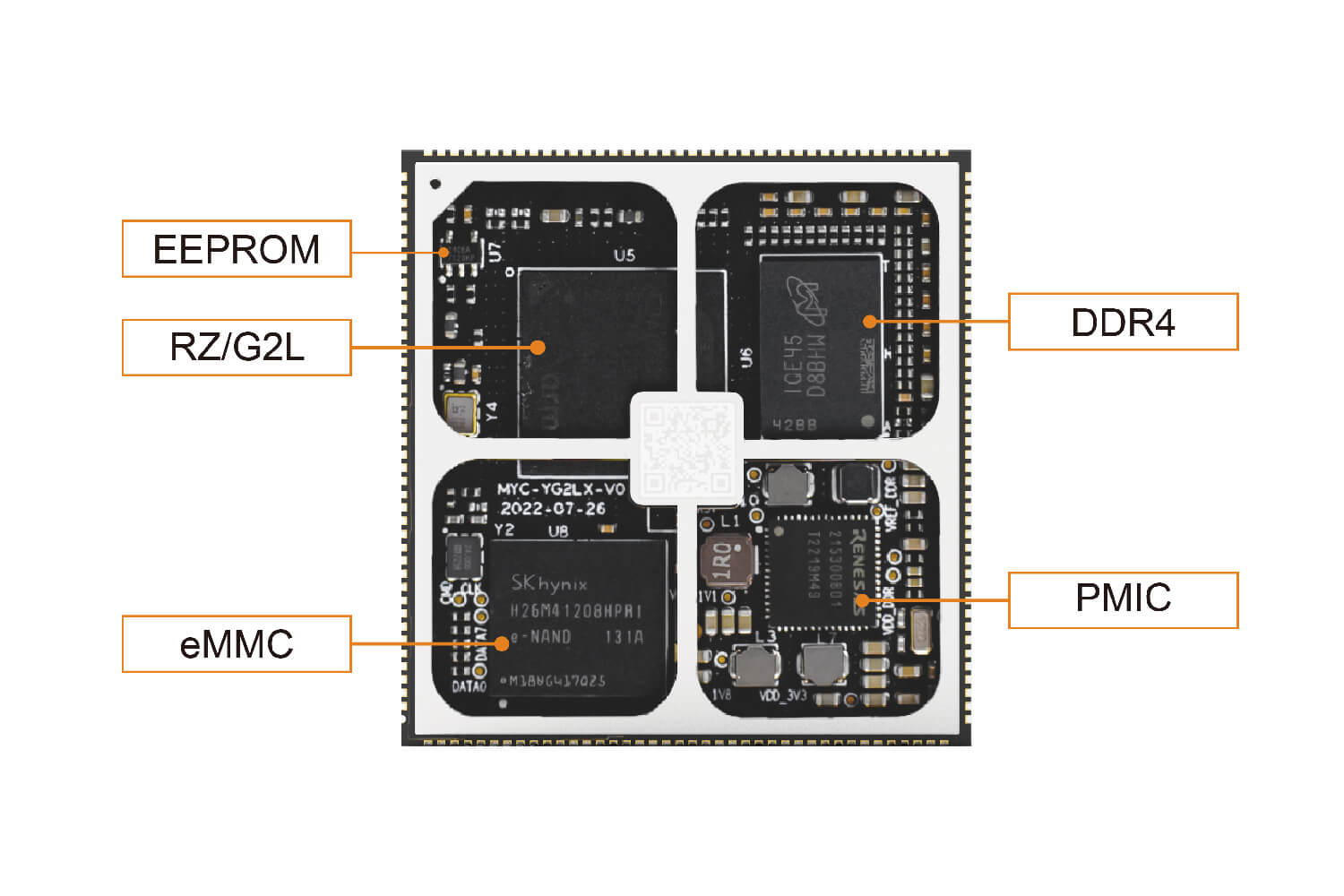

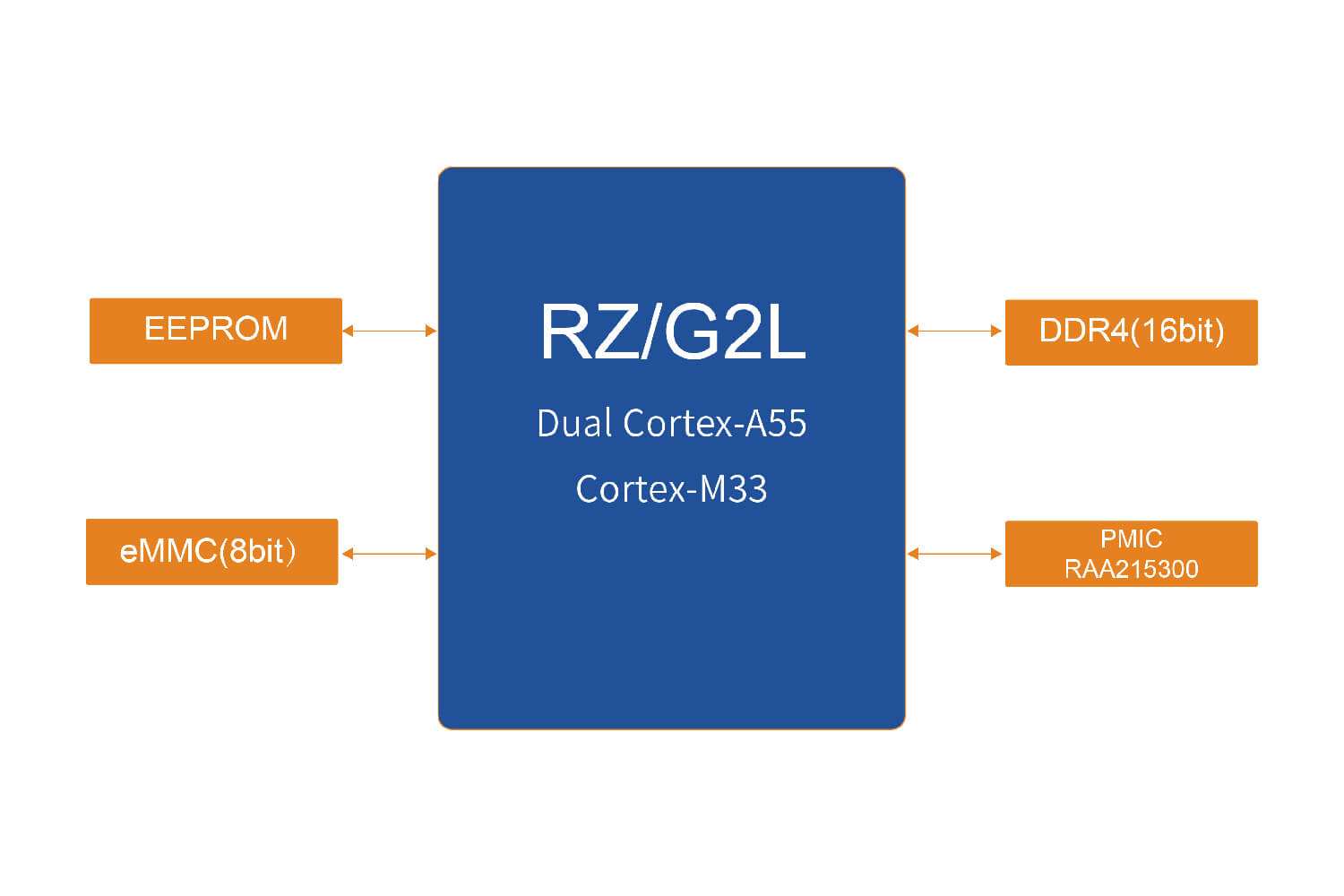

核心板標注圖、框架圖

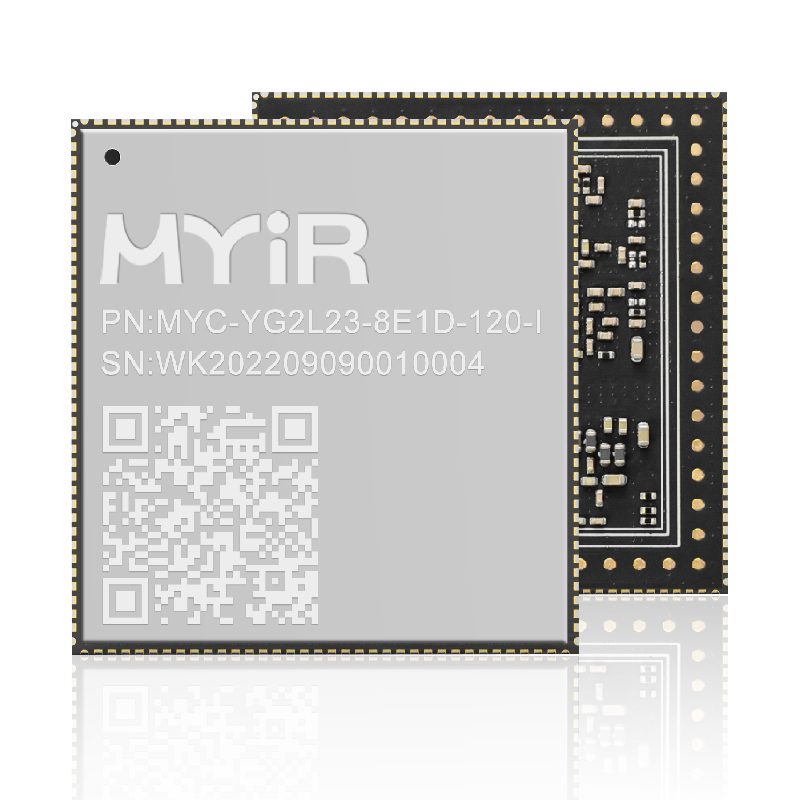

MYC-YG2LX核心板采用高密度高速電路板設計，在大小為43mm*45mm的板卡上集成了RZ/G2L、DDR4、eMMC、E2PROM、PMIC電源管理等電路。
選料、設計、測試認證全方位保證
MYC-YG2LX核心板及開發板經過一系列的軟硬件測試，保障產品性能穩定關鍵信號質量測試、高低溫測試、軟件壓力測試，24小時無故障運行，適應嚴苛工業環境。
品質可靠 高性價比
MYC-YG2LX核心板以SMD貼片的形式焊接在底板，管腳包含郵票孔以及背面焊盤。板卡采用10層高密度PCB設計，沉金工藝生產，獨立的接地信號層，無鉛。

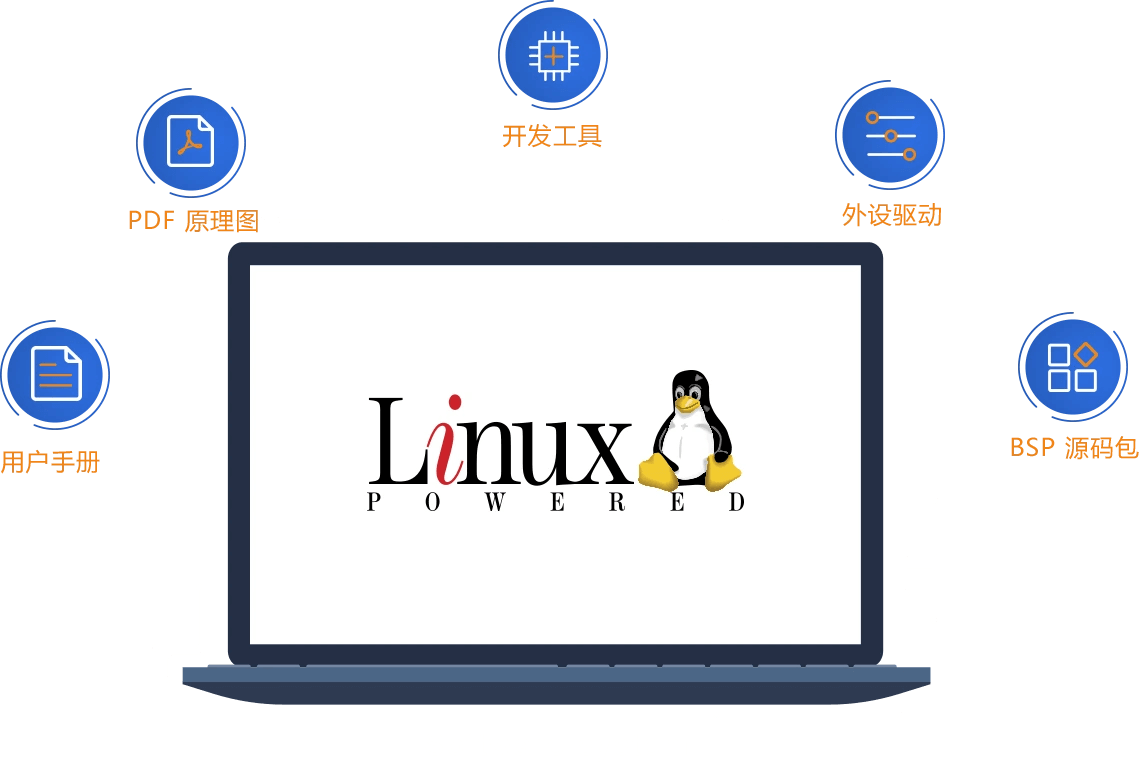

豐富開發資源，助力開發成功
MYD-YG2LX的軟件資料包含但不限于∪-boot、 Linux、所有外設驅動源碼和基于QT5的HMV2.0系統相關開發工具。文檔資料包含產品手冊、硬件用戶手冊、硬件設計指南、底板PDF原理圖、 Linux軟件評估和開發指南等相關資料。
行業DEMO
移植開源Ethercat主站IGH;Linux實時補丁PREEMPT-RT或XE-NOMAI(實時響應速度和實時性抖動時間實測數據),編寫一個控制臺應用程序,通過指令去控制EtherCAT從站和伺服電機。
參考國網充電樁程序,實現電表 Modbus協議,IEC104平臺通信協議以及充電演示界面。
4個AHD攝像頭采集四路畫面在屏幕上顯示,模擬儀表信息在屏幕上顯示,視頻畫面和儀表信息分屏顯示。

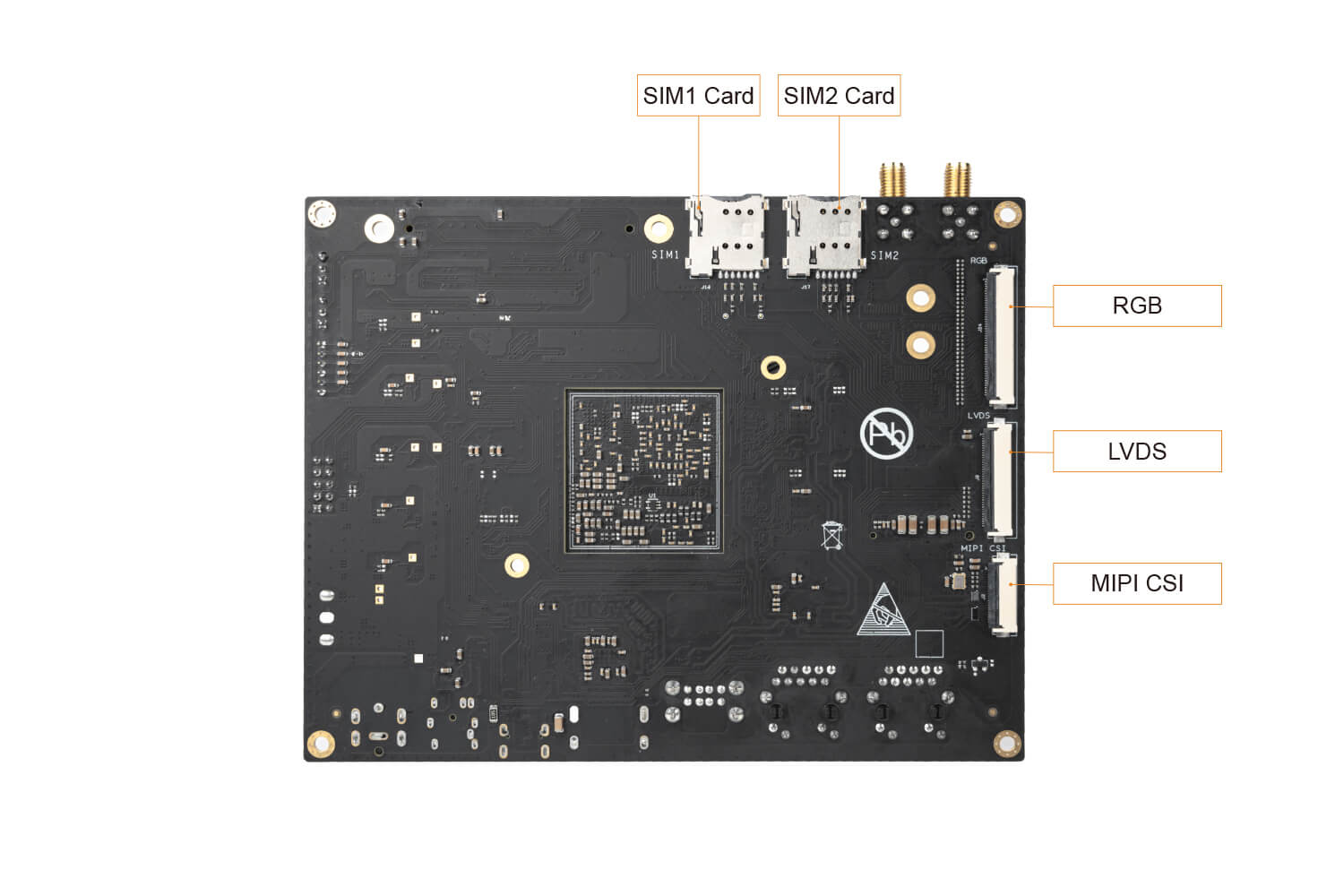

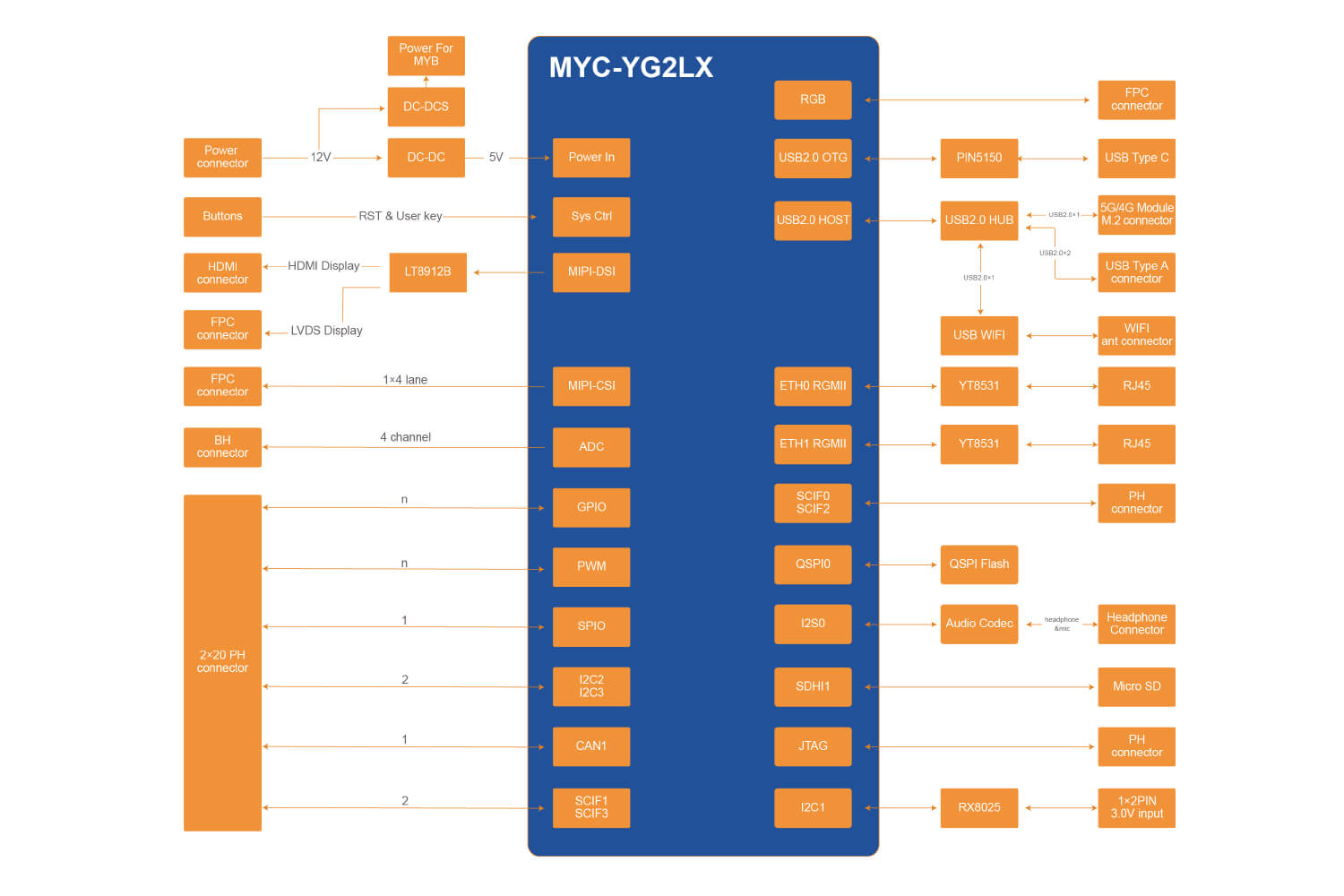

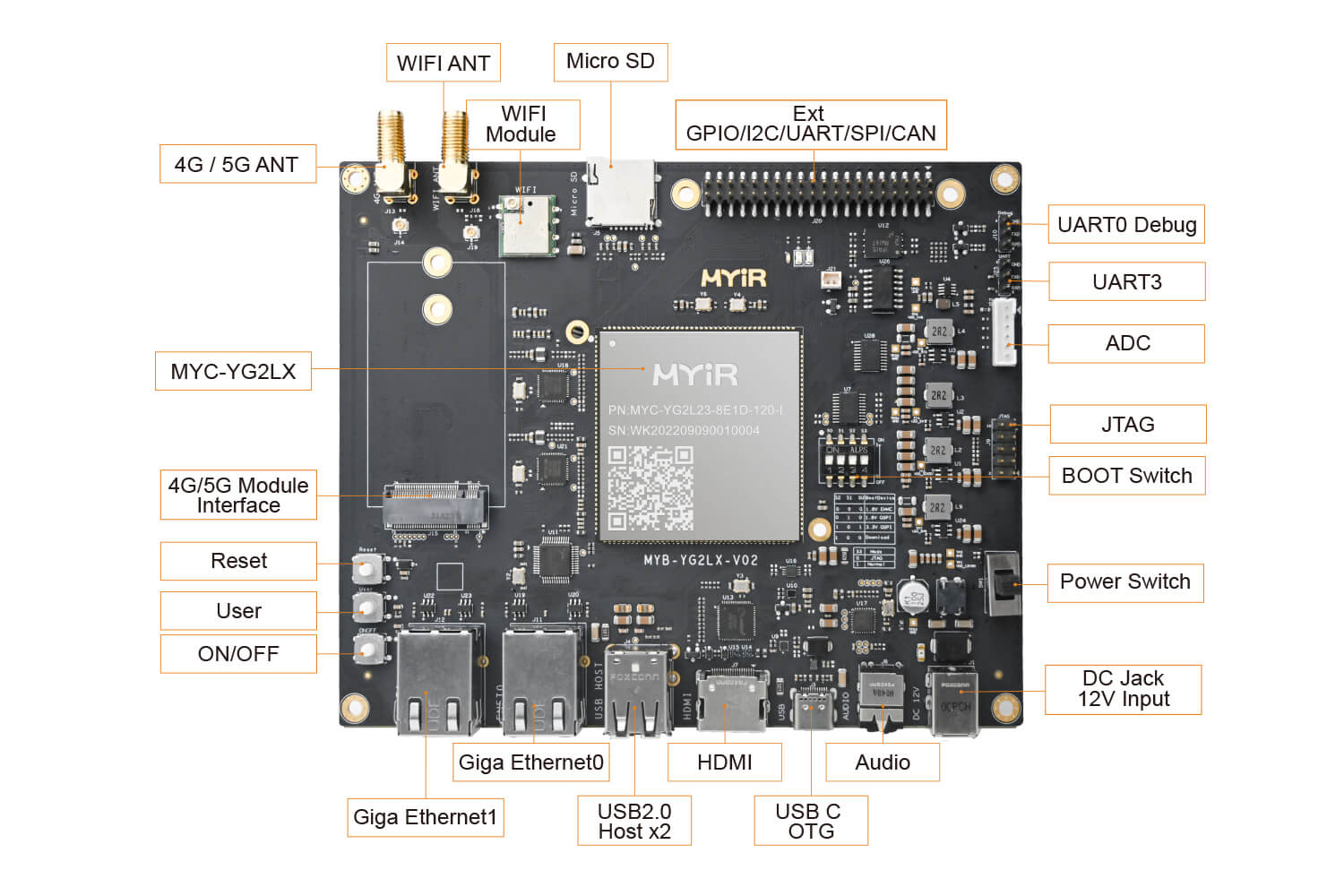

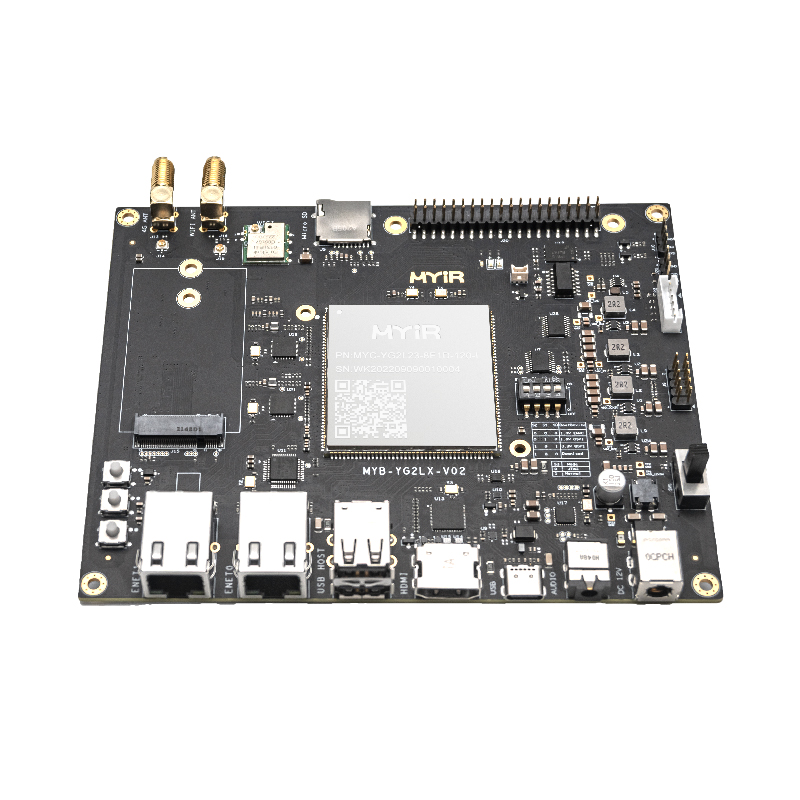

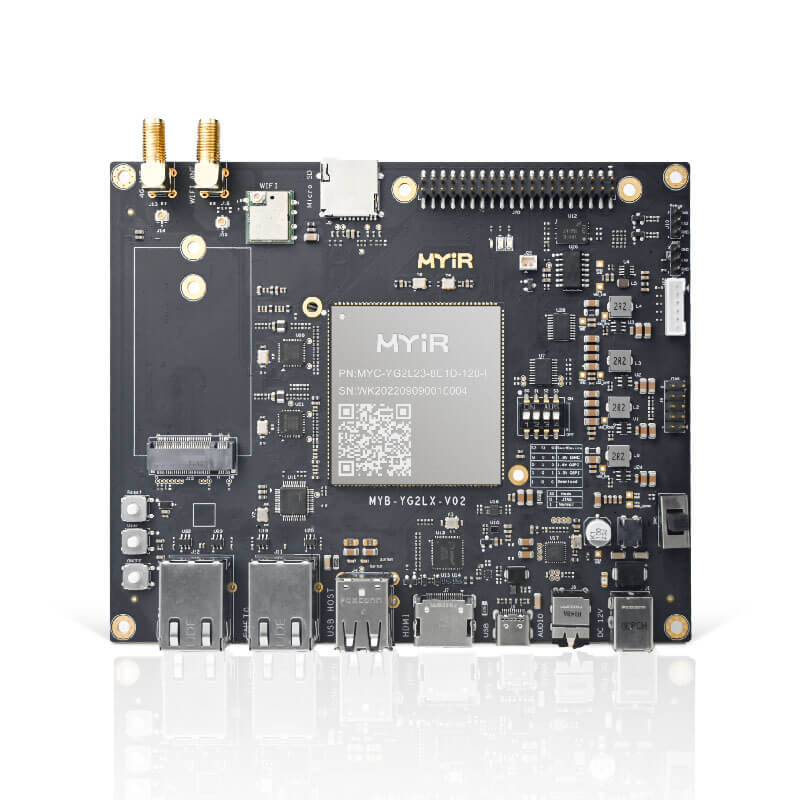

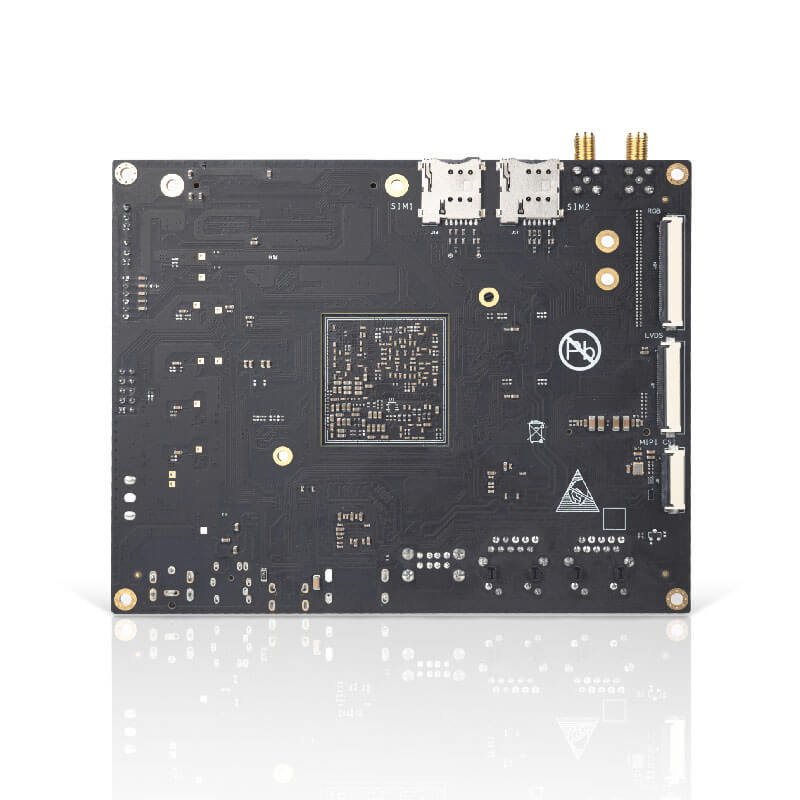

開發板套件標注、框架圖
各種外設給足，適合應用廣泛
規格參數
根據CPU型號、工作溫度等參數的不同，請從以下列表中選擇最適合您的型號。針對批量要求，米爾提供定制服務，可以選配核心板參數。
| 名稱 | 參數 | 選配 |
|---|---|---|
| 處理器型號 | RZ/G2L，2*Cortex-A55@1.2G+Cortex-M33@200M | |
| 電源管理芯片 | RAA215300 | |
| 內存 | 單顆DDR4，標配1GB/2GB | 可選4GB |
| 存儲器 | 標配8GB eMMC | 可選4GB/16GB/32GB |
| 其他存儲 | 32KB EEPROM | |
| 接口類型 | 郵票孔+LGA，222PIN | |
| 工作溫度 | 商業級：0℃-70℃，工業級：-40℃-85℃ | |
| 機械尺寸 | 43mmx45mm | |
| 操作系統 | Linux5.10，Ubuntu20.04 |
| 項目 | 參數 |
|---|---|
| Ethernet | 2* RGMII 信號 |
| USB | 2*USB2.0 |
| UART | 5* SCIF 2*SCI |
| CAN | 2*CAN |
| I2C | 4*I2C |
| SPI | 3*SPI |
| ADC | 8*ADC |
| DISPLAY | 1*MIPI DSI 1*RGB |
| CAMERA | 1* MIPI CSI 1* Parallel CSI |
| AUDIO | 4* SSI 1*SRC |
| 功能 | 參數 | |
|---|---|---|
| 系統 | POWER | 12V DC |
| KEY | 1路復位按鍵、1路用戶按鍵、1路ON/OFF按鍵 | |
| BOOT SET | 1路撥碼開關 | |
| SD | 1路Micro SD卡槽 | |
| DEBUG | 1路調試串口，1路JTAG調試接口 | |
| QSPI | 板載QSPI | |
| 通訊接口 | WIFI/BT | 板載WIFI模塊 |
| 5G/4G | 1路M.2 B型插座5G/4G模塊接口 2路SIM卡座 | |
| Ethernet | 2路10/100/1000M以太網接口 | |
| USB | 2路USB2.0 HOST接口，采用Type-A接口 1路USB2.0 OTG接口，采用Type-C接口 | |
| UART | 4路UART接口，其中UART0用于調試 | |
| CAN | 1路CAN接口，通過擴展接口引出 | |
| 多媒體接口 | DISPLAY | 1路LVDS顯示接口 1路HDMI顯示接口 1路RGB顯示接口 |
| CAMERA | 1路MIPI CSI攝像頭接口 | |
| AUDIO | 1路音頻輸入輸出接口 | |
| 擴展接口 | RPI Interface | 1路2.54mm間距的40PIN排針，GPIO/I2C/UART/SPI/CAN |
| 類別 | 名稱 | 描述信息 | 源碼 |
|---|---|---|---|
| Bootloader | trusted-firmware-a | fsbl引導啟動 | YES |
| U-boot | 第二引導啟動程序uboot_2021.10 | YES | |
| Linux內核 | Linux kernel | 基于官方kernel_5.10.83版本定制 | YES |
| 設備驅動 | PMIC | RAA215300A2GNP驅動 | YES |
| QSPI | W25Q128JVEIQ驅動 | YES | |
| USB Host | USB Host驅動 | YES | |
| USB OTG | USB OTG驅動 | YES | |
| I2C | I2C總線驅動 | YES | |
| SPI | SPI總線驅動 | YES | |
| Ethernet | YT8531SH驅動 | YES | |
| SDHI | eMMC/SD卡存儲驅動 | YES | |
| HDMI | LT8912驅動 | YES | |
| LVDS | LT8912驅動 | YES | |
| RGB | RGB驅動 | YES | |
| Audio | SGTL5000音頻驅動 | YES | |
| 4G/5G | 4G/5G驅動 | YES | |
| PWM | PWM控制 | YES | |
| ADC | ADC 驅動 | YES | |
| RTC | 實時時鐘驅動 | YES | |
| GPIO | 通用GPIO驅動 | YES | |
| UART | RS232/RS485/TTL驅動 | YES | |
| CAN | CAN驅動 | YES | |
| Camera(MIPI) | OV5640攝像頭驅動 | YES | |
| WiFi | FG6188EUFX-05驅動 | YES | |
| 文件系統 | myir-image-core | 以Yocto構建的不包括GUI界面的鏡像 | YES |
| myir-image-full | 以Yocto構建的全功能的鏡像 | YES | |
| myir-image-ubuntu-xfce | Ubuntu core版本為20.04,包含xfce桌面系統 | YES | |
| 行業DEMO | 充電樁應用 | 參考國網充電樁程序，實現電表Modbus協議，IEC104平臺通信協議以及充電演示界面。集成到MEasyHMI V2.0版本中，通過full鏡像進行演示。 | YES |
| PLC控制器 | 移植開源Ethercat主站IGH；Linux實時補丁PREEMPT-RT 或 XENOMAI（實時響應速度和實時性抖動時間實測數據），編寫一個控制臺應用程序，通過指令去控制EtherCAT從站和伺服電機。 | YES | |
| 工程機械場景 | 4個AHD攝像頭采集四路畫面在屏幕上顯示，模擬儀表信息在屏幕上顯示，視頻畫面和儀表信息分屏顯示。集成到MEasyHMI V2.0版本中，通過full鏡像進行演示。 | YES |
規格型號
| 核心板產品型號 | 主芯片 | 內存 | 存儲器 | 工作溫度 |
|---|---|---|---|---|
| MYC-YG2L23-8E1D-120-C | R9A07G044L23GBG | 1GB DDR4 | 8GB eMMC | 0℃~+70℃ |
| MYC-YG2L23-8E1D-120-I | R9A07G044L23GBG | 1GB DDR4 | 8GB eMMC | -40℃~+85℃ |
| MYC-YG2L23-8E2D-120-C | R9A07G044L23GBG | 2GB DDR4 | 8GB eMMC | 0℃~+70℃ |
| MYC-YG2L23-8E2D-120-I | R9A07G044L23GBG | 2GB DDR4 | 8GB eMMC | -40℃~+85℃ |
| 開發板產品型號 | 對應核心板型號 | 工作溫度 |
|---|---|---|
| MYD-YG2L23-8E1D-120-I | MYC-YG2L23-8E1D-120-I | -40℃~+85℃ |
| MYD-YG2L23-8E2D-120-I | MYC-YG2L23-8E2D-120-I | -40℃~+85℃ |
| 項目 | 數量 | |
|---|---|---|
| 開發板包裝清單 | 板卡 | 核心板一片，底板一片，兩者組裝在一起 |
| 資料 | QSG快速使用手冊一份 | |
| 線材 | USB轉TTL線一條 | |
| 電源適配器 | 12V/2A電源及配件一個 | |
| DC轉換接頭 | 轉接頭 5.5x2.1 female 轉 5.5x1.7 male 一個 |
